Абонентские оптические терминалы серии NTU 21

Для обнуления данных и возобновления накопления статистики необходимо нажать «Сброс

статистики».

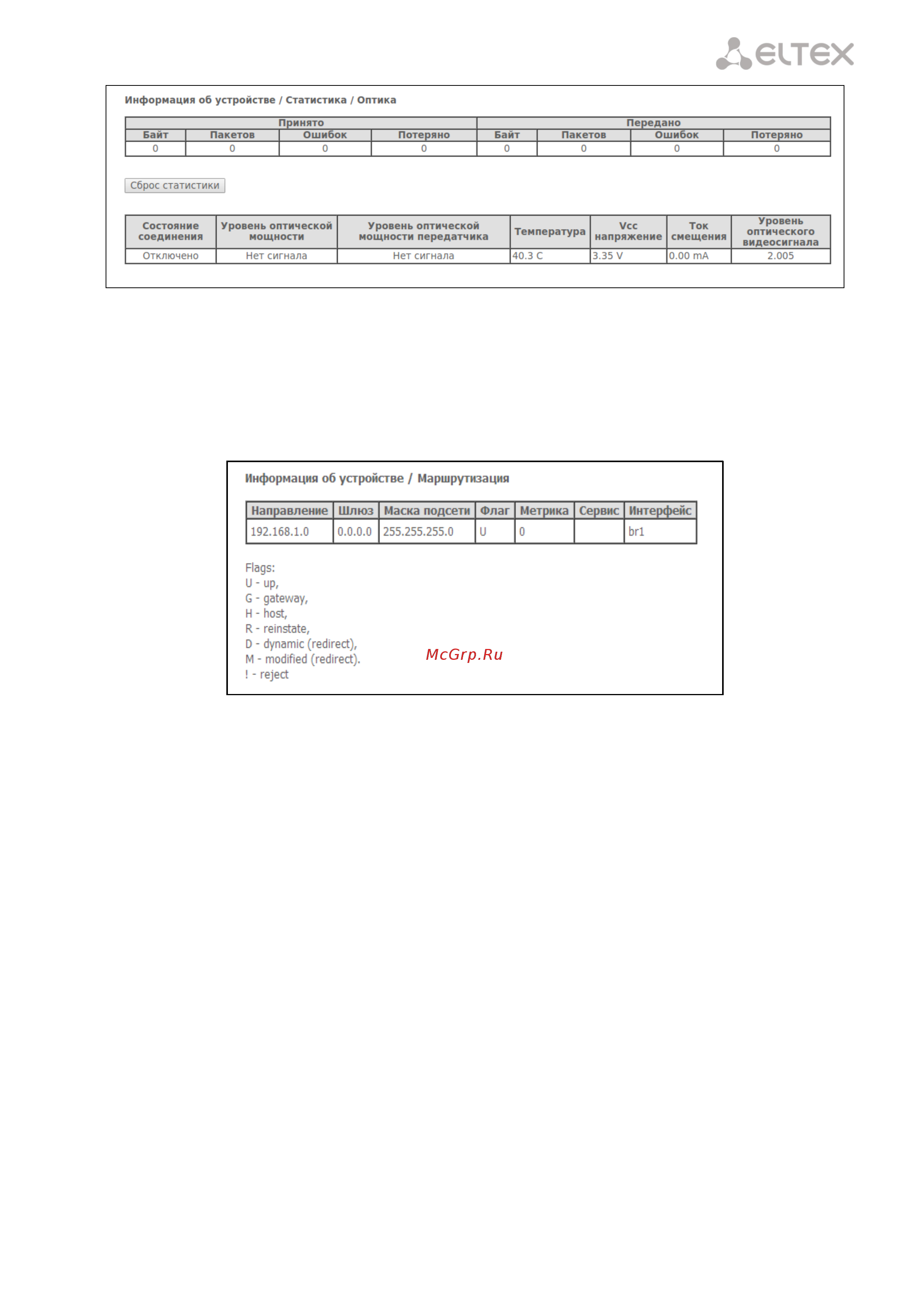

4.1.5 Подменю «Маршрутизация». Просмотр таблицы маршрутизации

В меню осуществляется просмотр таблицы маршрутизации.

– Направление – IP-адрес назначения;

– Шлюз – IP-адрес шлюза;

– Маска подсети – маска подсети (Genmask);

– Флаг – флаг маршрута:

– U – маршрут активен;

– ! – нерабочий маршрут, пакеты будут отброшены;

– G – маршрут использует шлюз (gateway);

– H – адресом назначения является отдельный хост;

– R - восстановленный маршрут;

– D – устанавливается, если маршрут был создан по приходу перенаправляемого сообщения

ICMP;

– M – устанавливается, если маршрут был модифицирован перенаправляемым сообщением

ICMP;

– Метрика – приоритет маршрута;

– Сервис – сервис, к которому относится маршрут;

– Интерфейс – сетевой интерфейс, к которому относится маршрут.

4.1.6 Подменю «ARP». Просмотр кэша протокола ARP

Эффективность функционирования ARP во многом зависит от ARP-кэша, который присутствует на

каждом хосте. В кэше содержатся Internet-адреса и соответствующие им аппаратные адреса. Время

жизни каждой записи в кэше 5 минут с момента создания записи.
