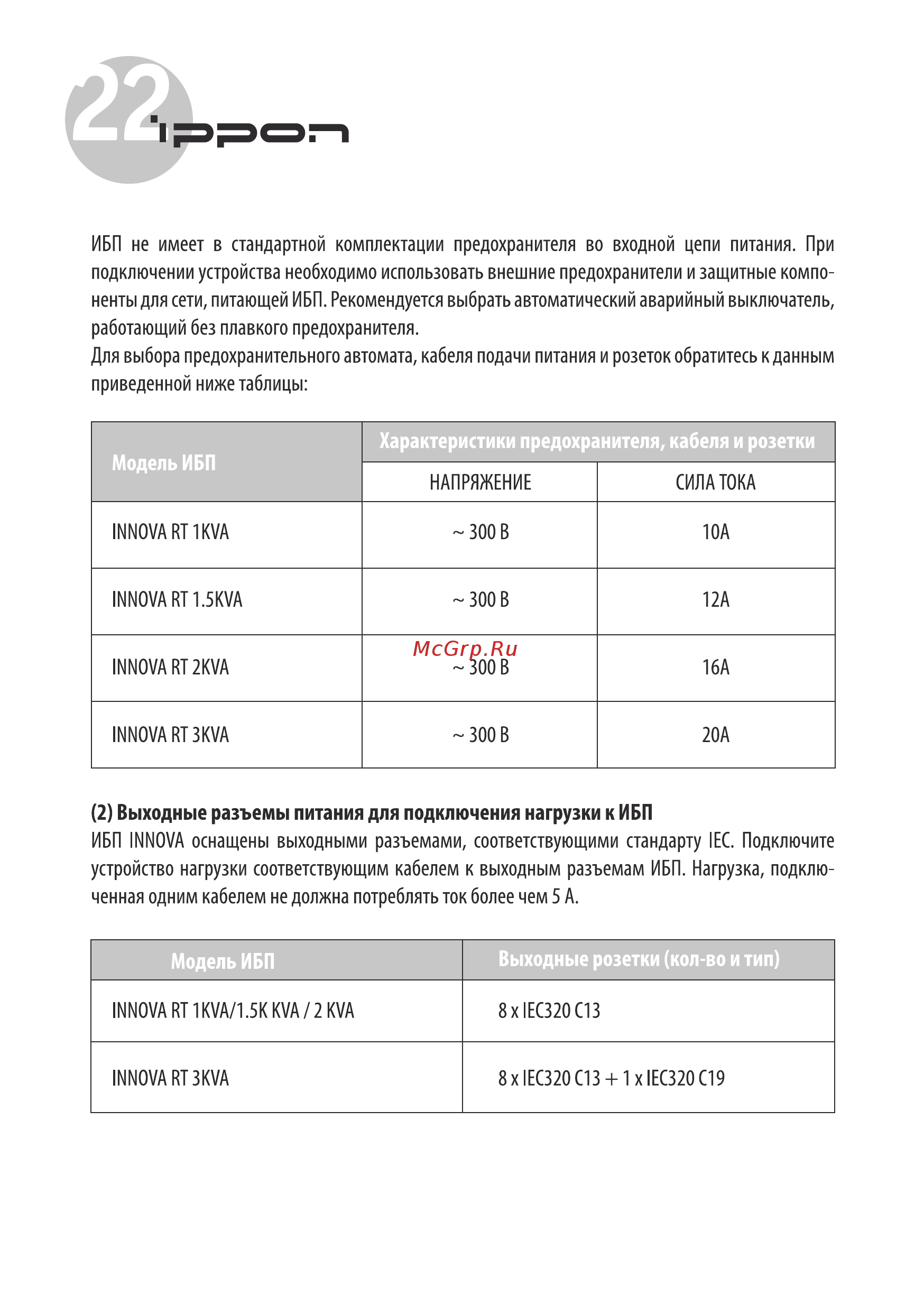

ИБП не имеет в стандартной комплектации предохранителя во входной цепи питания При подключении устройства необходимо использовать внешние предохранители и защитные компо ненты для сети питающей ИБП Рекомендуется выбрать автоматический аварийный выключатель работающий без плавкого предохранителя Для выбора предохранительного автомата кабеля подачи питания и розеток обратитесь к данным приведенной ниже таблицы Характеристики предохранителя кабеля и розетки плЛПЛПк Indi модель MDII НАПРЯЖЕНИЕ СИЛА ТОКА INNOVA RT 1KVA 300 В 10А INNOVA RT 1 5KVA 300 В 12А INNOVA RT 2KVA 300 В 16А INNOVA RT 3KVA 300 В 20А 2 Выходные разъемы питания для подключения нагрузки к ИБП ИБП INNOVA оснащены выходными разъемами соответствующими стандарту IEC Подключите устройство нагрузки соответствующим кабелем к выходным разъемам ИБП Нагрузка подклю ченная одним кабелем не должна потреблять ток более чем 5 А Модель ИБП Выходные розетки кол во и тип INNOVA RT 1KVA 1 5K KVA 2 KVA 8 х IEC320 С13 INNOVA RT 3KVA 8 х IEC320 С13 1 х IEC320 С19
