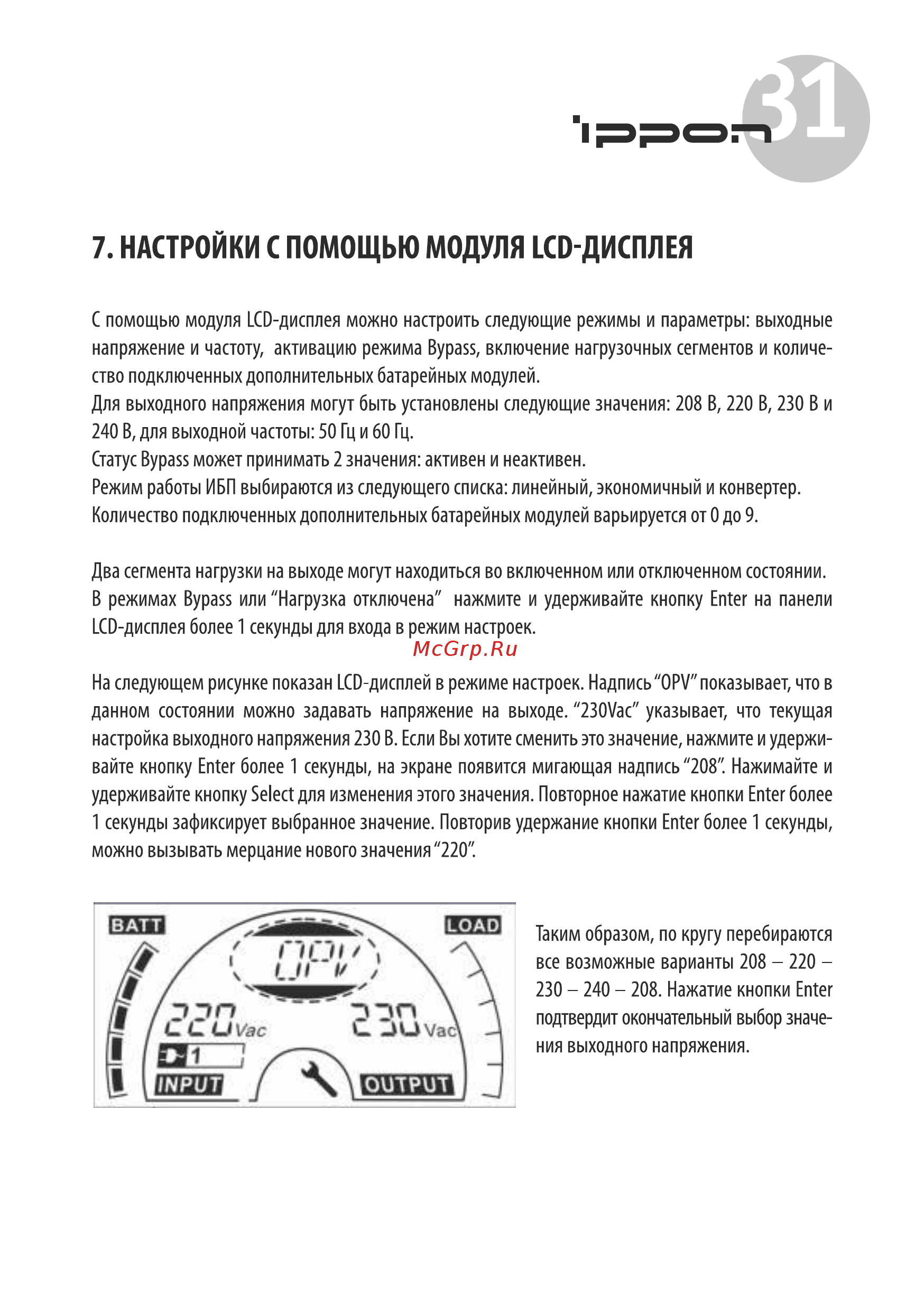

7 НАСТРОЙКИ С ПОМОЩЬЮ МОДУЛЯ LCD ДИСПЛЕЯ С помощью модуля LCD дисплея можно настроить следующие режимы и параметры выходные напряжение и частоту активацию режима Bypass включение нагрузочных сегментов и количе ство подключенных дополнительных батарейных модулей Для выходного напряжения могут быть установлены следующие значения 208 В 220 В 230 В и 240 В для выходной частоты 50 Гц и 60 Гц Статус Bypass может принимать 2 значения активен и неактивен Режим работы ИБП выбираются из следующего списка линейный экономичный и конвертер Количество подключенных дополнительных батарейных модулей варьируется от 0 до 9 Два сегмента нагрузки на выходе могут находиться во включенном или отключенном состоянии В режимах Bypass или Нагрузка отключена нажмите и удерживайте кнопку Enter на панели LCD дисплея более 1 секунды для входа в режим настроек На следующем рисунке показан LCD дисплей в режиме настроек Надпись OPV показывает что в данном состоянии можно задавать напряжение на выходе 230Vac указывает что текущая настройка выходного напряжения 230 В Если Вы хотите сменить это значение нажмите и удержи вайте кнопку Enter более 1 секунды на экране появится мигающая надпись 208 Нажимайте и удерживайте кнопку Select для изменения этого значения Повторное нажатие кнопки Enter более 1 секунды зафиксирует выбранное значение Повторив удержание кнопки Enter более 1 секунды можно вызывать мерцание нового значения 220 Таким образом по кругу перебираются все возможные варианты 208 220 230 240 208 Нажатие кнопки Enter подтвердит окончательный выбор значе ния выходного напряжения
