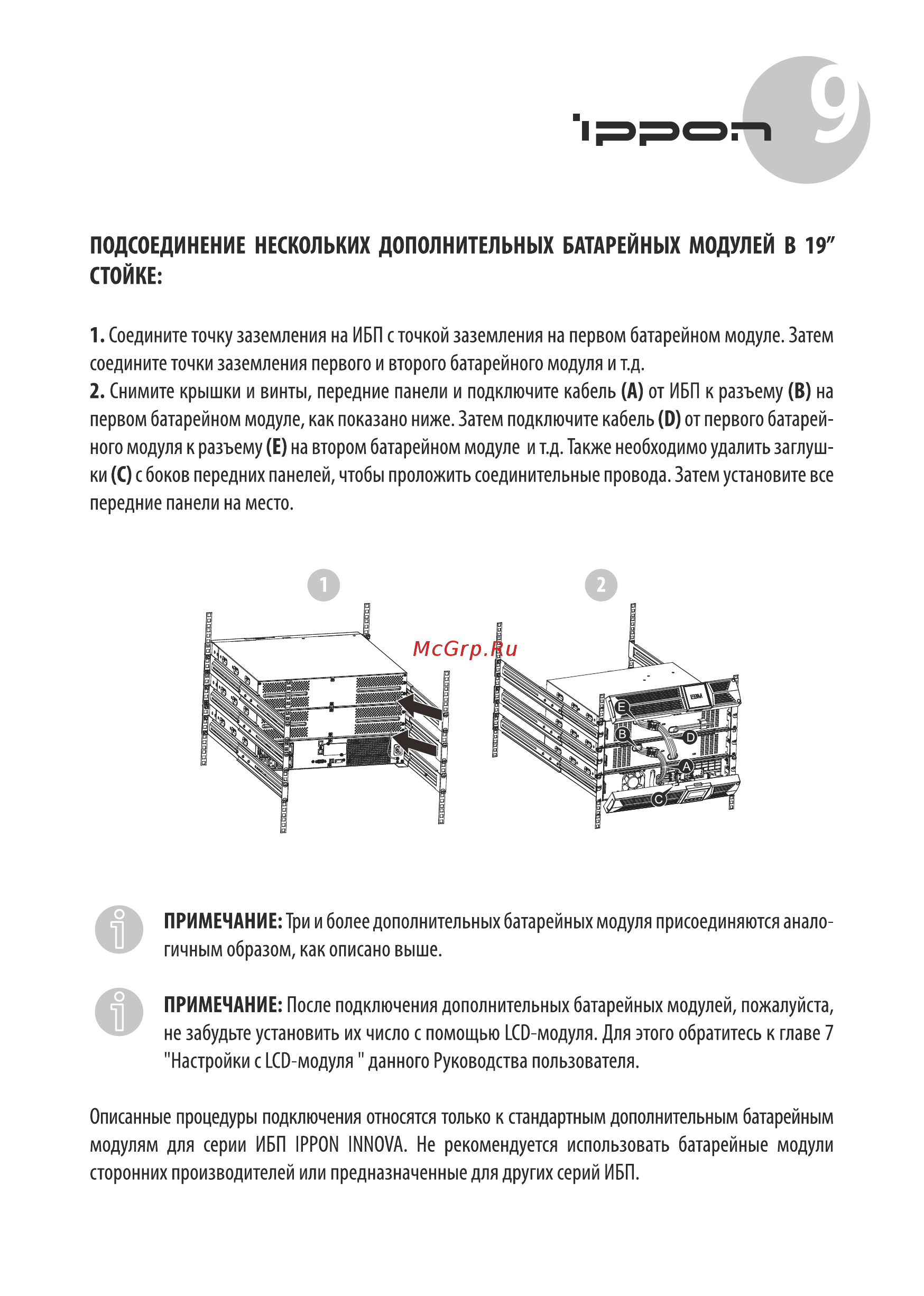

ПОДСОЕДИНЕНИЕ НЕСКОЛЬКИХ ДОПОЛНИТЕЛЬНЫХ БАТАРЕЙНЫХ МОДУЛЕЙ В 19 СТОЙКЕ 1 Соедините точку заземления на ИБП с точкой заземления на первом батарейном модуле Затем соедините точки заземления первого и второго батарейного модуля и т д 2 Снимите крышки и винты передние панели и подключите кабель А от ИБП к разъему В на первом батарейном модуле как показано ниже Затем подключите кабель 0 от первого батарей ного модуля к разъему Е на втором батарейном модуле и т д Также необходимо удалить заглуш ки С с боков передних панелей чтобы проложить соединительные провода Затем установите все передние панели на место ПРИМЕЧАНИЕ Три и более дополнительных батарейных модуля присоединяются анало гичным образом как описано выше ПРИМЕЧАНИЕ После подключения дополнительных батарейных модулей пожалуйста не забудьте установить их число с помощью ТСО модуля Для этого обратитесь к главе 7 Настройки с 1С0 модуля данного Руководства пользователя Описанные процедуры подключения относятся только к стандартным дополнительным батарейным модулям для серии ИБП IPPON INNOVA Не рекомендуется использовать батарейные модули сторонних производителей или предназначенные для других серий ИБП
