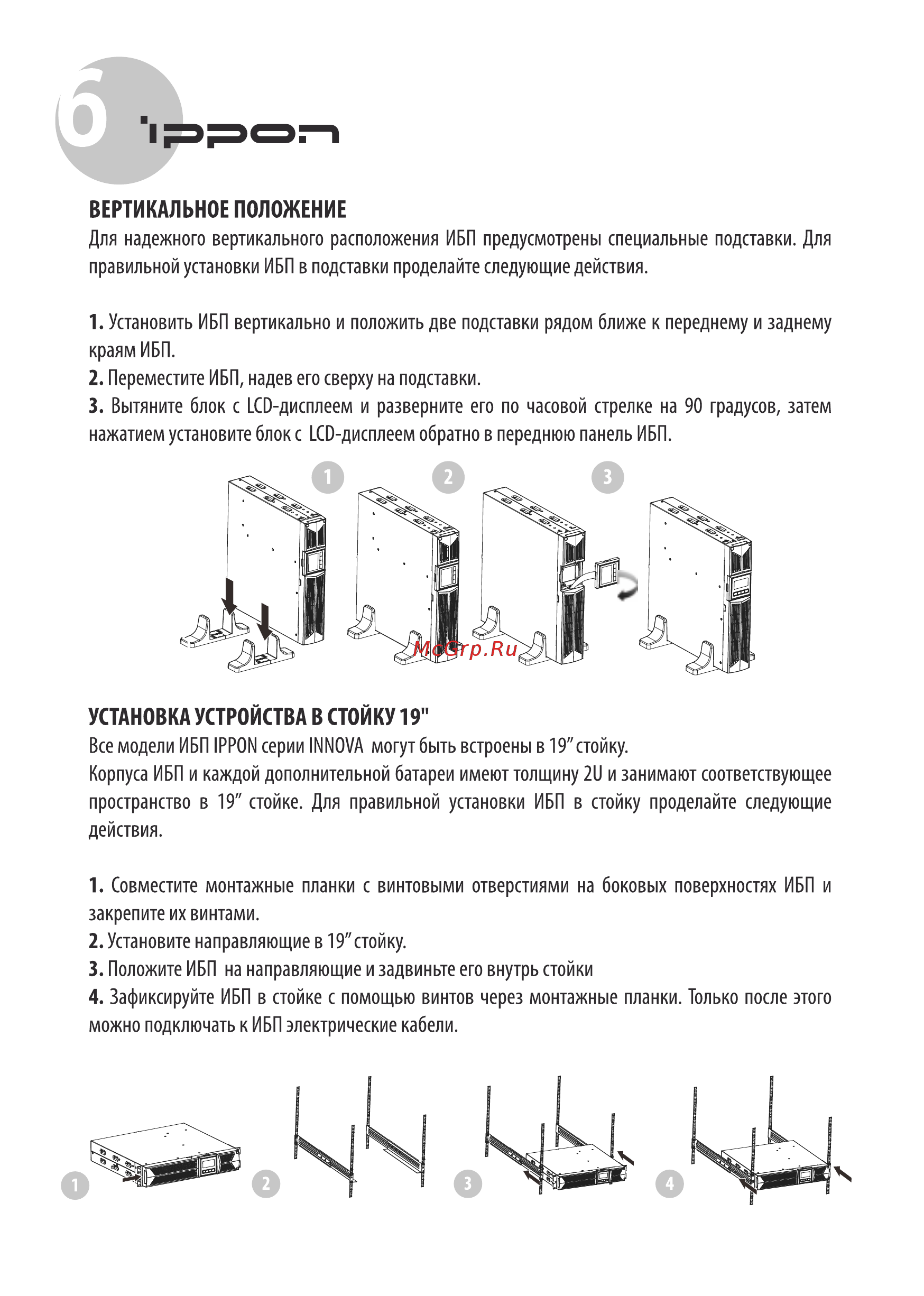

1РРОП ВЕРТИКАЛЬНОЕ ПОЛОЖЕНИЕ Для надежного вертикального расположения ИБП предусмотрены специальные подставки Для правильной установки ИБП в подставки проделайте следующие действия 1 Установить ИБП вертикально и положить две подставки рядом ближе к переднему и заднему краям ИБП 2 Переместите ИБП надев его сверху на подставки 3 Вытяните блок с 1С0 дисплеем и разверните его по часовой стрелке на 90 градусов затем нажатием установите блок с БСО дисплеем обратно в переднюю панель ИБП УСТАНОВКА УСТРОЙСТВА В СТОЙКУ 19 Все модели ИБП IPPON серии INNOVA могут быть встроены в 19 стойку Корпуса ИБП и каждой дополнительной батареи имеют толщину 2U и занимают соответствующее пространство в 19 стойке Для правильной установки ИБП в стойку проделайте следующие действия 1 Совместите монтажные планки с винтовыми отверстиями на боковых поверхностях ИБП и закрепите их винтами 2 Установите направляющие в 19 стойку 3 Положите ИБП на направляющие и задвиньте его внутрь стойки 4 Зафиксируйте ИБП в стойке с помощью винтов через монтажные планки Только после этого можно подключать к ИБП электрические кабели
