Lamborghini EM 9/2-E [10/33] Технические характеристики
![Lamborghini EM 9/2-E [10/33] Технические характеристики](/views2/1570135/page10/bga.png)
10

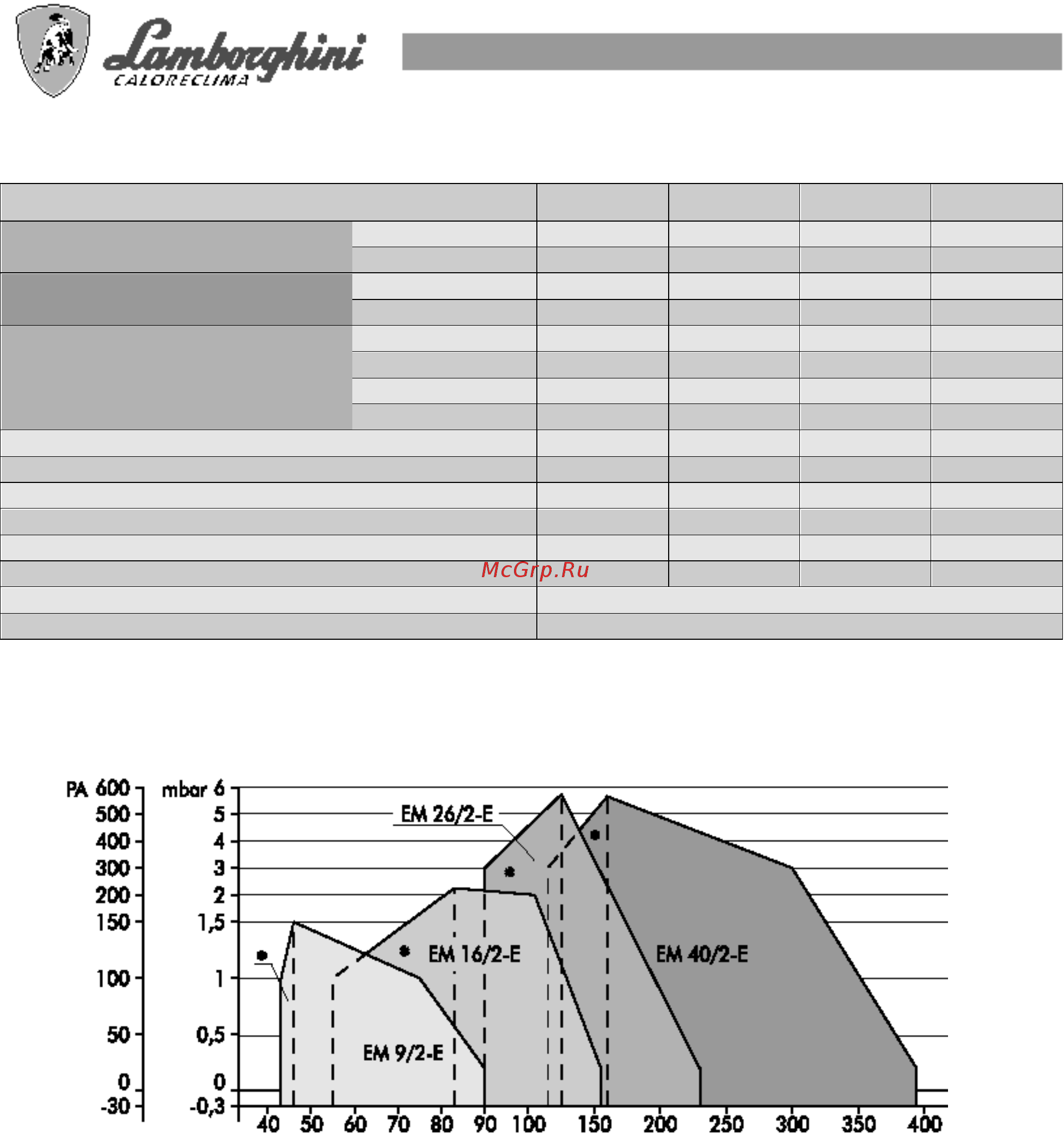

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
EM
9/2-E
16/2-E
26/2-E
40/2-Е
Расход В/Р
min
куб.м/час
1,5
1,9
3,2
4,1
max
куб.м/час
3,2
5,4
8,2
13,9
Расход метана
min
куб.м/час
4,3
5,5
9
11,5
max
куб.м/час
9
15,3
23,2
39,2
Тепловая мощность
min
кВт
43
55
90
115
max
кВт
89,5
153
231
390
min
ккал/час
36 980
47 300
77 400
98 900
max
ккал/час
76 970
131 580
198 660
335 400
Электродвигатель
Вт
100
110
220
370
Трансформатор
кВ/мА
8 / 20
10 / 20
10 / 20
12 / 35
Полная потребляемая мощность
Вт
300
390
490
616
Давление метана
мбар
20
20
20
20
Давление В/Р
мбар
30
30
30
30
Вес
кг
14
22
33
41
Электропитание
230 В – 50 Гц, однофазный ток
Категория
II 2H 3+
КРИВЫЕ ДАВЛЕНИЯ
Давление в камере сгорания
кВт
Тепловая мощность
* - Кривая давления на первой ступени.
Кривые давления показывают тепловую мощность в кВт в зависимости от противодавления в камере
сгорания (в мбар).
