КРИВЫЕ ДАВЛЕНИЯ / РАСХОД ГАЗА
Эти кривые показывают давление газа в миллибарах (в точках Pi и Pt вдоль линии подачи газа),
необходимое для обеспечения определенного расхода газа в куб.м/час. Давление измеряется при
работающей горелке и при давлении 0 мбар в камере сгорания.
Если камера сгорания работает с наддувом, необходимое давление газа должно быть таким, как указано в
диаграмме, плюс то давление, которое существует в камере сгорания.

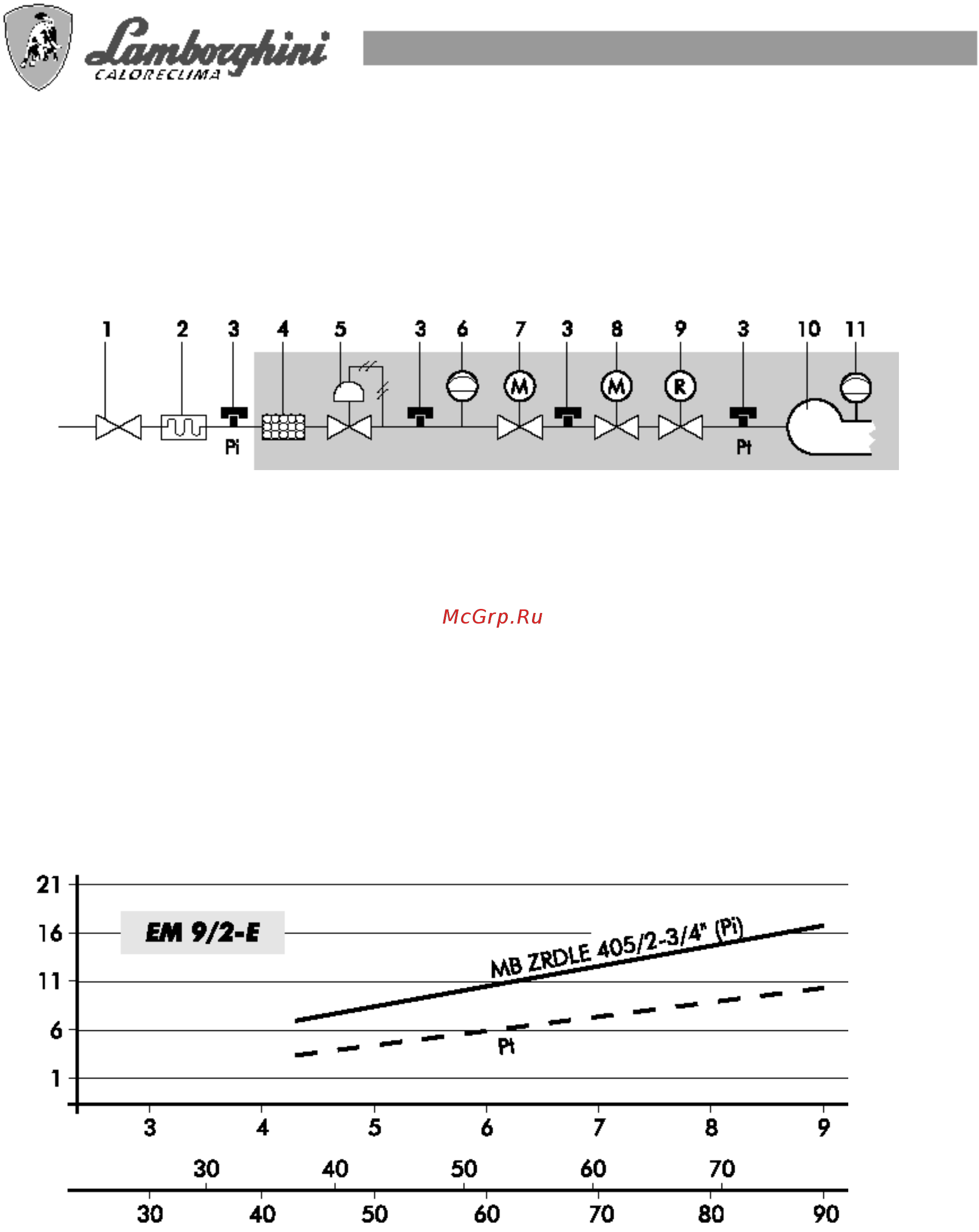

Основная линия подачи газа
Обозначения:
1
Перекрывающий кран – герметичный при
давлении 1 бар и потеря давления ≤ 0,5 мбар.
8
Предохранительный клапан с электромагнитным
управлением; класс А. Время закрытия Тс ≤ 1 сек.
Диапазон поджига от 10% до 40% от номиналь-
ной величины тепловой мощности.
2
Вибропоглощающее соединение.
3
Точка измерения давления газа.
4
Фильтр газа.
9
Регулятор расхода газа. Обычно встроен в один из
клапанов с электромагнитным управлением: 7 или
8.
5
Регулятор давления газа.
6
Устройство контроля минимального давления газа
(реле давления).
10
Головка сгорания.
7
Предохранительный клапан с электромагнитным
управлением; класс А. Время закрытия Тс ≤ 1 сек.
11
Устройство контроля минимального давления
воздуха (реле давления).
Падение давления (мбар)
куб.м/час
ккал/час×10
3
кВт
Тепловая мощность
Обозначения:
Pi
Давление на входе (насадка сгорания + линия подачи газа)
Pt
Давление у насадки сгорания
