Lamborghini ЕСО 20 [10/10] Рабочий цикл

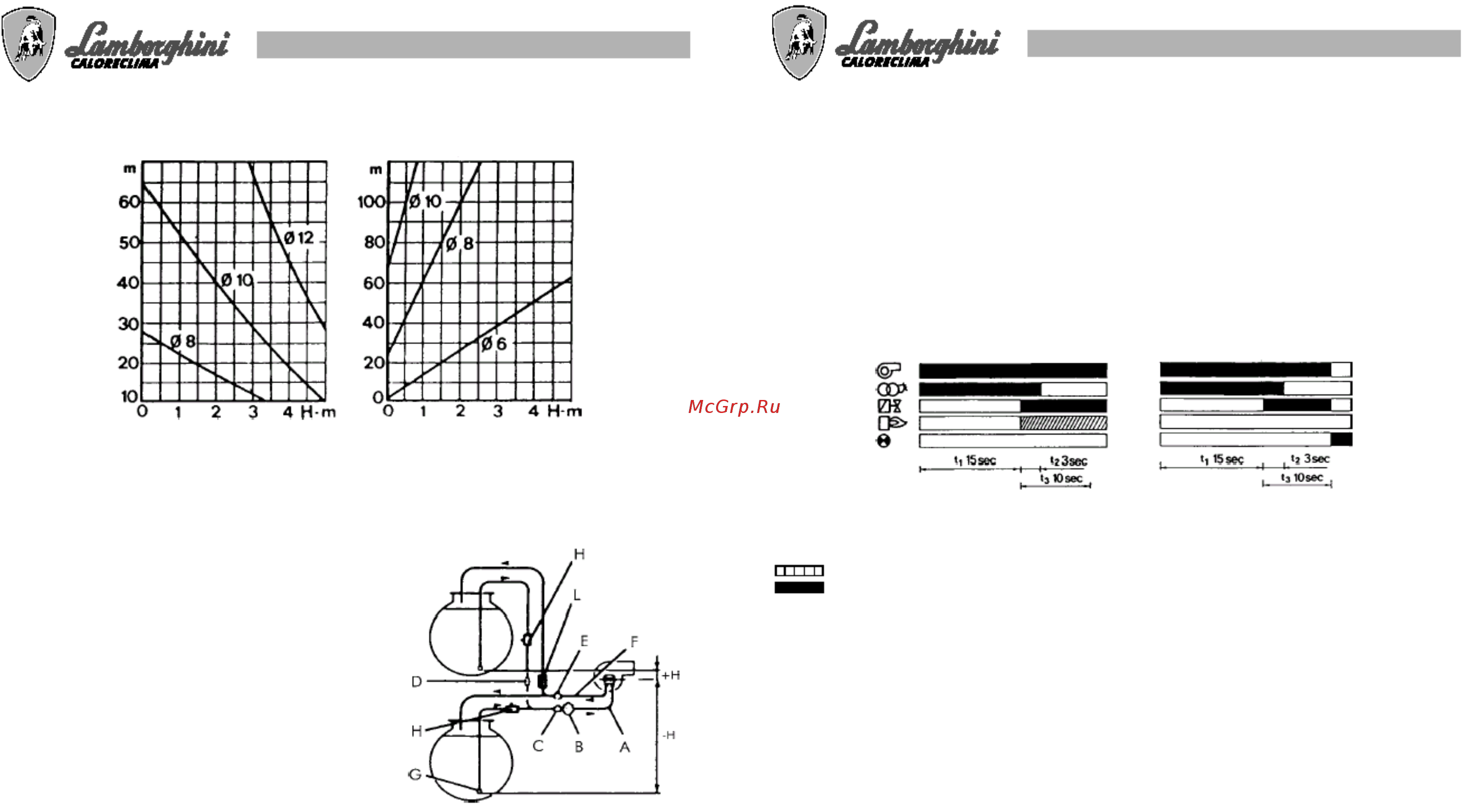

ТРУБОПРОВОДЫ ПОДАЧИ ТОПЛИВА

Всасывающая система

Сливная система

Общая длина трубопровода

Диаграммы относятся к жидкому топливу с максимальной вязкостью 1,5

Е (6 сантистокс) при 20

С.

Обозначения:

Всасывающий трубопровод подачи топлива

Топливный фильтр

Затвор на всасывающем трубопроводе подачи

топлива

Электромагнитный клапан перекрытия потока

топлива

Затвор на обратном трубопроводе

Обратный трубопровод

Донный клапан

Быстросрабатывающий затвор открытия/закрытия

с дистанционным управлением

Однопутевой обратный клапан

Рис. 4

РАБОЧИЙ ЦИКЛ

При включении запускается электродвигатель горелки и начинается этап предварительного

вентилирования длительностью 15 секунд. Во время этого этапа включается трансформатор поджига и

между электродами образуется дуга. По окончании этапа предварительного вентилирования открывается

клапан включения/отключения подачи топлива, и через форсунки начинает поступать топливо, благодаря

чему формируется факел пламени. Еще через 3 секунды (этап послеподжига) межэлектродная дуга гаснет.

Если в течение 10 секунд после завершения этапа предварительного вентилирования факел пламени не

возникнет, горелка отключится. Если факел пламени случайно погаснет во время выполнения стандартной

последовательности включения, автоматически начнется повторный поджиг. Отключение горелки

указывается с помощью индикаторной лампочки системы нагрева котла (20) и/или индикаторной лампочки

терморегулятора температуры в помещении. Повторный пуск горелки производится при нажатии кнопки

возврата в исходное состояние (20).

Рис. 5

Необходимые входные сигналы

Выходные сигналы

15 секунд; этап предварительного вентилирования и предварительного поджига.

3 секунды; этап послеподжига.

10 секунд; максимальное время срабатывания предохранительных блокировок.
