ФИЛЬТР НА ТРУБОПРОВОДЕ
Закройте задвижку на трубопроводе подачи топлива и, в зависимости от типа горелки, тщательно очистите
фильтрующие элементы. Чтобы проверить, чист ли вентилятор, или проверить насадку сгорания,
действуйте следующим образом:
– Отвинтите винты (22) и снимите крышку (23).
– Полностью вывинтите нижние винты (32).
– У горелок ECO 20 отвинтите также центральный винт.
– Частично отпустите верхние винты (14).
– Приподняв пластину держателя узлов (34) освободите ее, и прикрепите в соответствующем месте, как
указано на рисунке 16.
В этом положении можно проверить чистоту внутренних узлов горелки и, при необходимости, заменить
лопастное колесо вентилятора. В процессе обратной установки проверяйте, чтобы был выдержан зазор,
указанный на рисунке 15.
ПРЕДУПРЕЖДЕНИЕ: в случае возникновения опасной ситуации отключите электропитание общим
выключателем (установив его в положение OFF) и перекройте подачу топлива с помощью
соответствующего вентиля или задвижки.

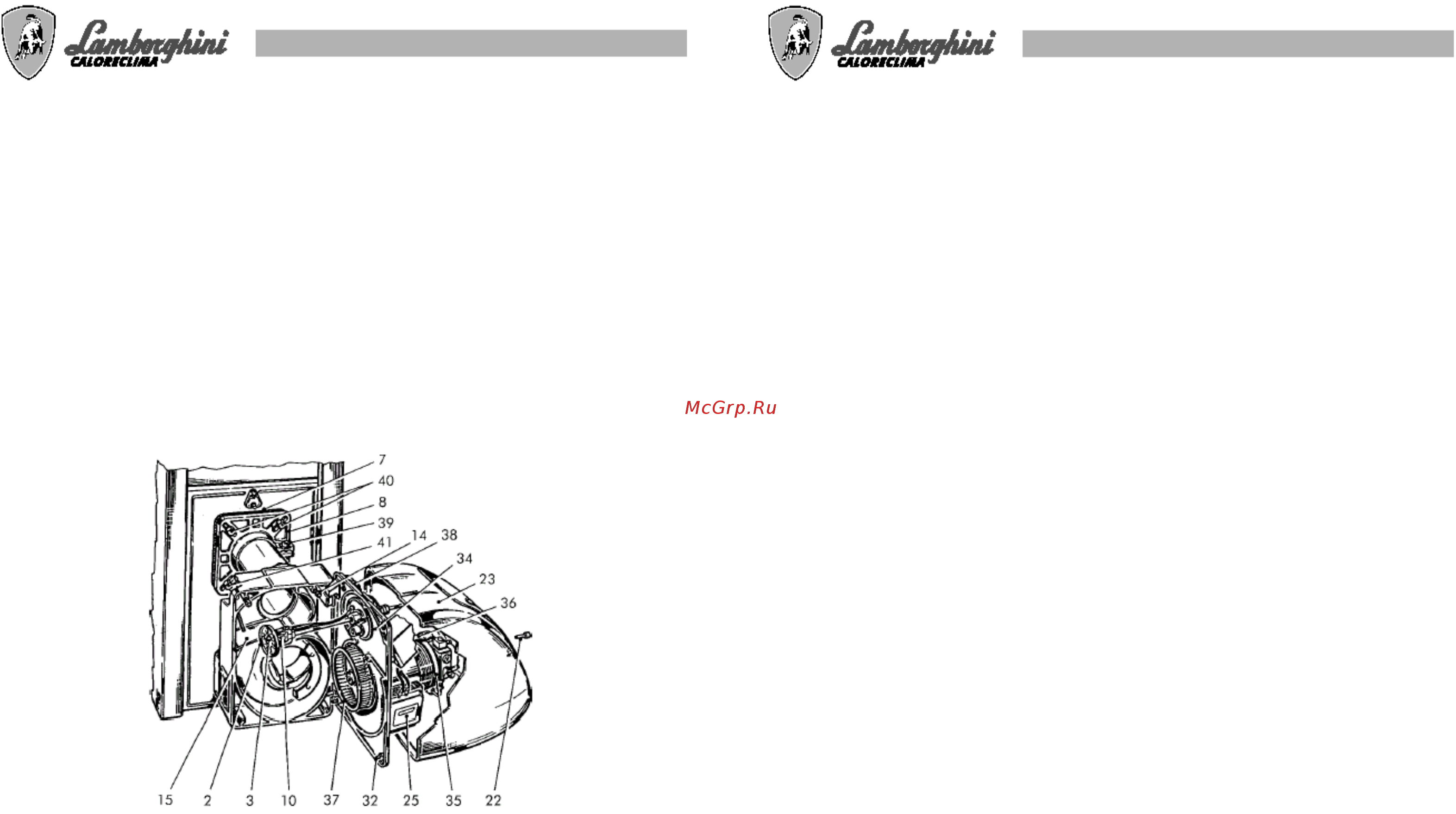

Рис. 16
3
