Lamborghini ЕСО 20 [7/10] Монтаж
![Lamborghini ЕСО 20 [7/10] Монтаж](/views2/1570577/page7/bg7.png)
14
МОНТАЖ

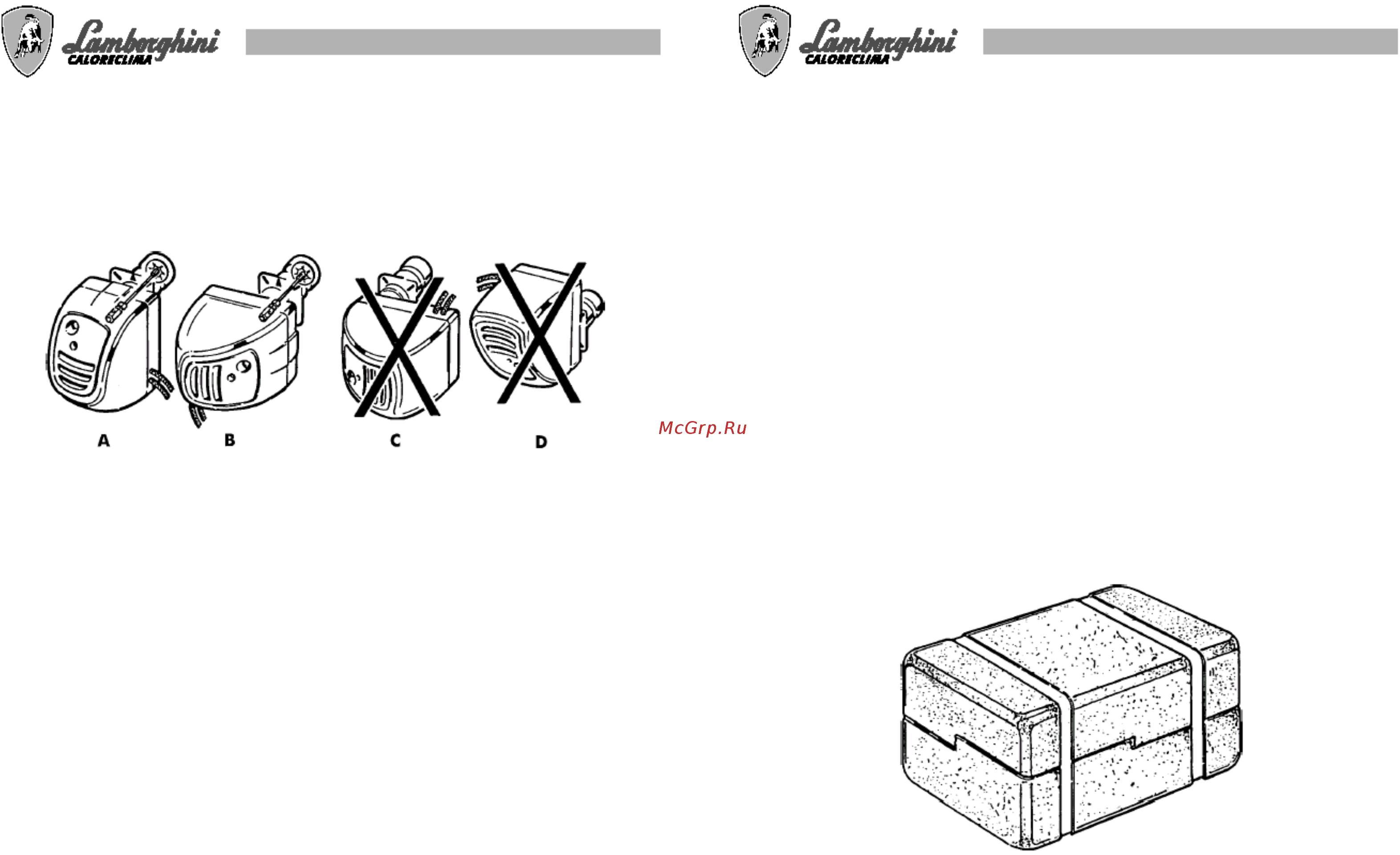

РАСПОЛОЖЕНИЕ ГОРЕЛКИ
Рекомендуется устанавливать горелку на котле в положениях, указанных на рис. А и В. Не устанавливайте
ее в положениях С или D, в противном случае не сможет быть использовано устройство, предотвращающее
утечку, на держателе форсунки. Кроме того, установка в указанных положениях обеспечит хорошую
регулировку заслонки на воздухозаборнике и позволит немедленно отсечь подачу воздуха при отключении
горелки. Устанавливайте горелку в положениях С или D, только если это абсолютно необходимо.
Рис. 11
КРЕПЛЕНИЕ ГОРЕЛКИ К КОТЛУ
После подготовки передней части котла с учетом размеров шаблона крепления, указанных на рис. 2, на ней
двумя нижними винтами следует закрепить крепежную пластину горелки (8). Убедитесь, что вставлена
изолирующая прокладка из комплекта поставки. Установите горелку на крепежной пластине и разместите
ее так, как показано на рис. 11 (поз. А и В).
ВАЖНО: если горелка устанавливается в положении В, держатель форсунки должен быть повернут на 60
о
,
чтобы паз на держателе (см. рис. 8-13) был направлен вверх. После этого зафиксируйте горелку в этом
положении винтами (39) и закрепите крепежную пластину двумя верхними винтами.
ПЕРЕД ВКЛЮЧЕНИЕМ ГОРЕЛКИ ВСЕГДА ПРОВЕРЯЙТЕ, ЧТОБЫ:
- горелка и устройство управления были надежно заземлены;
- форсунка на горелке (3) имела расход, соответствующий производительности котла;
- метка “О” на держателе форсунки (10) была направлена вверх (см. рис. 8-13);
- резервуар был заполнен топливом, а задвижки были открыты;
- плавкий предохранитель в электрической цепи был рассчитан на величину 3А;
- терморегуляторы температуры в помещении и температуры котла были установлены на требуемую
температуру;
- переключатель на терморегуляторе температуры в помещении был установлен в рабочее положение
“ON”;
- контакты главного выключателя были разомкнуты;
- контакты любых других устройств управления и контроля были замкнуты;
- винт регулировки подачи воздуха позволял открыться дроссельному клапану.
7
МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ИСПОЛЬЗОВАНИИ ГАЗА
Квалифицированный специалист должен проверить:
а) что газопровод и линия подачи газа удовлетворяют действующим нормативам и предписаниям;
б) что все газовые соединения хорошо загерметизированы;
в) что вентиляционные решетки в помещении, где установлен котел, обеспечивают поток воздуха,
который удовлетворяют действующим нормативам и достаточен для обеспечения нормальной
работы горелки;
Не пользуйтесь газовыми трубами для заземления установки.
Не оставляйте горелку включенной, когда ею не пользуются. Всегда перекрывайте газовый кран.
При длительном отсутствии пользователь должен перекрыть главный клапан на магистрали подачи
газа к горелке.
Если Вы почувствуете запах газа:
а) ни в коем случае не прикасайтесь к электрическим выключателям, телефону или к любым
другим устройствам, которые при работе могут искрить;
б) сразу же откройте все двери и окна, чтобы проветрить помещение и удалить газ;
в) перекройте газовый кран(-ы);
г) вызовите квалифицированного специалиста.
Не закрывайте вентиляционные отверстия в помещении, где установлен котел; отсутствие
свободного доступа воздуха может привести к возникновению опасных ситуаций, таких как
образования токсичных и/или взрывчатых газовых смесей.
ПОСТАВКА ОБОРУДОВАНИЯ
Горелка поставляется полностью собранной, с выполненным монтажом электропроводки, и упакованной в
виде одного места багажа. Чтобы не допустить случайного повреждения горелки, рекомендуется извлекать
ее из упаковки только в момент проведения монтажа.
Рис. 1
