Установка:
Должна выполняться обученным специалистом и на профессиональной
основе.
1) Заполнение контейнера
- Вставьте трубу коллектора (рис.3 поз. 1) и опустите ее на дно
контейнера.
- Заполните контейнер чистой водой на глубину примерно 10 см, затем
насыпьте кварц (белый гранулированный песок), затем ионообменную
смолу, как показано на рис. 3.
- Снимите заглушку с конца центрального стояка и
смажьте конец
парафиновой (или аналогичной) смазкой.
- Соедините фильтр под клапаном (рис. 3 поз. 4) к управляющему
клапану (рис. 3 поз. 5) и соедините их так, чтобы труба коллектора
оказалась по центру. Эта операция должна выполняться осторожно и
вручную (без использования гаечных ключей и чрезмерных усилий по
отношению к электронному блоку).
Примечание. Модели PL PLUS US 265 - 350 - 425 - 550 не оснащены
фильтром снизу.
2) Гидравлические соединения
- Разместите умягчитель в гигиенически подходящем месте.
- Оборудование должно размещаться на ровном горизонтальном полу.
Соляной бак должен быть расположен рядом с основным контейнером.
- Оборудование должно быть защищено от замерзания, сырости и
источников тепла.
- Соедините гидравлические трубки, как показано на рис.4, для
подключения шлангов для входящей
(неочищенной) и исходящей
(умягченной) воды следуйте указаниям стрелок на клапанном
устройстве.
- Соедините трубку подачи соляного раствора к устройству управления.
- Присоедините сливную трубку сзади устройства.
- Сливная трубка должна быть всегда видна и доступна для осмотра.
Должна быть обеспечена возможность сбора сливных вод между
сливной трубкой и воронкой системы слива.
- Воронка для системы слива не должна располагаться на уровне свыше
1.8 метра от пола. Сливная трубка не должен превышать 8 метров и
иметь достаточную пропускную способности.

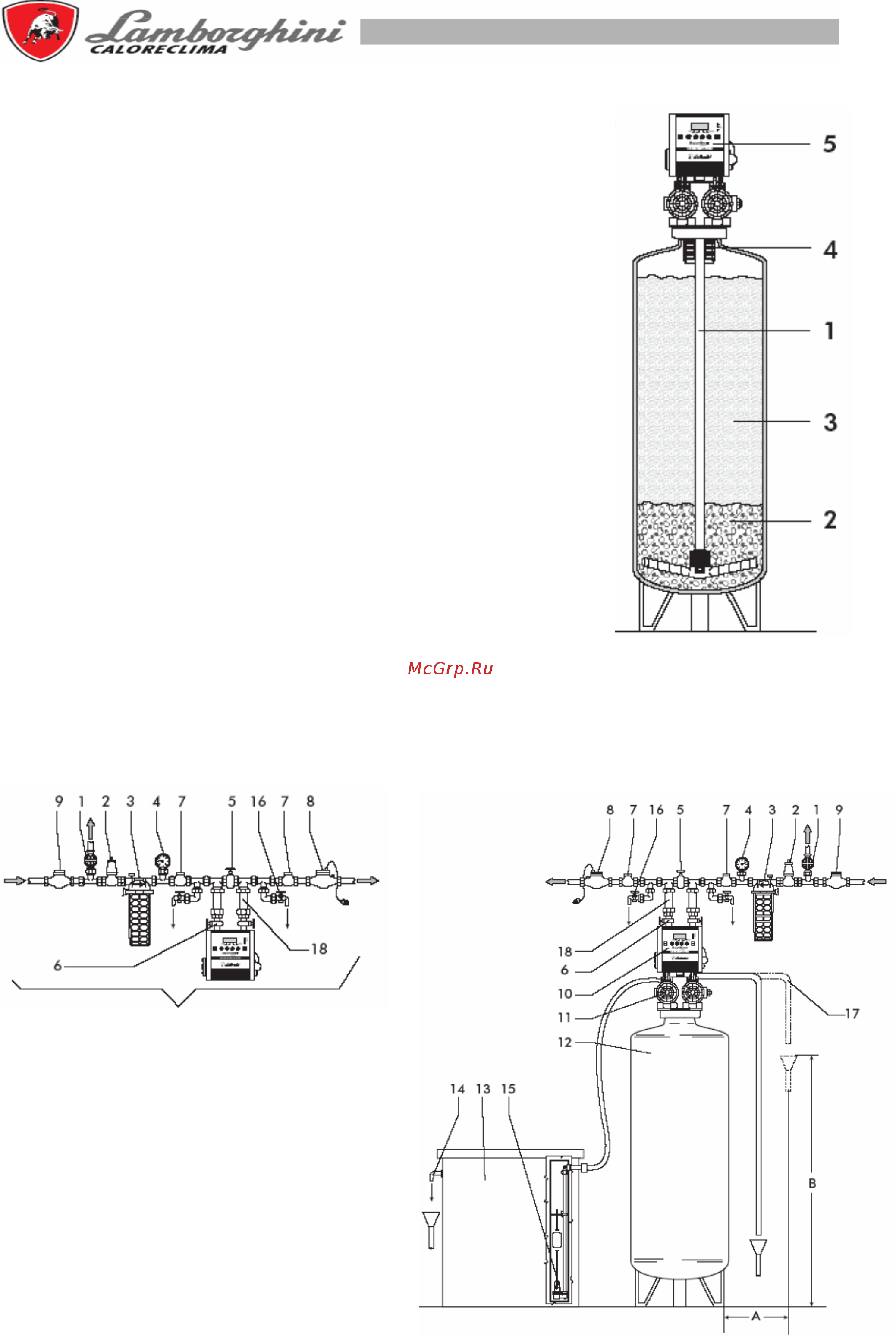

Условные обозначения
1 – Труба коллектора
2 - Кварц
3 – Катионная смола
4 – Диффузорный фильтр внизу клапана
5 – Устройство управления
диаграмма для устройства 35-50-65-85-125 DOUBLE
Условные обозначения
1 – Вода для сада и прочих нужд.
2 – Редуктор давления (где это необходимо)
3 – Кассета фильтра
4 - Maнометр
5 – Перепускной клапан и регулятор остаточной жесткости
6 – Отсекающий клапан
7 – Обратный клапан
8 – Импульсный водосчетчик для режима регенерации по расходу
9 – Основной счетчик расхода воды
10 – Электронное устройство управления
11 – Корпус клапана
12 – Контейнер ионообменной смолы
13 – Соляной
бак
14 - Перепускная труба
15 – Поплавковый клапан для регулирования соляного раствора
16 – Пробно-спускной кран
17 – Слив для воды регенерации
18 – Гибкие шланги A макс. 8 метров B макс. 1,8 метра
