Lamborghini DOUBLE 65 [4/20] Гц 50 гц

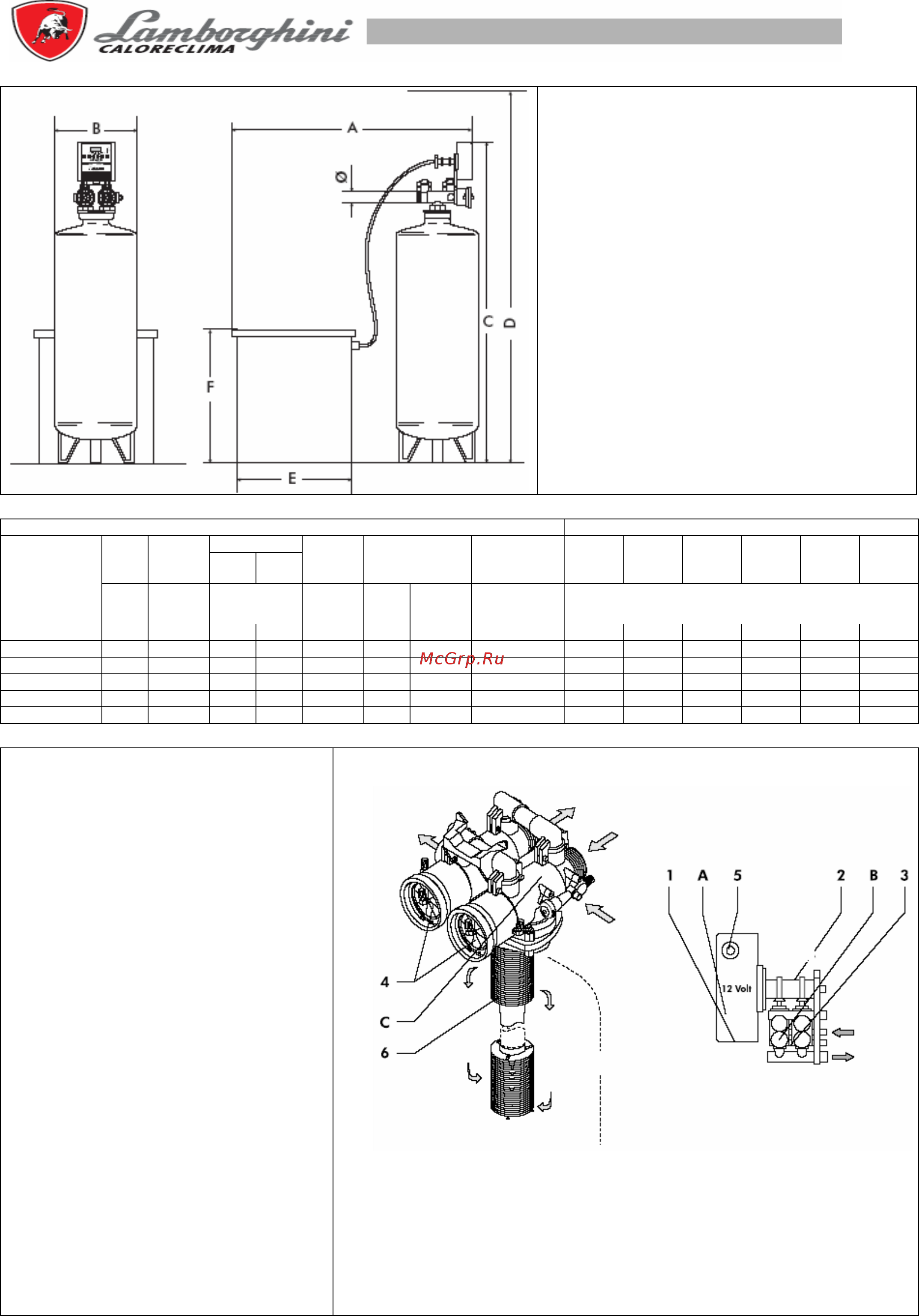

![Lamborghini DOUBLE 65 [4/20] Гц 50 гц](/views2/1570636/page4/bg4.png)
УМЯГЧИТЕЛИ ВОДЫ SOFTNER PLUS 165 ÷ 550
Рабочие характеристики
Питание 230 В
50 Гц
Внеш. трансформатор 12 В
Ток 8 А
Мин. давление 2 кгс/см
2
P
P
Макс. давление 6 кгс/см
P
2
Мин. темп. воды 2 ºС
Макс. темп. воды 45 ºС
Технические характеристики DOUBLE 165-215-265-330-425-550 Размеры
Расход Подкл
ючение
Смола
Сред. Макс.
Раб.
давления
Содержание
соли
Макс.
Вместимость
соляного бака
A B C D E F Модель
Ø л л/час кгс/см
P
2
P
mcºF кгс NaCl кг Мм
DOUBLE 165 2” 165 9000 15000 2 – 7 960 40 800 1600 500 2030 2330 1000 1200
DOUBLE 215 2” 215 10000 16800 2 – 7 1260 53 800 1600 500 2030 2330 1000 1200
DOUBLE 265 2” 265 12600 18000 2 – 7 1560 65 1000 1670 600 2330 2630 1160 1350
DOUBLE 330 2” 330 18000 25000 2 – 7 1980 82 1000 2060 750 2415 2720 1160 1350
DOUBLE 425 2” 425 18600 25500 2 – 7 2550 106 1000 2060 750 2415 2720 1160 1350
DOUBLE 550 2” 520 24000 32000 2 – 7 3360 137 1500 2315 900 2450 2750 1256 1350
Клапан Multimode Plus для работы
с моделями Double состоит
главным образом из следующих
компонентов:
А – Таймер Multimode Plus с
цифровым программированием
B – Гидравлический блок рабочего
поршня, включающий два
небольших вспомогательных
поршня
С – Корпус клапана с двумя
полостями для скольжения двух
рабочих поршней
Примечание: Компонент №6 (рис.
2) не должен устанавливаться на
модели PLUS 265-330-425-550
1 – Программатор
2 – Кулачки
3 – Управляющий
поршень
4 – Рабочий поршень
5 – Верхний диффузор
Отток
Слив Приток
Подача
сол.
раствора
Сосуд
Таймер
Управляющее
устройство
Рис. 2
