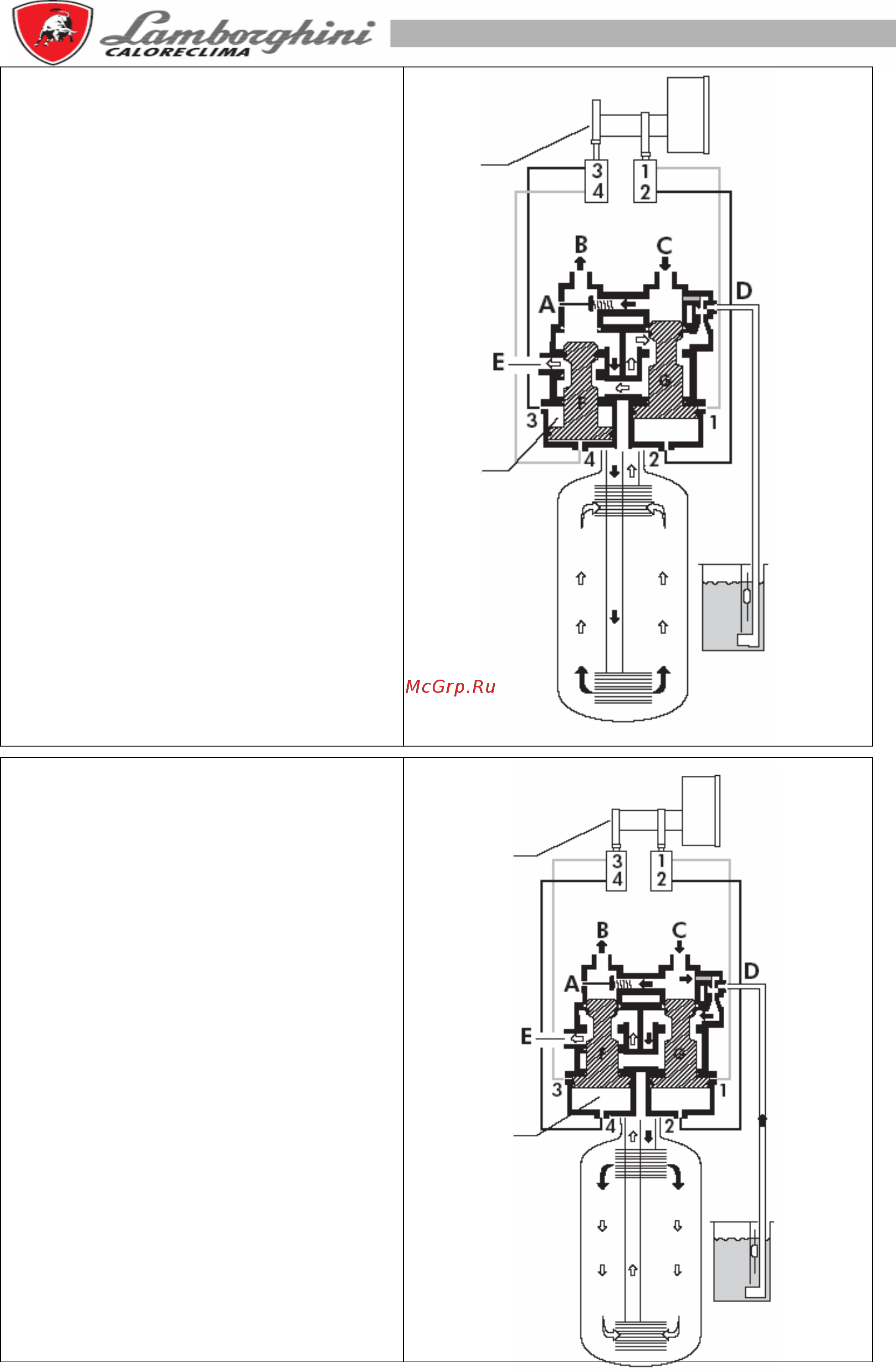

1 С – СТАДИЯ ОБРАТНОЙ
ПРОМЫВКИ
- На этой стадии давление подается в
точки 3 - 2 управляющего устройства и
передается на точки 3 - 2 поршней F и
G клапана.
- Черные стрелки показывают путь
жесткой воды.
- Белые стрелки показывают путь воды
регенерации.
С – ПРИТОК НЕОБРАБОТАННОЙ
ВОДЫ
В – ОТТОК НЕОБРАБОТАННОЙ
ВОДЫ
Е – ОТКРЫТЫЙ СЛИВ ВОДЫ
РЕГЕНЕРАЦИИ
А – НЕУРАВНОВЕШЕННЫЙ
КЛАПАН
, ОТКРЫВАЮЩИЙСЯ ДЛЯ
ГАРАНТИРОВАННОЙ ПОДАЧИ
ВОДЫ НА СТАДИЯХ РЕГЕНЕРАЦИИ.
УПРАВЛЯЮЩЕЕ
УСТРОЙСТВО
КОРПУС
КЛАПАНА
2 С – СТАДИЯ ПОДАЧИ СОЛЯНОГО
РАСТВОРА В РАВНОМЕРНОМ
ПОТОКЕ
- На этой стадии давление подается в
точки 4 - 2 управляющего устройства и
передается на точки 4 - 2 поршней F и
G клапана.
- Черные стрелки показывают путь
жесткой воды с соляным раствором.
- Белые стрелки показывают путь воды
регенерации.
С – ПРИТОК НЕОБРАБОТАННОЙ
ВОДЫ
В – ОТТОК НЕОБРАБОТАННОЙ
ВОДЫ
Е –
ОТКРЫТЫЙ СЛИВ ВОДЫ
РЕГЕНЕРАЦИИ
D – ПОДАЧА СОЛЯНОГО РАСТВОРА
А – НЕУРАВНОВЕШЕННЫЙ
КЛАПАН, ОТКРЫВАЮЩИЙСЯ ДЛЯ
ГАРАНТИРОВАННОЙ ПОДАЧИ
ВОДЫ НА СТАДИЯХ РЕГЕНЕРАЦИИ.
УПРАВЛЯЮЩЕЕ
УСТРОЙСТВО
КОРПУС
КЛАПАНА
