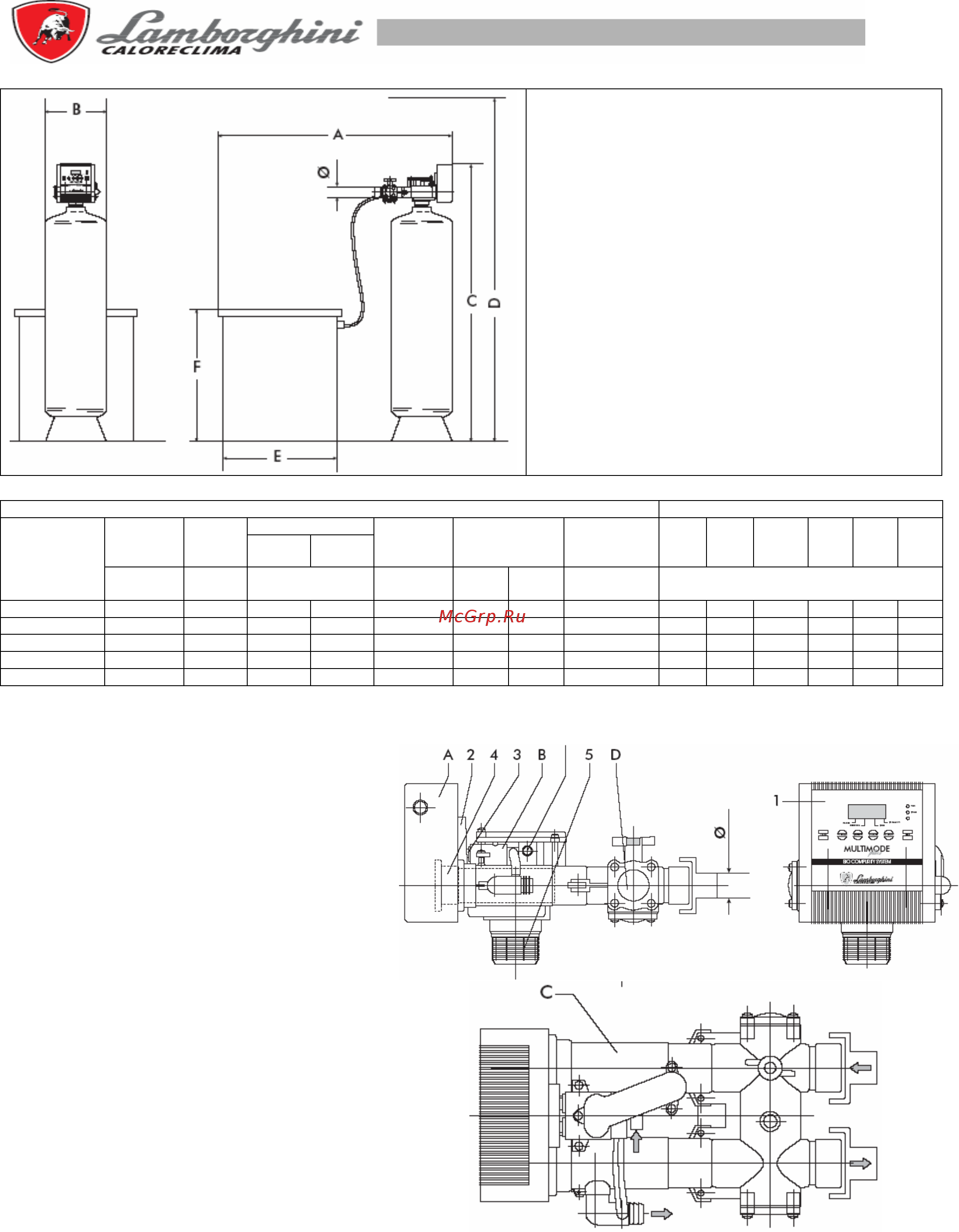

УМЯГЧИТЕЛИ ВОДЫ DOUBLE 35 ÷ 125
Рабочие характеристики
Питание 230 В
50 Гц
Внеш. трансформатор 12 В
Ток 8 А
Мин. давление 2 кгс/см
P
2
P
Макс. давление 6 кгс/см
P
2
Мин. темп. воды 2 ºС
Макс. темп. воды 40 ºС
Технические характеристики DOUBLE 35-50-65-85-125 Размеры
Расход Подключ
ение
Смола
Сред. Макс.
Раб.
давления
Содержание
соли
Макс.
Вместимость
соляного бака
A B C D E F
Модель
Ø л л/час
кгс/см
P
2
P
mcºF кгс
NaCl
кг мм
DOUBLE 35 1 ¼ “ 35 1800 2700 2 – 7 210 7 200 800 260 1335 1435 530 1050
DOUBLE 50 1 ¼ “ 55 2400 3000 2 – 7 275 9,5 200 900 330 1235 1335 530 1050
DOUBLE 65 1 ¼ “ 65 3500 5500 2 – 7 412 16 300 1100 370 1600 1700 700 1060
DOUBLE 85 1 ½ “ 85 5700 8100 2 – 7 510 21 300 1150 400 1900 2000 700 1060
DOUBLE 125 1 ½ “ 125 7500 10000 2 – 7 720 31 300 1150 400 1900 2000 700 1060
Клапан Multimode Plus для работы с
моделями Double состоит главным
образом из следующих компонентов:
А – Таймер Multimode Plus с цифровым
программированием
B – Гидравлический блок рабочего
поршня, включающий два небольших
вспомогательных поршня
С – Корпус клапана с двумя полостями
для скольжения двух рабочих поршней
D – Блок перепуска, на модели 85-125 не
ставится
1 – Программатор
2 – Кулачки
3 – Управляющий поршень
4 – Рабочий
поршень
5 – Верхний диффузор
Подача соляного раствора
Приток
Отток
Слив
