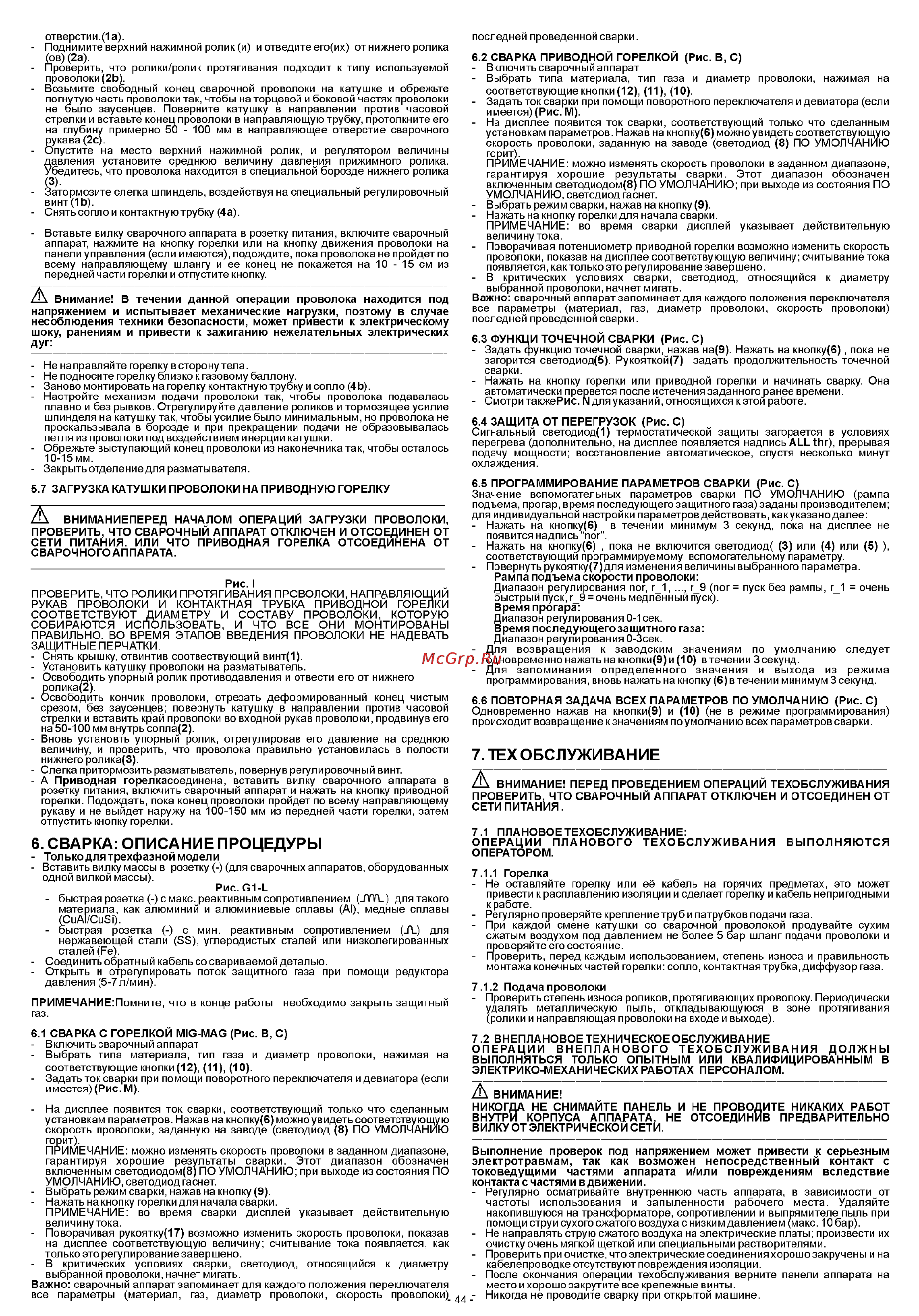

отверстии 1 а Поднимите верхний нажимной ролик и и отведите его их от нижнего ролика рв 2а Проверить что ролики ролик протягивания подходит к типу используемом проволоки 2Ь Возьмите свободный конец сварочной проволоки на катушке и обрежьте погнутую часть проволоки так чтобы на торцевой и боковой частях проволоки не было заусенцев Поверните катушку в направлении против часовой стрелки и вставьте конец проволоки в направляющую трубку протолкните его на глубину примерно 50 100 мм в направляющее отверстие сварочного рукава 2с Опустите на место верхний нажимной ролик и регулятором величины давления установите среднюю величину давления прижимного ролика Убедитесь что проволока находится в специальной борозде нижнего ролика Затормозите слегка шпиндель воздействуя на специальный регулировочный винт 1Ь Снять сопло и контактную трубку 4а Вставьте вилку сварочного аппарата в розетку питания включите сварочный аппарат нажмите на кнопку горелки или на кнопку движения проволоки на панели управления если имеются подождите пока проволока не пройдет по всему направляющему шлангу и ее конец не покажется на 10 15 см из передней части горелки и отпустите кнопку А Внимание В течении данной операции проволока находится под напряжением и испытывает механические нагрузки поэтому в случае несоблюдения техники безопасности может привести к электрическому шоку ранениям и привести к зажиганию нежелательных электрических Дуг Не направляйте горелку в сторону тела Не подносите горелку близко к газовому баллону Заново монтировать на горелку контактную трубку и сопло 4Ь Настройте механизм подачи проволоки так чтобы проволока подавалась плавно и без рывков Отрегулируйте давление роликов и тормозящее усилие шпинделя на катушку так чтобы усилие было минимальным но проволока не проскальзывала в борозде и при прекращении подачи не образовывалась петля из проволоки под воздействием инерции катушки Обрежьте выступающий конец проволоки из наконечника так чтобы осталось 10 15 мм Закрыть отделение для разматывателя 5 7 ЗАГРУЗКА КАТУШКИ ПРОВОЛОКИ НА ПРИВОДНУЮ ГОРЕЛКУ Z ВНИМАНИЕПЕРЕД НАЧАЛОМ ОПЕРАЦИЙ ЗАГРУЗКИ ПРОВОЛОКИ ПРОВЕРИТЬ ЧТО СВАРОЧНЫЙ АППАРАТ ОТКЛЮЧЕН И ОТСОЕДИНЕН ОТ СЕТИ ПИТАНИЯ ИЛИ ЧТО ПРИВОДНАЯ ГОРЕЛКА ОТСОЕДИНЕНА ОТ СВАРОЧНОГО АППАРАТА последней проведенной сварки 6 2 СВАРКА ПРИВОДНОЙ ГОРЕЛКОЙ Рис В С Включить сварочный аппарат Выбрать типа материала тип газа и диаметр проволоки нажимая на соответствующие кнопки 12 11 10 Задать ток сварки при помощи поворотного переключателя и девиатора если имеется Рис М На дисплее появится ток сварки соответствующий только что сделанным установкам параметров Нажав на кнопку б можно увидеть соответствующую скорость проволоки заданную на заводе светодиод 8 ПО УМОЛЧАНИЮ горит ПРИМЕЧАНИЕ можно изменять скорость проволоки в заданном диапазоне гарантируя хорошие результаты сварки Этот диапазон обозначен включенным светодиодом 8 ПО УМОЛЧАНИЮ при выходе из состояния ПО УМОЛЧАНИЮ светодиод гаснет Выбрать режим сварки нажав на кнопку 9 Нажать на кнопку горелки для начала сварки ПРИМЕЧАНИЕ во время сварки дисплей указывает действительную величину тока Поворачивая потенциометр приводной горелки возможно изменить скорость проволоки показав на дисплее соответствующую величину считывание тока появляется кактолько это регулирование завершено В критических условиях сварки светодиод относящийся к диаметру выбранной проволоки начнет мигать Важно сварочный аппарат запоминает для каждого положения переключателя все параметры материал газ диаметр проволоки скорость проволоки последней проведенной сварки 6 3 ФУНКЦИ ТОЧЕЧНОЙ СВАРКИ Рис С Задать функцию точечной сварки нажав на 9 Нажать на кнопку б пока не загорится светодиод 5 Рукояткой 7 задать продолжительность точечной сварки Нажать на кнопку горелки или приводной горелки и начинать сварку Она автоматически прервется после истечения задан ногофанее времени Смотри такжеРис N для указаний относящихся к этой работе 6 4 ЗАЩИТА ОТ ПЕРЕГРУЗОК Рис С Сигнальный светодиод 1 термостатической защиты загорается в условиях перегрева дополнительно на дисплее появляется надпись ALL thr прерывая подачу мощности восстановление автоматическое спустя несколько минут охлаждения 6 5 ПРОГРАММИРОВАНИЕ ПАРАМЕТРОВ СВАРКИ Рис С Значение вспомогательных параметров сварки ПО УМОЛЧАНИЮ рампа подъема прогар время последующего защитного газа заданы производителем для индивидуальной настройки параметров действовать какуказано далее Нажать на кнопку б в течении минимум 3 секунд пока на дисплее не появится надпись пог Нажать на кнопку б пока не включится светодиод 3 или 4 или 5 соответствующий программируемому вспомогательному параметру Повернуть рукоятку 7 для изменения величины выбранного параметра Рампа подъема скорости проволоки Рис I ПРОВЕРИТЬ ЧТО РОЛИКИ ПРОТЯГИВАНИЯ ПРОВОЛОКИ НАПРАВЛЯЮЩИЙ РУКАВ ПРОВОЛОКИ И КОНТАКТНАЯ ТРУБКА ПРИВОДНОИ ГОРЕЛКИ СООТВЕТСТВУЮТ ДИАМЕТРУ И СОСТАВУ ПРОВОЛОКИ КОТОРУЮ СОБИРАЮТСЯ ИСПОЛЬЗОВАТЬ И ЧТО ВСЕ ОНИ МОНТИРОВАНЫ ПРАВИЛЬНО ВО ВРЕМЯ ЭТАПОВ ВВЕДЕНИЯ ПРОВОЛОКИ НЕ НАДЕВАТЬ ЗАЩИТНЫЕ ПЕРЧАТКИ Снять крышку отвинтив соотвествующий винт 1 Установить катушку проволоки на разматыватель Освободить упорный ролик противодавления и отвести его от нижнего ёолика 2 свободить кончик проволоки отрезать деформированный конец чистым срезом без заусенцев повернуть катушку в направлении против часовой стрелки и вставить край проволоки во входной рукав проволоки продвинув его на 50 100 мм внутрь сопла 2 Вновь установть упорный ролик отрегулировав его давление на среднюю величину и проверить что проволока правильно установилась в полости нижнего ролика З Слегка притормозить разматыватель повернув регулировочный винт А Приводная горелкасоединена вставить вилку сварочного аппарата в розетку питания включить сварочный аппарат и нажать на кнопку приводной горелки Подождать пока конец проволоки пройдет по всему направляющему рукаву и не выйдет наружу на 100 150 мм из передней части горелки затем отпустить кнопку горелки Диапазон регулирования пог г_1 г_9 пог пуск без рампы г_1 очень оыстрый пуск г_9 очень медленный пуск Время прогара Диапазон регулирования 0 1 сек Время последующего защитного газа Диапазон регулирования 0 Зсек Для возвращения к заводским значениям по умолчанию следует одновременно нажать на кнопки 9 и 10 в течении 3 секунд Для запоминания определенного значения и выхода из режима программирования вновь нажать на кнопку 6 в течении минимум 3 секунд 6 6 ПОВТОРНАЯ ЗАДАЧА ВСЕХ ПАРАМЕТРОВ ПО УМОЛЧАНИЮ Рис С Одновременно нажав на кнопки 9 и 10 не в режиме программирования происходит возвращение кзначениям поумолчанию всех параметров сварки 7 ТЕХ ОБСЛУЖИВАНИЕ Ж ВНИМАНИЕ ПЕРЕД ПРОВЕДЕНИЕМ ОПЕРАЦИЙ ТЕХОБСЛУЖИВАНИЯ ПРОВЕРИТЬ ЧТО СВАРОЧНЫЙ АППАРАТ ОТКЛЮЧЕН И ОТСОЕДИНЕН ОТ СЕТИ ПИТАНИЯ 6 СВАРКА ОПИСАНИЕ ПРОЦЕДУРЫ 7 1 ПЛАНОВОЕ ТЕХОБСЛУЖИВАНИЕ ОПЕРАЦИИ ПЛАНОВОГО ТЕХОБСЛУЖИВАНИЯ ВЫПОЛНЯЮТСЯ ОПЕРАТОРОМ Вставить вилку массы в розетку для сварочных аппаратов оборудованных одной вилкой массы 7 1 1 Горелка быстрая розетка с макс реактивным сопротивлением JYYL для такого материала как алюминий и алюминиевые сплавы AI медные сплавы CuAI CuSi быстрая розетка с мин реактивным сопротивлением _Л_ для нержавеющей стали S3 углеродистых сталей или низколегированных сталей Fe Соединить обратный кабель со свариваемой деталью Открыть и отрегулировать поток защитного газа при помощи редуктора давления 5 7 л мин 7 1 2 Подача проволоки Толькодлятрехфазной модели Рис G1 L ПРИМЕЧАНИЕ Помните что в конце работы необходимо закрыть защитный газ 6 1 СВАРКА С ГОРЕЛКОЙ MIG MAG Рис В С Включить сварочный аппарат Выбрать типа материала тип газа и диаметр проволоки нажимая на соответствующие кнопки 12 11 10 Задать ток сварки при помощи поворотного переключателя и девиатора если имеется Рис М Не оставляйте горелку или её кабель на горячих предметах это может привести к расплавлению изоляции и сделает горелку и кабель непригодными к работе Регулярно проверяйте крепление труб и патрубков подачи газа При каждой смене катушки со сварочной проволокой продувайте сухим сжатым воздухом под давлением не более 5 бар шланг подачи проволоки и проверяйте его состояние Проверить перед каждым использованием степень износа и правильность монтажа конечных частей горелки сопло контактная трубка диффузор газа Проверить степень износа роликов протягивающих проволоку Периодически удалять металлическую пыль откладывающуюся в зоне протягивания ролики и направляющая проволоки на входе и выходе 7 2 ВНЕПЛАНОВОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ОПЕРАЦИИ ВНЕПЛАНОВОГО ТЕХОБСЛУЖИВАНИЯ ДОЛЖНЫ ВЫПОЛНЯТЬСЯ ТОЛЬКО ОПЫТНЫМ ИЛИ КВАЛИФИЦИРОВАННЫМ в ЭЛЕКТРИКО МЕХАНИЧЕСКИХ РАБОТАХ ПЕРСОНАЛОМ Ж ВНИМАНИЕ НИКОГДА НЕ СНИМАЙТЕ ПАНЕЛЬ И НЕ ПРОВОДИТЕ НИКАКИХ РАБОТ На дисплее появится ток сварки соответствующий только что сделанным ВНУТРИ КОРПУСА АППАРАТА НЕ ОТСОЕДИНИВ ПРЕДВАРИТЕЛЬНО установкам параметров Нажав на кнопку б можно увидеть соответствующую ВИЛКУ ОТ ЭЛЕКТРИЧЕСКОЙ СЕТИ скорость проволоки заданную на заводе светодиод 8 ПО УМОЛЧАНИЮ горит ПРИМЕЧАНИЕ можно изменять скорость проволоки в заданном диапазоне Выполнение проверок под напряжением может привести к серьезным гарантируя хорошие результаты сварки Этот диапазон обозначен электротравмам так как возможен непосредственный контакт с включенным светодиодом 8 ПО УМОЛЧАНИЮ при выходе из состояния ПО токоведущими частями аппарата и или повреждениям вследствие УМОЛЧАНИЮ светодиод гаснет контакта с частями в движении Выбрать режим сварки нажав на кнопку 9 Регулярно осматривайте внутреннюю часть аппарата в зависимости от Нажать на кнопку горелки для начала сварки частоты использования и запыленности рабочего места Удаляйте ПРИМЕЧАНИЕ во время сварки дисплей указывает действительную накопившуюся на трансформаторе сопротивлении и выпрямителе пыль при величину тока помощи струи сухого сжатого воздуха с низким давлением макс Юбар Поворачивая рукоятку 17 возможно изменить скорость проволоки показав Не направлять струю сжатого воздуха на электрические платы произвести их на дисплее соответствующую величину считывание тока появляется как очистку очень мягкой щеткой или специальными растворителями только это регулирование завершено Проверить при очистке что электрические соединения хорошо закручены и на В критических условиях сварки светодиод относящийся к диаметру кабелепроводке отсутствуют повреждения изоляции выбранной проволоки начнет мигать После окончания операции техобслуживания верните панели аппарата на Важно сварочный аппарат запоминает для каждого положения переключателя место и хорошо закрутите все крепежные винты все параметры материал газ диаметр проволоки скорость проволоки 44 Никогда не проводите сварку при открытой машине
