140 Функциональное описание CG Drives & Automation, 01-5325-09r2
При выборе значения “Автомат-кий” используется
оптимальное значение, соответствующее внутренней
расчетной модели двигателя. Значение "Oпpeд пoльз"
можно выбрать, когда условия запуска не изменяются
и всегда необходим значительный пусковой момент.
Фиксированное значение IxR компенсации можно
установить в меню [353].
Информация для интерфейса

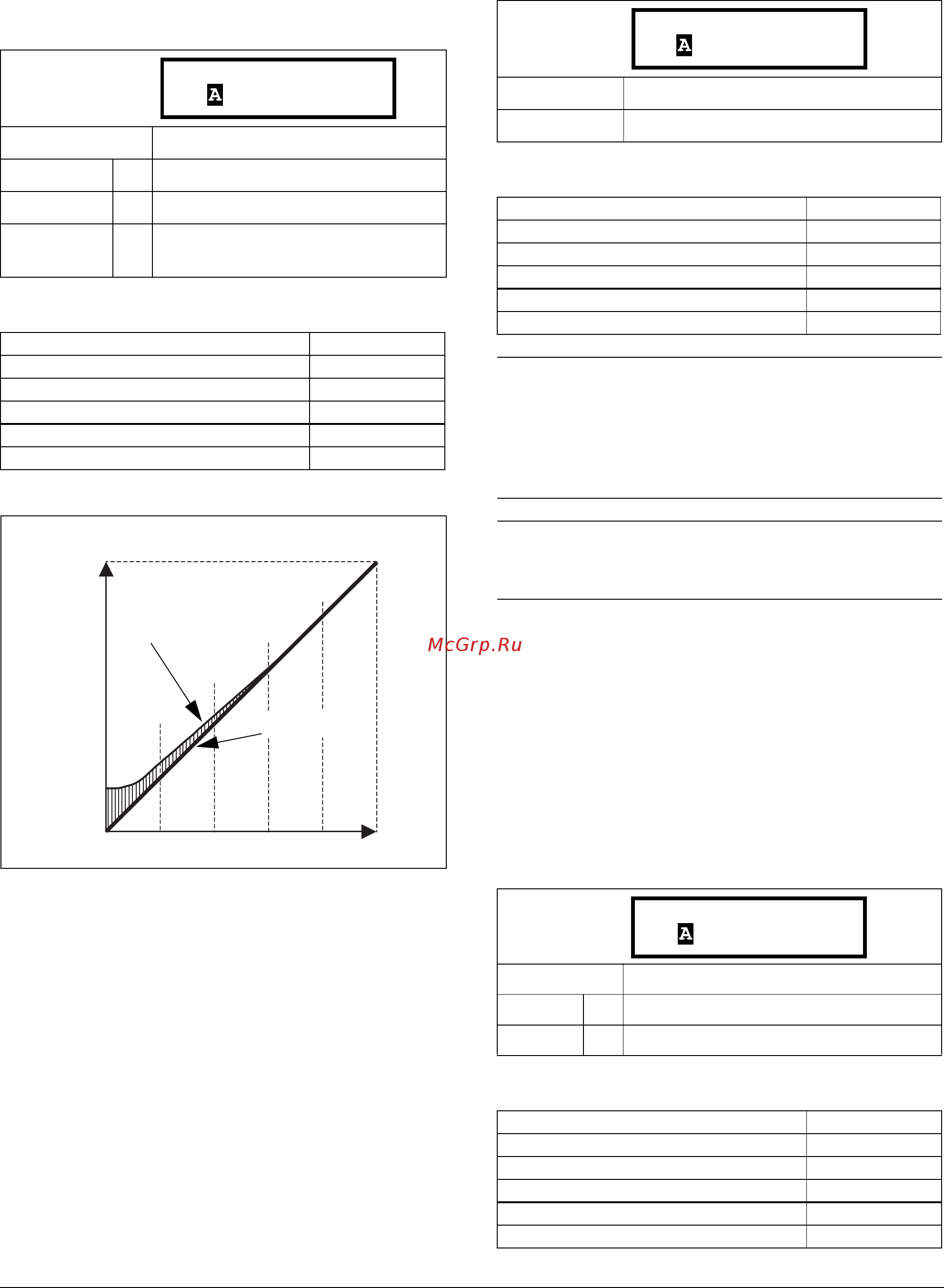

Рис. 101IxR компенсация при линейной зависимости В/
Гц
IxR компенсация, определяемая
пользователем [353]
Отображается только, если в предыдущем меню
выбрано значение "Oпpeд пoльз".
Информация для интерфейса
Оптимизация пoля [354]
Оптимизация поля снижает потребление энергии и
шум двигателя при низкой нагрузке или ее
отсутствии.
Оптимизация поля уменьшает соотношение В/Гц в
зависимости от фактической нагрузки на двигатель
при установившемся процессе. На Рис. 102 показана
область, в которой оптимизация поля активна.
Информация для интерфейса
По умолчанию: Выкл
Выкл 0 Функция отключена
Автомат-кий 1 Автоматическая компенсация
Опред польз 2
Определяемое пользователем
значение в процентах.
Номер регистра Modbus/DeviceNet: 43142
Ячейка/указатель Profibus 169/46
Указатель EtherCAT (шестнадцатеричный)4c46
Указатель Profinet IO 19526
Формат данных Fieldbus UInt
Формат данных Modbus UInt
352 IxR Кoмпeнc
Stp Выкл
10 20 30 40 50
Hz
f
25
%
U
100
IxR Кoмпeнc=25%
IxR Кoмпeнc=0%
По умолчанию:0.0%
Диапазон: 0–25% x U
НОМ
(точность 0,1%)
Номер регистра Modbus/DeviceNet: 43143
Ячейка/указатель Profibus 169/47
Указатель EtherCAT (шестнадцатеричный)4c47
Указатель Profinet IO 19527
Формат данных Fieldbus Long, 1= 0,1 %
Формат данных Modbus EInt
ПРИМЕЧАНИЕ. Слишком высокий уровень IxR
компенсации может привести к магнитному
насыщению двигателя. Это может стать причиной
аварии "Power Fault" (неисправность силовой цепи).
Эффект IxR компенсации усиливается при
увеличении мощности двигателя.
ПРИМЕЧАНИЕ. При низкой скорости может произойти
перегрев двигателя. Поэтому параметр "Ток защ I
2
t"
[232] должен быть установлен правильно.
По умолчанию: Выкл
Выкл 0 Функция отключена
Вкл 1 Функция включена
Номер регистра Modbus/DeviceNet: 43144
Ячейка/указатель Profibus 169/48
Указатель EtherCAT (шестнадцатеричный)4c48
Указатель Profinet IO 19528
Формат данных Fieldbus UInt
Формат данных Modbus UInt
353 IxR Кoмп плз
Stp 0,0%
354 Oптим пoля
Stp Выкл
