184 Функциональное описание CG Drives & Automation, 01-5325-09r2

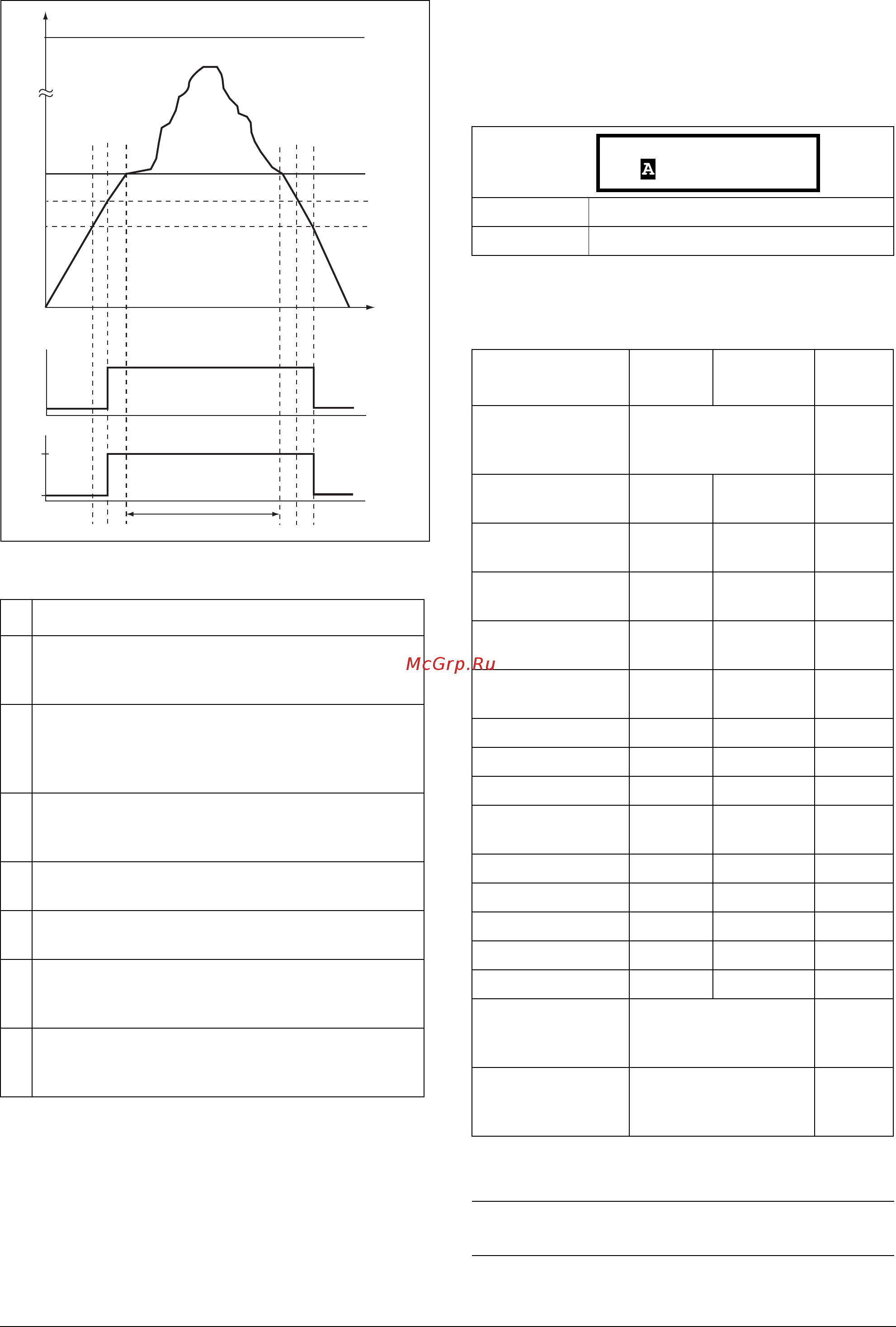

Рис. 126
Аналоговый компаратор 1,
Высокий уровень [6112]
?становка высокого уровня аналогового компаратора в
соответствии со значением, выбранным в меню
[6111].
Диапазон настроек «Мин/Макс» для меню
[6112]
№Описание
1
Сигнал задания проходит значение "Hиз Уpв" снизу
(положительный угол наклона), выход компаратора
АК1 сохраняется на низком уровне, режим=СТОП.
2
Сигнал задания проходит значение "Выс Уpв" снизу
(положительный угол наклона), выход компаратора
АК1 устанавливается на высокий уровень,
режим=РАБОТА.
3
Сигнал задания проходит уровень порога 4 мА,
скорость двигателя
теперь пропорциональна сигналу
задания.
T
В течение этого периода скорость пропорциональна
сигналу задания.
4
Сигнал задания достигает порогового уровня,
скорость двигателя 0 об/мин, режим = РАБОТА.
5
Сигнал задания проходит значение "Выс Уpв" сверху
(отрицательный угол наклона), выход компаратора
АК1 сохраняется на высоком уровне, режим=РАБОТА.
6
Сигнал задания проходит значение "Низ
Уpв" сверху
(отрицательный угол наклона), выход компаратора
АК1=СТОП.
1
2
3
4
5
6
20 мА
4 мА
3,2 мА
2,4 мА
AК1 Bыc Уpв = 16%
AК1 Hиз Уpв = 12%
Скорость, об/мин
Опорный сигнал AнBx1
AК1
Режим
РАБОТА
СТОП
T
t
t
t
По умолчанию: 300 об/мин
Диапазон: См. мин/макс. в таблице ниже.
Режим Мин Макс.
Десятичн
ые числа
Пpoцecc Знч
Устанавливается в
настройках процесса
[321] и [322]
3
Процесс Знч 0
Скорость,
об/мин
0
Момент, % 0
Макс.
момент
0
Мощность на валу,
кВт
0
Pн двигателя
x4
0
Эл. мoщнocть, кВт 0
Pн двигателя
x4
0
Ток, А 0
lн двигателя
x4
1
Bыx нaпpяж, В 010001
Частота, Гц 04001
Haпpяж ЦПT, В 012501
Температура
рaдиaтopа,
°C
01001
PT 100_1_2_3, °C-100 300 1
Энергия, кВт/ч 0 1000000 0
Врм работы, ч 0 65535 0
Bpeмя включения, ч 0 65535 0
АнВх 1-4% 0 100 0
Пpoцecc зaд
Устанавливается в
настройках процесса
[321] и [322]
3
Проц Отклон
Устанавливается в
настройках процесса
[321] и [322]
3
ПРИМЕЧАНИЕ. При выборе меню «Биполярн» [6115]
«Мин значение» равно «-Макс» в таблице.
6112 AК1 Bыc Уpв
Stp 300 об/мин
