78 Работа с панелью управления CG Drives & Automation, 01-5325-09r2
Режим местного управления
Режим местного управления используется для
временной работы. При выборе варианта МЕСТНОЕ
управление преобразователем частоты
осуществляется в режиме местного управления,
определенном в меню [2171] и [2172]. Действительное
состояние преобразователя частоты не изменяется,
например состояния запуска/останова и текущая
скорость останутся теми же. При переключении
преобразователя частоты в режим местного
управления на дисплее в поле
B отобразится .
Режим внешнего управления
В режиме внешнего управления преобразователь
частоты управляется в соответствии с выбранным
способом управления в меню «Упp зaдaниeм» [214],
«Пycк/Cтп Упp» [215] и «Упр сбросом» [216].
Чтобы отследить действительное состояние режима
местного или внешнего управления преобразователем
частоты, можно воспользоваться функцией Loc/Rem,
которая доступна на цифровых выходах и реле. Если
преобразователь
частоты настроен на местное
управление, то состояние цифрового выхода и реле
будет активным, уровень сигнала высокий; в режиме
внешнего управления состояние цифрового выхода и
реле будет неактивным, сигнал низкого уровня. См.
меню «Цифpовые выxoды» [540] и «Peлe» [550].
9.2.6 Функциональные кнопки
С помощью функциональных кнопок осуществляется
управление меню, а также они используются для
программирования и вывода значений всех
параметров меню.
L

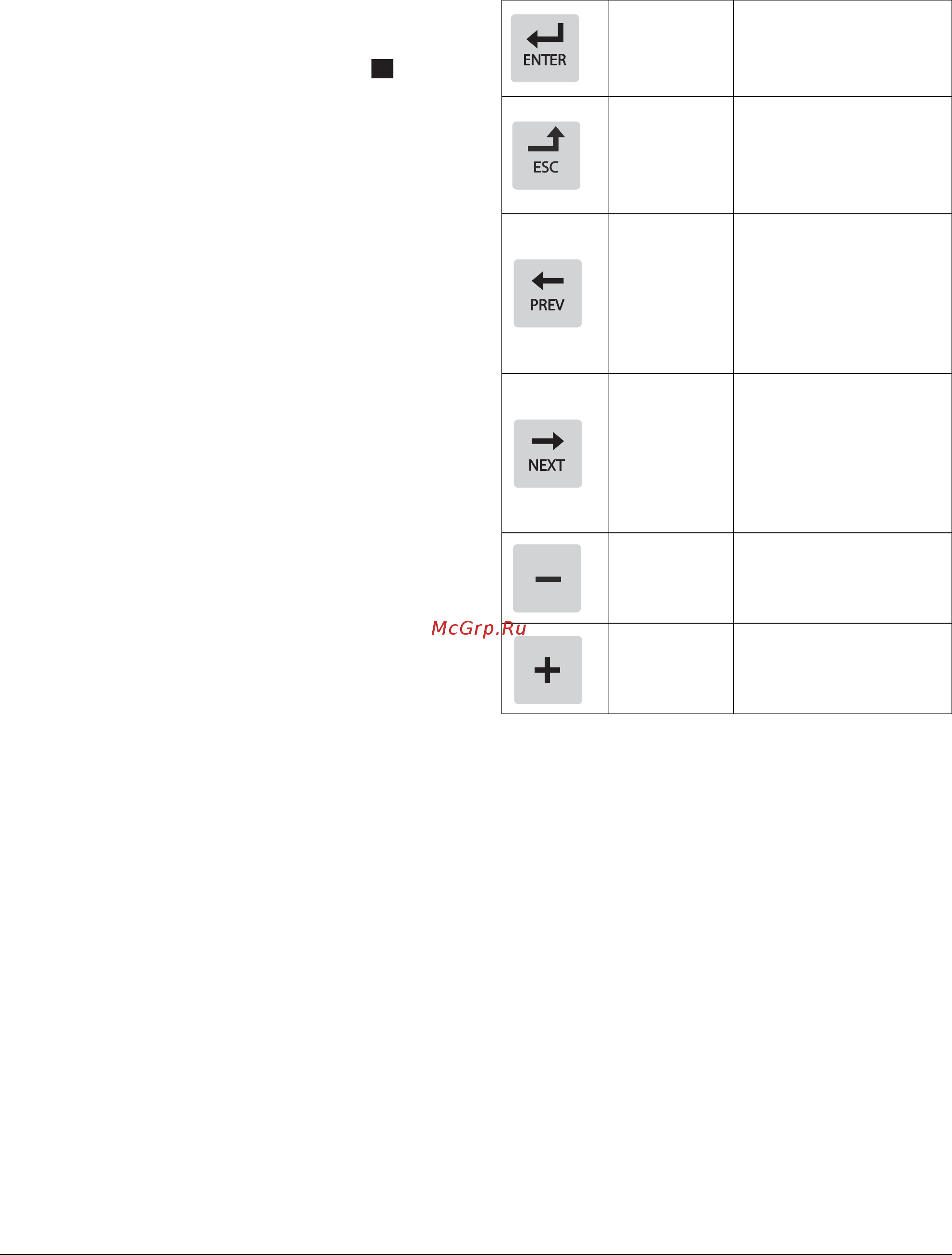

Таблица 21Функциональные кнопки
Кнопка ENTER
- Переход на нижний
уровень меню
- Подтверждение
изменения установки
Кнопка
ESCAPE
- Переход на верхний
уровень меню
- Игнорирование
изменения установки
без подтверждения
Кнопка
PREVIOUS
- Переход к
предыдущему меню на
текущем уровне
- Переход к старшему
разряду числа в
режиме
редактирования
Кнопка NEXT
- Переход к следующему
меню на текущем
уровне
- Переход к младшему
разряду числа
в
режиме
редактирования
Кнопка -
- Уменьшение значения
- Изменение установки
Кнопка +:
- Увеличение значения
- Изменение установки
ESC
NEXT
