CG Drives & Automation, 01--5325-09r2 Основные функции 59

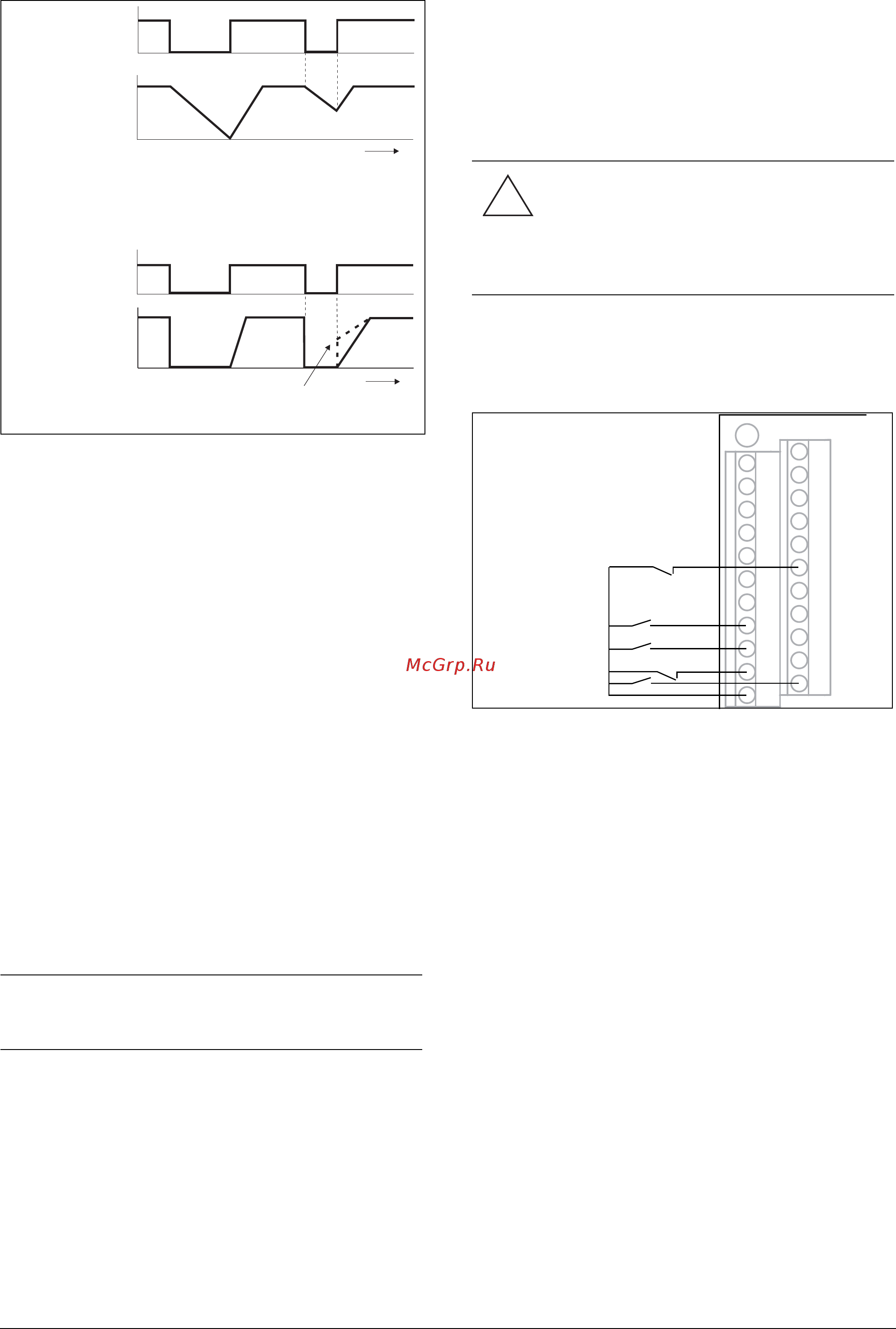

Рис. 57 Функции входов "Стоп" и "Разрешение"
Работа функции сброса и
автосброса
Если преобразователь частоты остановился по при-
чине аварии, сброс преобразователя можно осущест-
вить удаленно с помощью импульса (переход от
"низкого" к "высокому"), подаваемого на вход "Сброс"
(по умолчанию на ЦифВх 8). В зависимости от
выбранного способа управления сброс осуществля-
ется одним из указанных ниже способов.
Управление уровнем
Если состояние входов сохраняется, преобразователь
частоты запустится сразу после команды на сброс.
Управление фронтом
После команды на сброс необходима новая команда на
пуск для включения преобразователя частоты.
Автосброс выполняется при постоянной активности
входа "Сброс". Функции автосброса устанавливаются
в меню "Aвтocбpoc" [240].
Управление входами Пуск/Стоп/Разреше-
ние по уровню.
По умолчанию входы настроены для управления уров-
нем. Это означает, что вход активен при постоянном
высоком уровне сигнала на нем. Такой способ исполь-
зуется наиболее часто, например, при управлении пре-
образователем частоты от контроллера.
Примеры, приведенные в этом и следующем абзаце,
соответствуют назначению входов, показанному на
Рис. 58.
Рис. 58 Пример подключения входов
"Пуск/Стоп/Раз-
решение/Сброс"
Вход "Разрешение" должен быть постоянно активен
для возможности принятия команд на пуск влево или
вправо. Если активны оба входа "Пуск вправо" и
"Пуск влево", преобразователь частоты останавлива-
ется в соответствии с выбранным режимом торможе-
ния. На Рис. 59 приведен пример возможных
ситуаций.
ПРИМЕЧАНИЕ. Если запрограммирована подача
команд управления с клавиатуры или интерфейса,
автосброс невозможен.
(06-F104_NG)
t
t
СТОП
(РЕЖИМ ТОРМ =
ВЫХОД
СКОРОСТЬ
РАЗРЕШЕНИЕ
ВЫХОД
СКОРОСТЬ
(или если выбран "Летящий пуск")
ТОРМОЖЕНИЕ)
ПРЕДУПРЕЖДЕНИЕ!
Управление входами по уровню не отвечает
требованиям Директивы о безопасности
машин и механизмов, если входы
используются непосредственно для пуска и останова
механизма.
!
X1
1
12
22
11
2
3
4
5
6
7
8
9
10
13
14
15
16
17
18
19
20
21
Стоп
Сброс
+24 В
Пуск влево
Пуск влево
Разрешение
