Преобразователи частоты ER-G-220-02
www.erman.ru
10
Для обеспечения надлежащего охлаждения устанавливайте ПЧ на
вертикальную стену с минимальными зазорами как показано на рисунке 3:
>100 мм
>50 мм
>50 мм
>100 мм

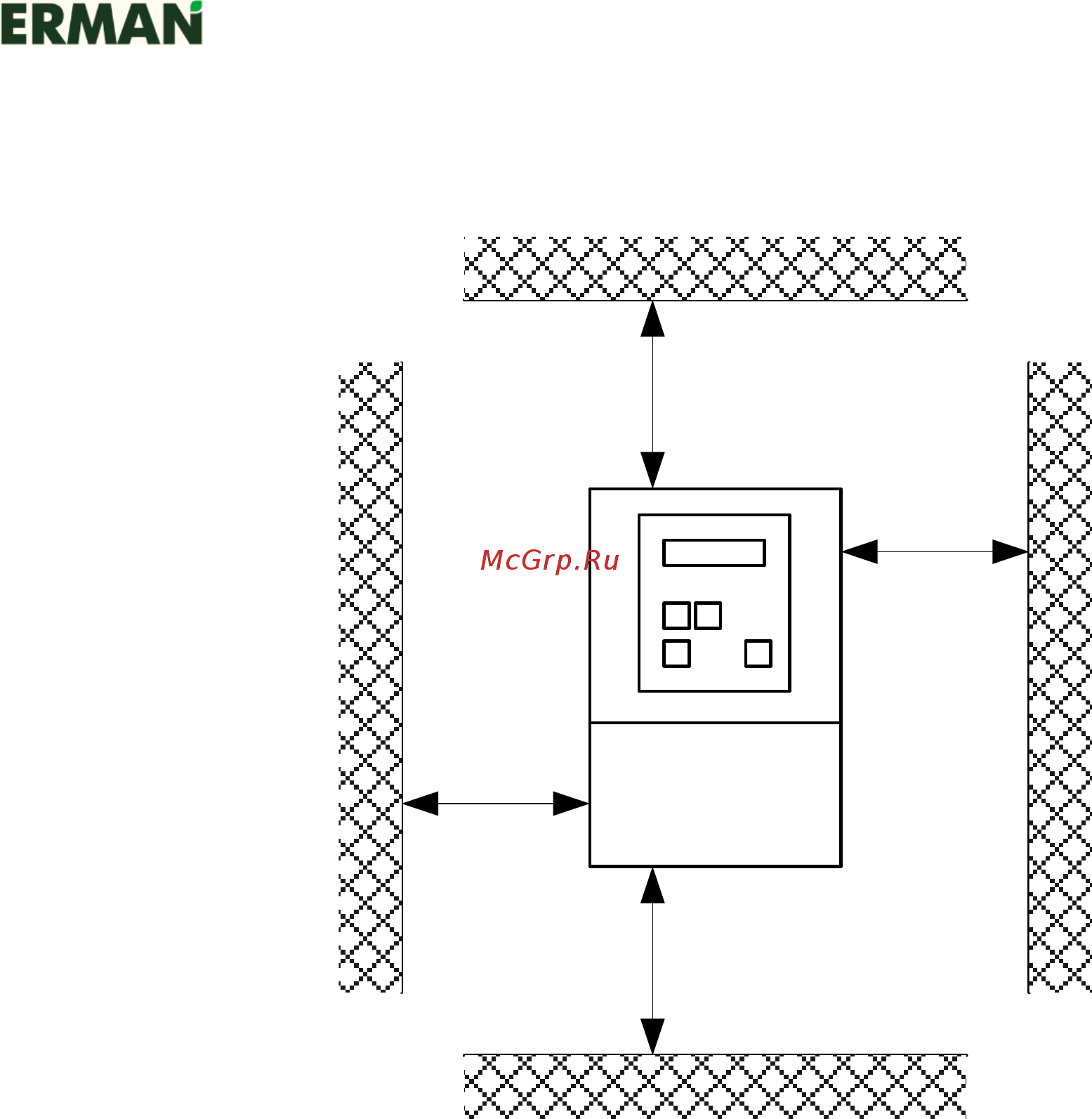

Рисунок 3 – Установка ПЧ
