Преобразователи частоты ER-G-220-02
www.erman.ru
18
8 РАБОТА С ПРЕОБРАЗОВАТЕЛЕМ
8.1 ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИИ
С
ПУСК
СТОП
МЕНЮ
www.erman.ru
Меньше
Больше
Меню Пуск / Стоп
Дисплей

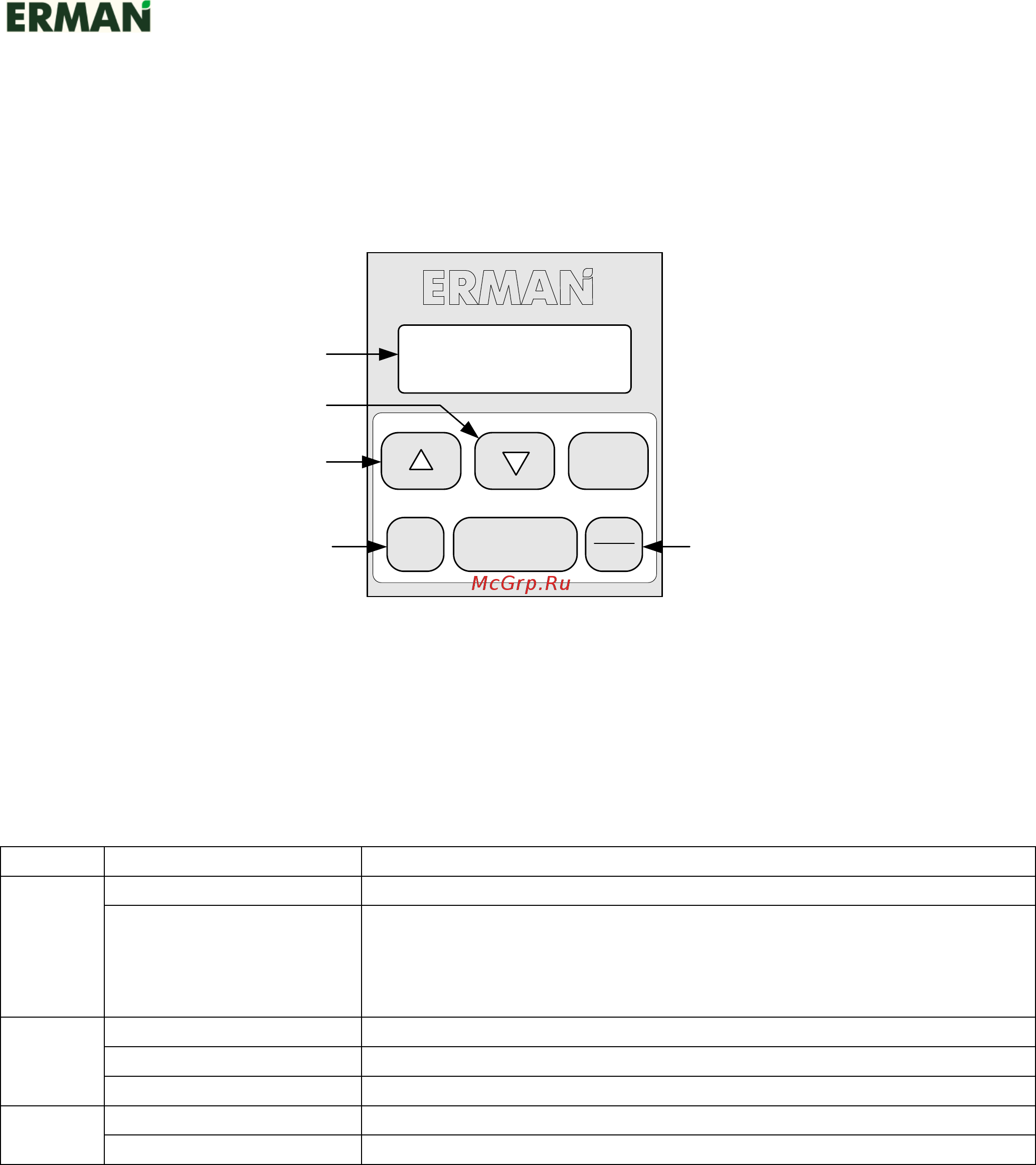

Рисунок 11 – Пульт управления и индикации
Клавиатура
Клавиатура используется для настройки ПЧ и для переключения отображаемых
на дисплее параметров. Описание функций клавиш приведено в таблице 4.
Таблица 4 – Функции клавиатуры ПЧ
Клавиша
Режим
Функции
МЕНЮ
Работа и остановка
Вход в меню
Просмотр меню
Кратковременное нажатие –
Вход во вложенное меню или отображения значения параметра.
Длительное нажатие –
Выход на предыдущий уровень меню
▲, ▼
Работа и остановка
Переключение отображаемого параметра
Просмотр меню
Переключение между вложенными меню или параметрами
Изменение параметра
Нажмите для изменения значения параметра
ПУСК
СТОП
Остановка
Пуск двигателя
Работа
Остановка двигателя
Дисплей
Дисплей (рис. 11) состоит из семисегментного индикатора на четыре символа с
десятичной точкой. Дисплей может отображать параметры состояния, настройки и
коды ошибок ПЧ.
Переключение отображаемых параметров производится клавишами ▲ и ▼
циклически по кругу.
