Преобразователи частоты ER-G-220-02
www.erman.ru
11
6 ПОДКЛЮЧЕНИЕ

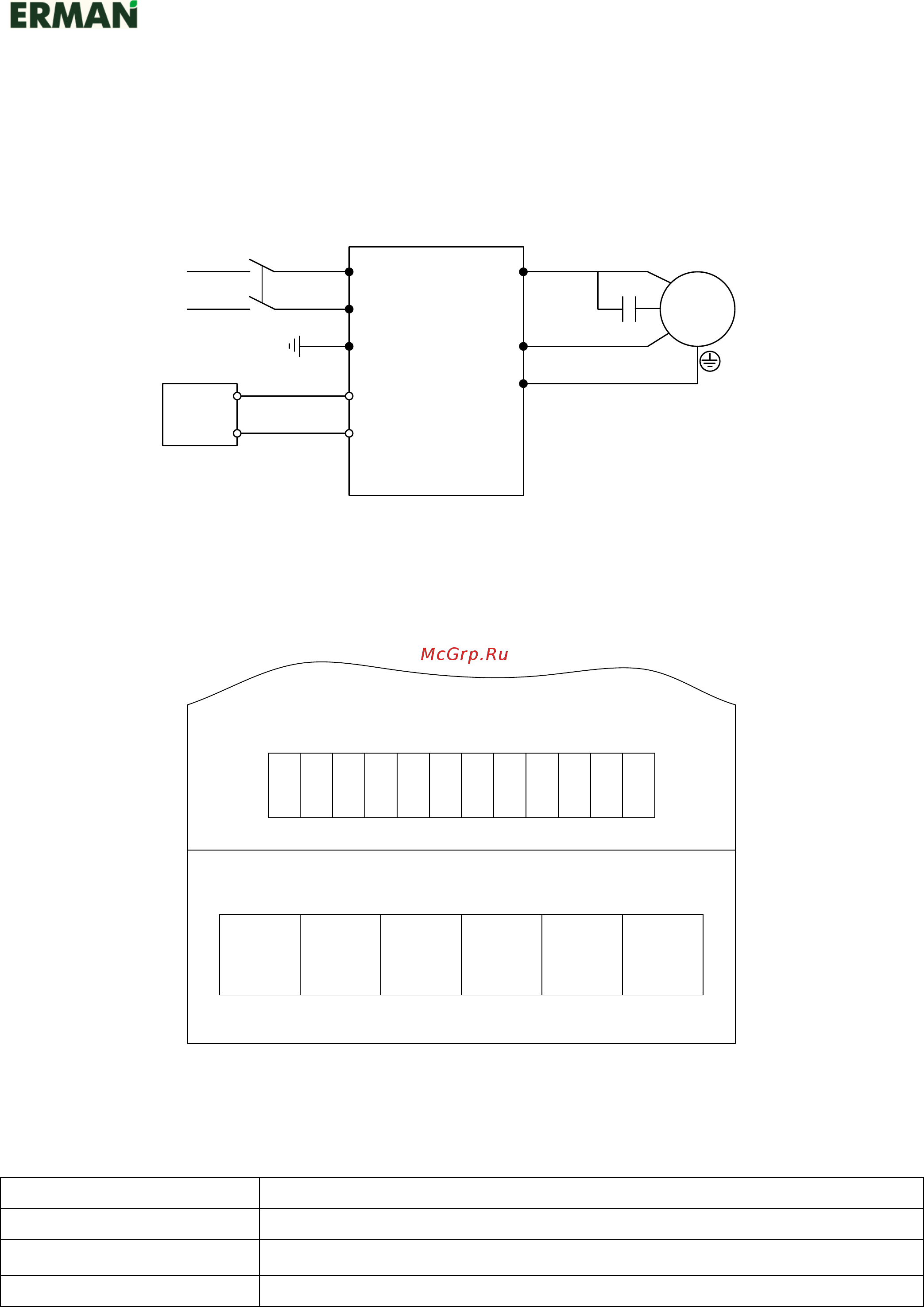

Подключите силовые цепи и датчик давления к ПЧ по схеме, представленной на
рисунке 4.
U
W
G
L
N
G
+U
-U
+U
AIN1
~220
50 Гц
Датчик
давления
M
Рисунок 4 – Схема подключения ПЧ
Расположение силовых клемм и клемм управления ПЧ.
L N G U V W
485A
485B
X1
X2
X3
COM
+U
AIN1
AIN2
COM
Y1
YC
Рисунок 5 –Расположение клемм ПЧ
Назначение клемм приведено в таблице 1.
Таблица 1 – Назначение силовых клемм
Клемма
Назначение
L, N
Сетевое электропитание ~220В 50Гц
G
Заземление
U, W
Однофазный двигатель ~220В 0-50 Гц
