Преобразователи частоты ER-G-220-02
www.erman.ru
26
Р.208
Время торможения, сек
0 – 60
5
Задает время в течение которого ПЧ уменьшает выходную частоту от
номинальной до нуля.

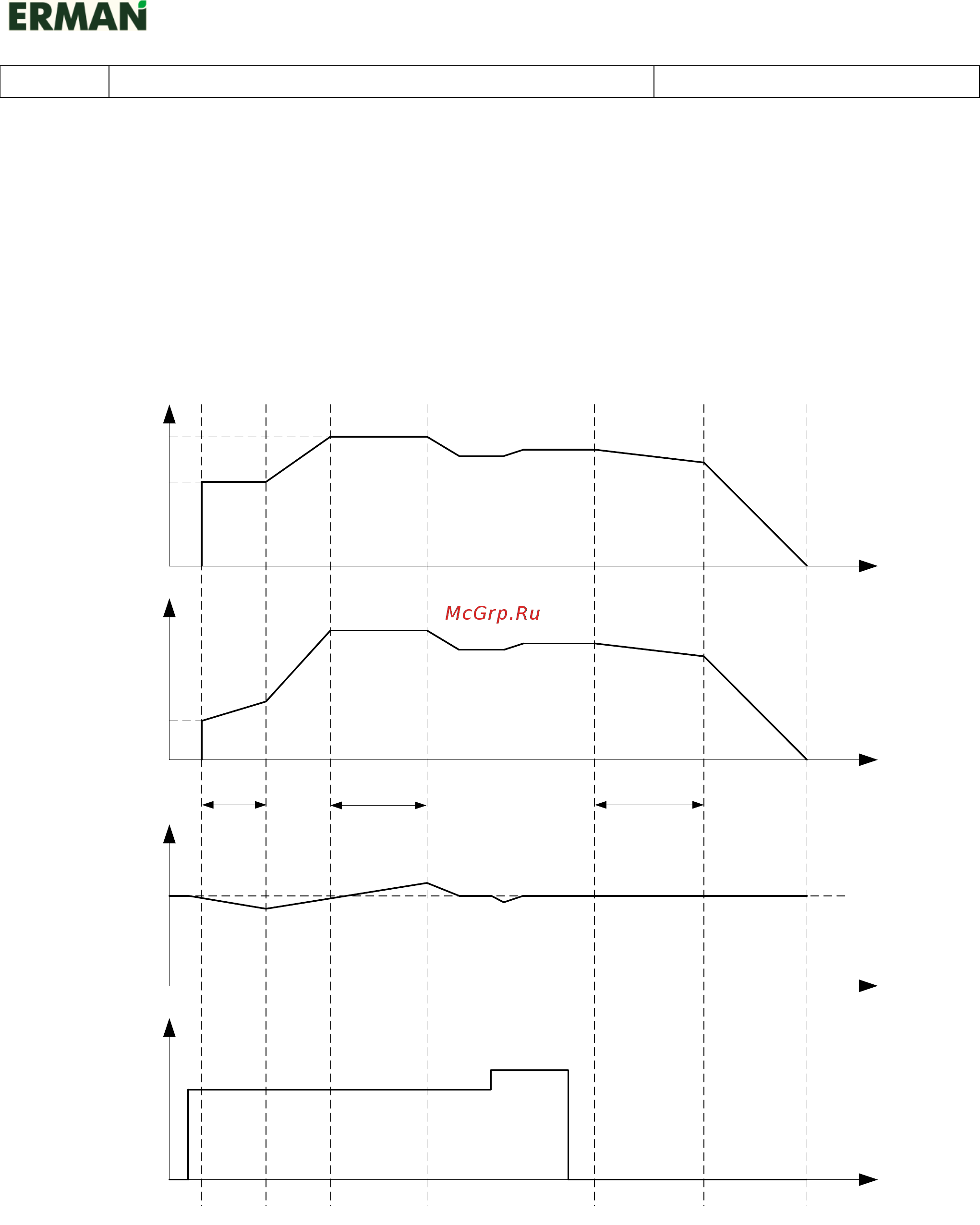

На рисунке 14 показана временная диаграмма работы ПЧ.
Выходная
частота
Выходное
напряжение
Пуск
Время
Время
Разгон
Проверка
пуска
Работа в режиме
регулирования
Проверка
расхода
Переход в
режим сна
Р.104
Р.004
Р.105
Р.112
Давление
воды
Время
Расход
воды
Время
Р.001
Р.106
Р.107
Рисунок 14 – Временная диаграмма работы ПЧ
