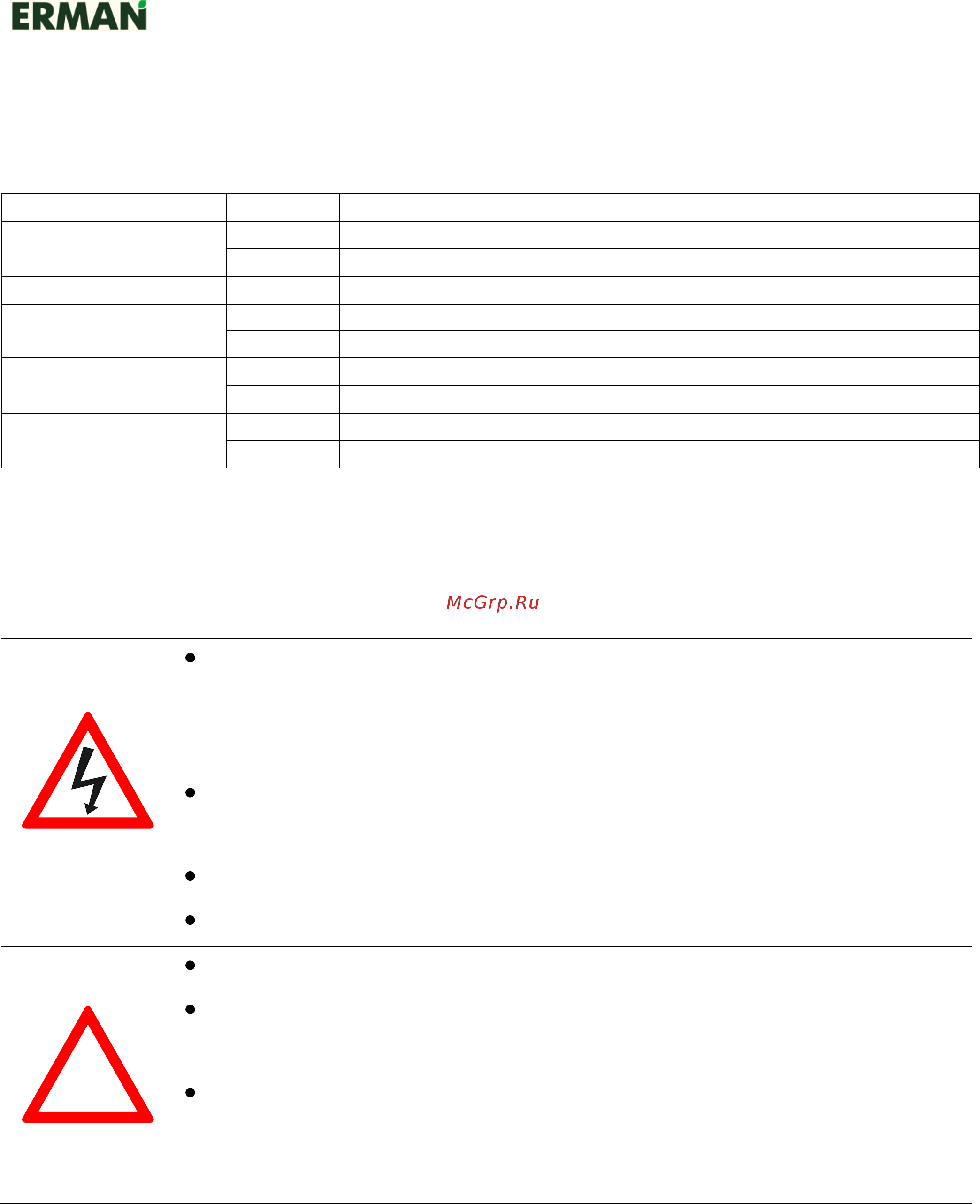

![Erman ER-G-220-02-1,0 [14/32] Заземление](/views2/1574264/page14/bge.png)
Преобразователи частоты ER-G-220-02
www.erman.ru
12
Описание функций клемм управления приведено в таблице 2.
Таблица 2 – Описание функций клемм управления ПЧ
Классификация
Клемма
Функция
Интерфейс RS-485
485A
Положительный провод RS-485 (B)
485B
Отрицательный провод RS-485 (А)
Дискретные входы
X1~X3
Программируемые дискретные входы
Источник питания
+15 В
+U
Выход +15В, 150 мА
COM
Общий провод дискретных входов и источника +15В
Линейный вход
AIN1
Вход 1 сигнала тока 4~20 мА, R
вх
=100 Ом
AIN2
Вход 2 сигнала тока 4~20 мА, R
вх
=100 Ом
Дискретный выход
Y1
Программируемый дискретные выход "открытый коллектор"
YC
Общий провод дискретного выхода
6.1 ЗАЗЕМЛЕНИЕ
Подключите клемму «G» ПЧ к контуру заземления отдельным проводом.
Запрещается заземлять другие устройства на провод
заземления ПЧ.
Площадь поперечного сечения заземляющего провода должна быть выбрана в
соответствии с действующими нормами и должна быть не менее 3,5 мм
2
.
Сопротивление заземления должно быть не более 20 Ом.
Заземлите двигатель отдельным проводом.
!
Провод заземления должен иметь минимальную длину.
При использовании четырехжильного кабеля двигателя соедините четвертой
жилой клемму G и болт заземления двигателя.
Если различное оборудование заземлено в одной точке, то токи утечки могут
стать источником помех, влияющим на всю систему. Разделяйте точки
заземления ПЧ и прочего оборудования.
