Преобразователи частоты ER-G-220-02
www.erman.ru
28
9 ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Производите периодическое обслуживание каждые 3~6 месяцев, в зависимости
от условий эксплуатации.

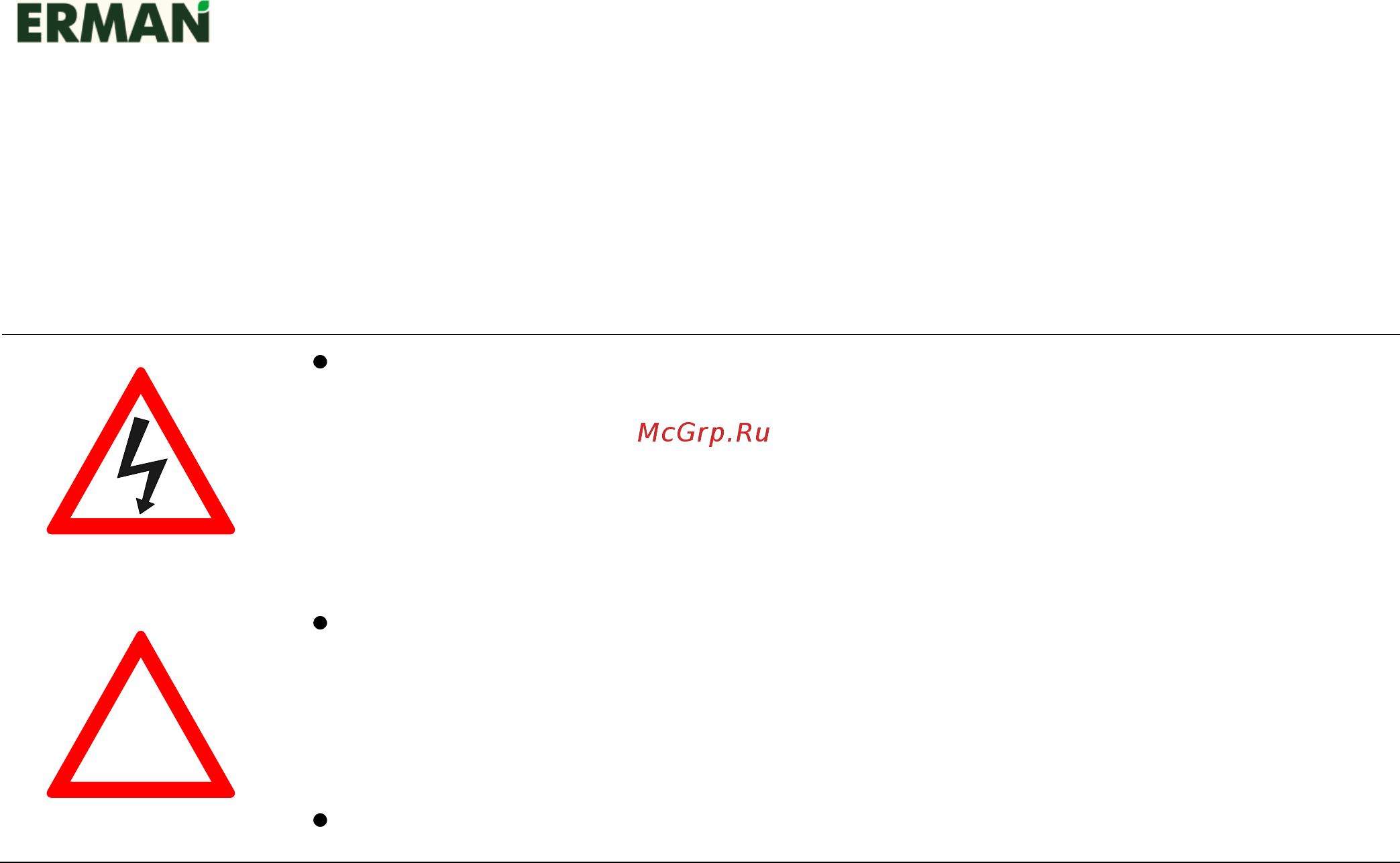

Внутри ПЧ присутствует опасное для жизни напряжение!
Выключите питание ПЧ и дождитесь разряда конденсаторов
(может занять до 10 минут). Индикатор «CHARGE» должен
погаснуть.
!
ПЧ содержит электронные компоненты, чувствительные к
статическому электричеству. Не прикасайтесь к компонентам на
печатной плате ПЧ.
Не вносите изменений в конструкцию ПЧ.
Порядок проведения периодического обслуживания:
а) Проверьте, надежно ли подсоединены силовые кабели. Плохо затянутый
кабель может перегреваться.
б) Проверьте, не повреждены ли силовые кабели и кабели управления.
в) Очистите ПЧ от пыли, используя пылесос.
10 ХРАНЕНИЕ
Условия хранения ПЧ должны соответствовать группе Ж3 по ГОСТ 15150. При
длительном хранении ПЧ при температуре свыше 40
о
С ускоряются процессы
естественного старения электролитических конденсаторов. Для уменьшения
эффектов старения конденсаторов следует включать ПЧ в сеть на 30 минут после
каждых шести месяцев хранения.
