Преобразователь частоты E-V81
28
Система
управления
(ПЛК, пост
оператора)
Сетевой
дроссель
EA-IC
ПЧ ERMAN
Моторный
синус-фильтр
EA-OF
Датчики
М
Автоматизированный
привод
Зона D
Зона C
Зона E
Зона B
Зона A
Сеть электропитания
Зона F
Шкаф управления двигателем
Сетевой фильтр
радиопомех
EA-IF
АВ
Моторный
дроссель
EA-OC
АВ
АСУТП
верхнего
уровня

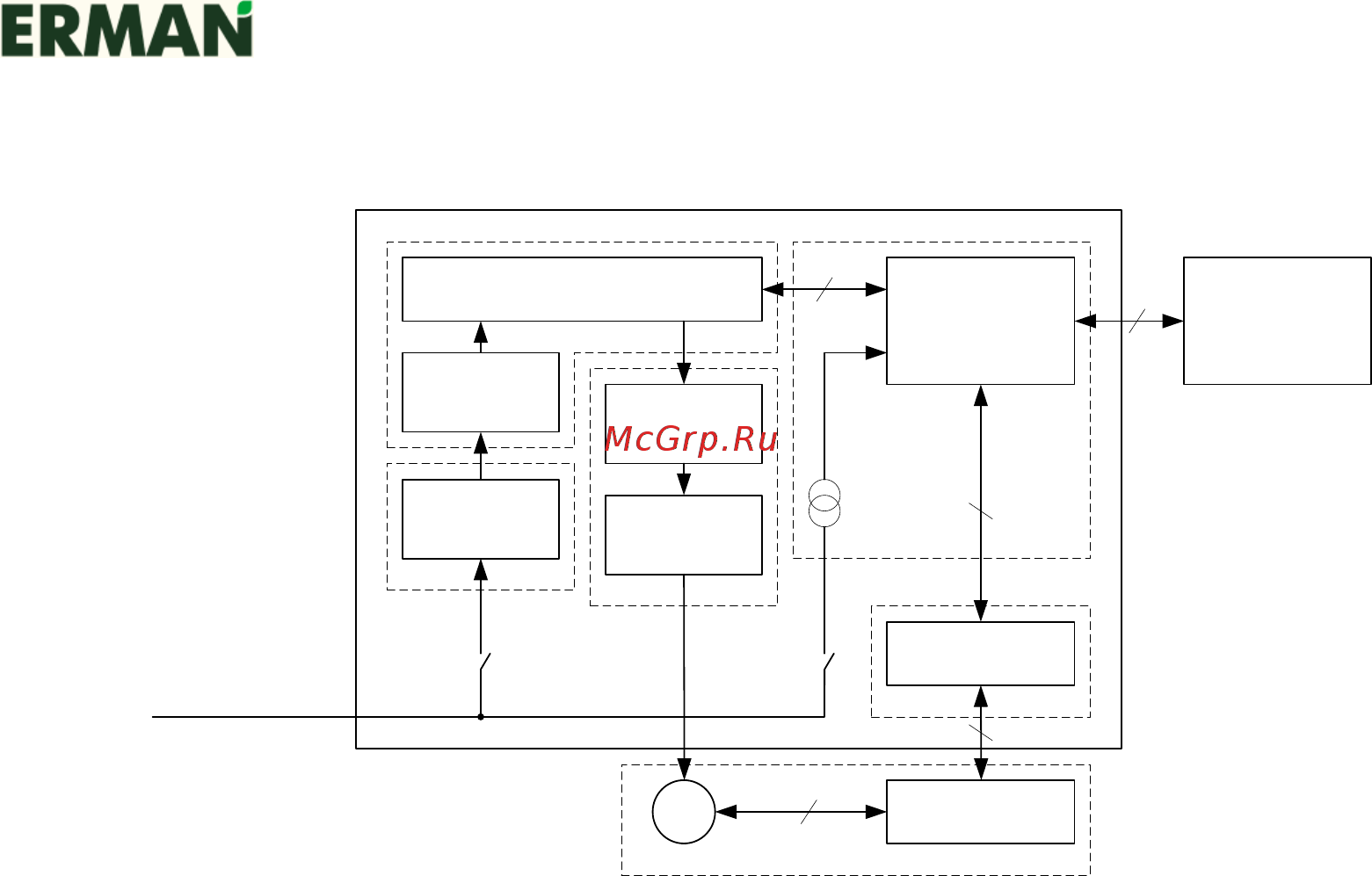

Рисунок 5-29 – Размещение устройств автоматики в шкафу
Примечания:
В зоне А должны быть расположены устройства автоматики и управления и их
источники питания.
В зоне В должны быть расположены датчики.
В зоне С должны размещаться устройства – источники помех: ПЧ, сетевой фильтр
радиопомех, тормозной блок и контакторы.
В зоне D должны размещаться сетевой ввод в шкаф и сетевой дроссель.
Зона Е предназначена для размещения моторного синус-фильтра, моторного
дросселя и силовой проводки двигателя.
Зона F предназначена для установки двигателя и исполнительных механизмов.
Зоны должны быть разнесены в объеме шкафа не менее чем на 20 см. Разделение
зон должно быть выполнено в виде заземленных металлических пластин для уменьшения
влияния перекрестных помех. Кабели разного назначения должны быть проложены в
отдельных кабель-каналах. Между зонами могут устанавливаться устройства защиты
интерфейсов от импульсных помех (УЗИП).
Болт заземления двигателя должен быть соединен с клеммой G ПЧ четвертым
проводом в кабеле двигателя. Если кабель двигателя экранирован, либо проложен в
стальной трубе, экран либо труба должны быть заземлены с обеих сторон. Для надежного
контакта цепей заземления рекомендуется использовать крепежные шайбы с насечкой.
Сигнальные кабели 0-10 В, 4-20 мА и RS-485 должны быть экранированы. Экраны
сигнальных кабелей должны заземляться с одной стороны, предпочтительно на удаленной
от ПЧ стороне. Избегайте случайных контактов кабельных экранов с металлическими
деталями, корпусами шкафов и т.д., так как это может приводить к сбоям в работе
оборудования вследствие действия помех. В случае сигнальных кабелей значительной
длины, рекомендуется установка грозозащитных модулей на входе ПЧ.
Чтобы избежать перекрестных наводок, рекомендуется силовой кабель двигателя
прокладывать отдельно от кабеля питания и сигнальных кабелей. При параллельной
укладке длинных участков кабеля сигнальные кабели должны размещаться на расстоянии
не менее 30 см от силовых кабелей и пересекать кабели питания перпендикулярно:
