Преобразователь частоты E-V81
80
на соответствующие функции, можно включать/отключать одну из 4 групп времени
разгона/торможения.
P8.09
Резонансная частота 1, Гц
0,00...максимальная частота
0,00
☆
P8.10
Резонансная частота 2, Гц
0,00...максимальная частота
0,00
☆
P8.11
Диапазон резонанса, Гц
0,00...максимальная частота
0,00
☆

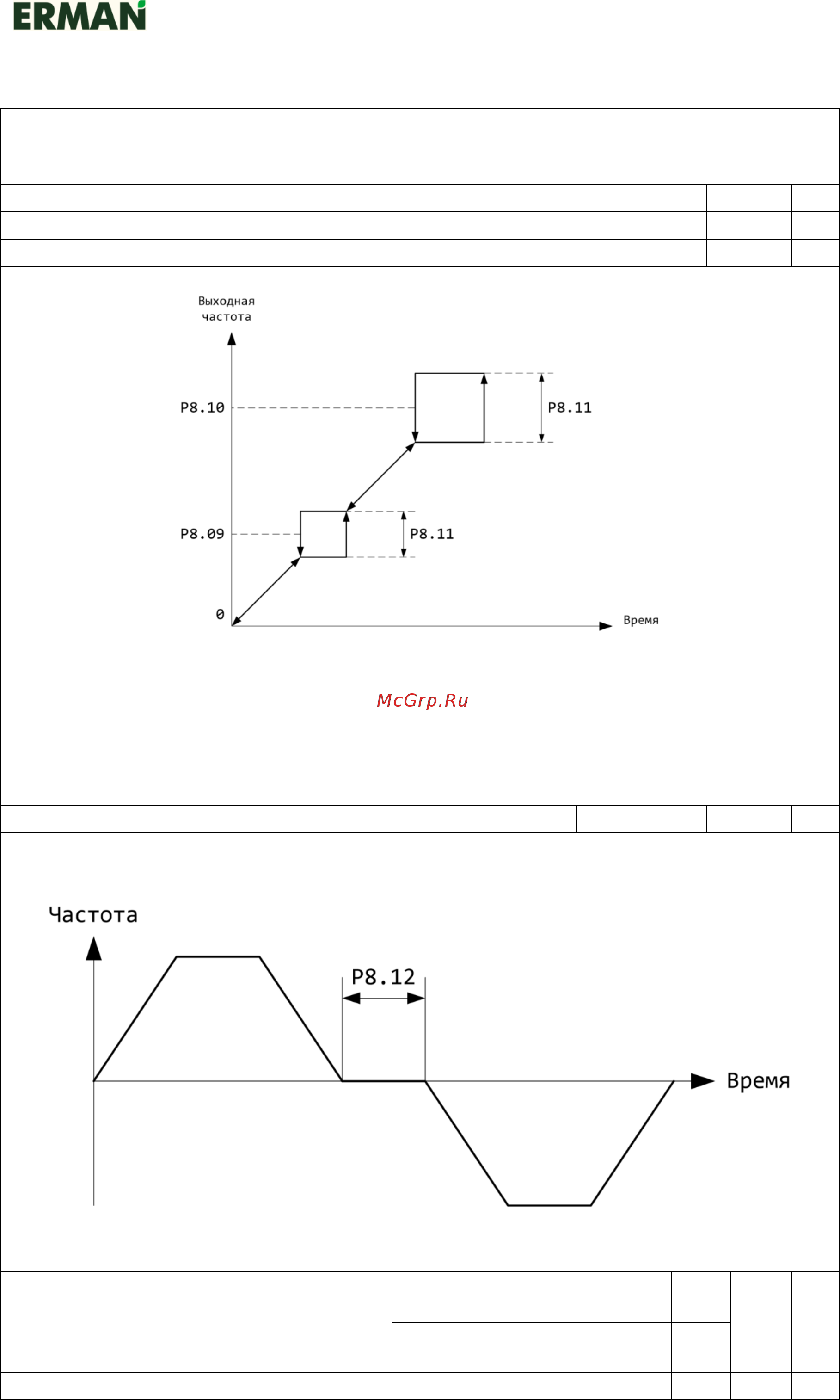

Рис.6-14. Пропуск резонансных частот привода
При необходимости задайте резонансные частоты привода, чтобы избежать его длительной
работы с механическим резонансом. ПЧ будет пропускать диапазоны резонансных частот ,
линейно проходя их на разгоне и торможении. Может быть установлено до 2-х резонансных
частот привода. Функция пропуска отключается, если резонансная частота установлена в 0.
P8.12
Пауза при смене направления вращения, с
0,00...3000,0
0
,
0
☆
Пауза после остановки до начала
вращения в противоположном направлении.
Рис.6-15. Пауза при смене направления вращения
P8.13
Запрет вращения в обратном
направлении
Вращение в обратную
сторону разрешено
0
0
☆
Вращение в обратную
сторону запрещено
1
P8.14
Выбор рабочего режима при
Работа с частотой нижнего
0
0
☆
