119
получения команды на остановку.
LED 2-ой бит：
0：начало с первого шага. В случае остановки в процессе работы в
результате команды на остановку, сбоя или отключения питания после
перезапуска инвертор будет работать, начиная с первого шага.
1：продолжение работы с частоты шага на момент прерывания.
Если остановка во время работы вызвана
командой на остановку или сбоем,
инвертор запишет использованное время текущего шага автоматически и
перейдет автоматически в этот шаг после перезапуска, продолжит работать
оставшееся время в соотвествии с определенной частотой данного шага, как
показано на Рис.6-25. Инвертор перезапустится на первый шаг после
перезапуска в случае отключения питания.

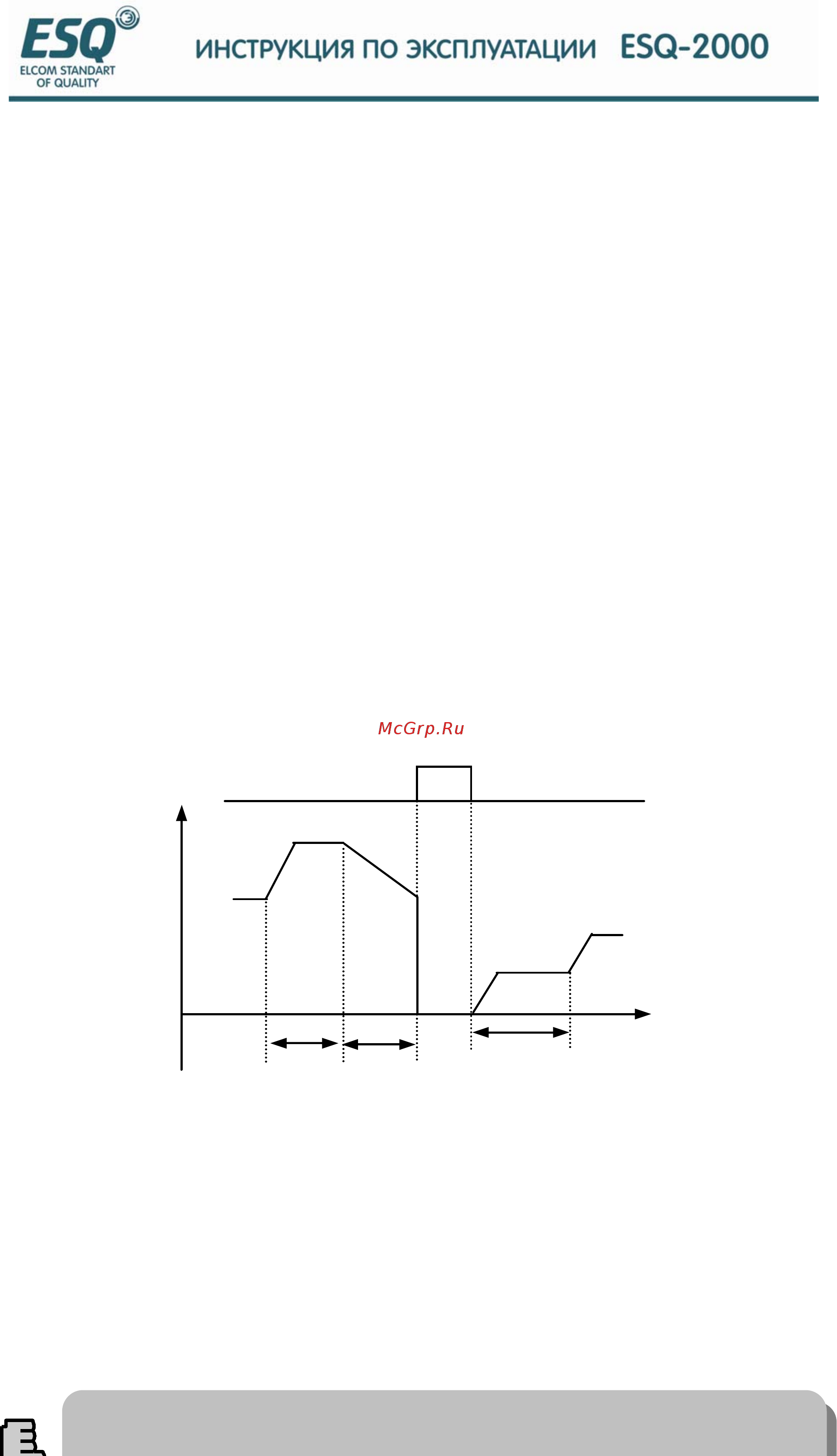

Рис.6-25 режим запуска ПЛК 1
LED 3-ий бит：единица времени работы ПЛК
0：секунда；1：минута
Данная единица действительна только для времени шага в режиме ПЛК,
выбор единицы для времени ускорения, замедления периода работы ПЛК
Выход.част. Гц
Сигнал прерывания
a
1
：шаг 1 время ускорен. a
2
：шаг 2 время ускорен.
a
3
：шаг 3 время ускорен. d
2
：шаг 2 время замедлен.
f
1
：шаг 1 частота f
2
：шаг 2 частота
f
3
：шаг 3 частота
a
1
f
1
d
2
a
2
f
2
a
3
f
3
Шаг 1
Шаг 2
Использ.время
Шаг 2 оставш.время
Время
t
(1) Если время работы сегмента ПЛК установлено на 0，сегмент не работает.
(2)
Можно настроить паузу деактивацию рабочий режим процесса ПЛК и т д через
