47
6：общий запуск в работу
Режим общего запуска открытого контура инвертора общего
назначения.
Инвертор может работать в соответствии с методами настройки частоты
в шести вышеприведенных режимах запуска, за исключением «запуска
в толчковом режиме». В режиме «запуск ПИД», «запуск ПЛК», «запуск
с несколькими секциями», «общий запуск» инвертор также может
выполнять регулировку качания
частоты.

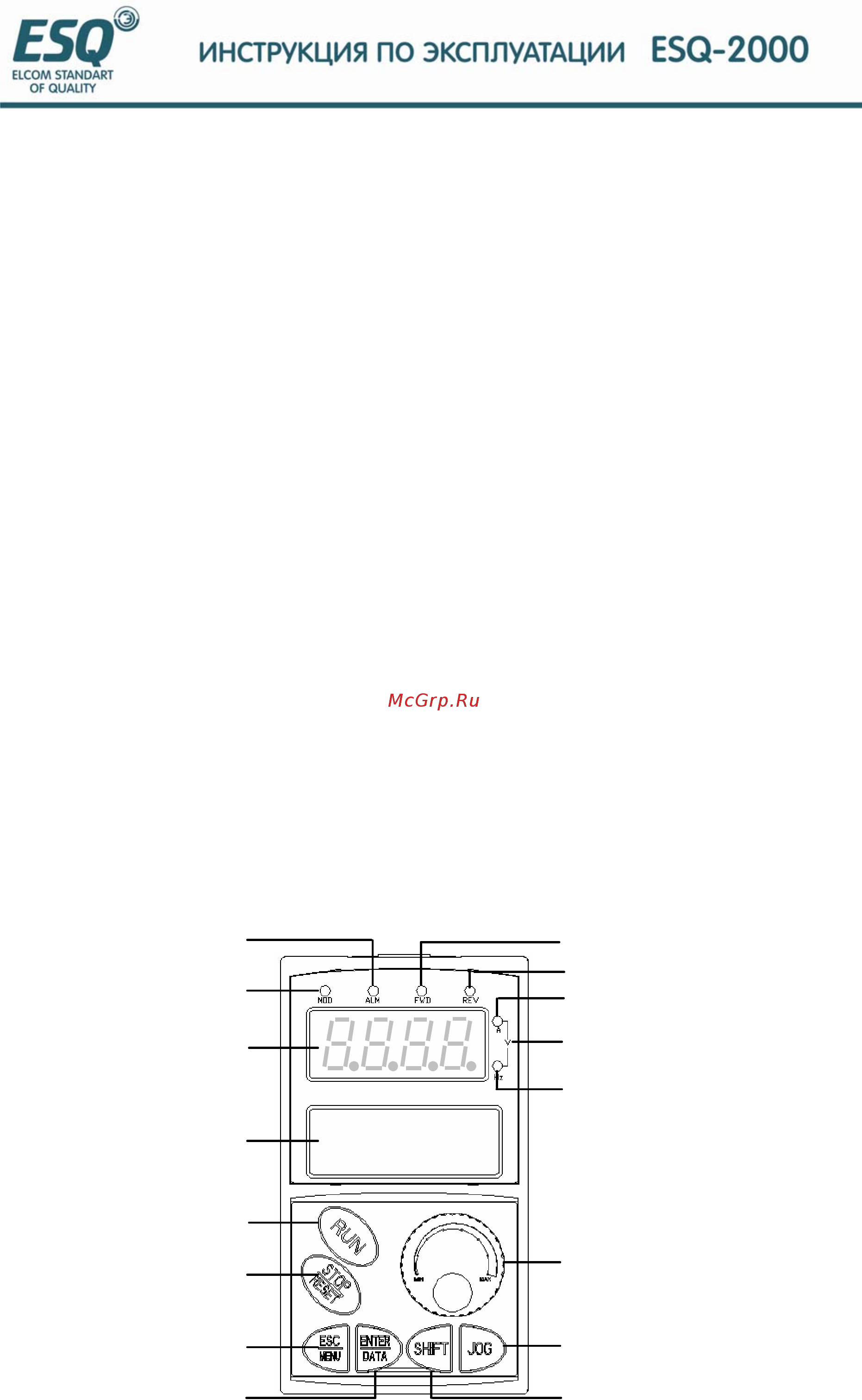

4.2 Принцип действия и применение панели управления
4.2.1 Общий вид панели
Панель представляет собой основной модуль для приема команд,
отображения параметров. Различают тип LED (светодиод) и ЖКД，при этом
панель типа LED является стандартной конфигурацией. Можно выбрать для
использования ЖКД в соответствии с потребностями потребителя. Последний
добавляет информацию на английском и отмечает тип данных дисплея.
Габаритные размеры и принцип работы
данных 2 типов панелей идентичны,
как показано на Рис.4-2.
Ед.изм.част.дисплея (Гц）
Кристал.дисплей（ЖКД）
Свет.индик.вращ.Вперед
Светов.индик.сигн.неиспр
Един.изм.тока дисплея（A）
Ед.изм.напряж.дисплея（В）
Свет.индик.вращ.Назад
Светов.индик.режима
Толч.реж.
Программа, выход
Стоп, перезапуск
Запуск
Shift, контроль
Функции, данные
Цифров.потенциометр
Цифров.дисплей(LED）
