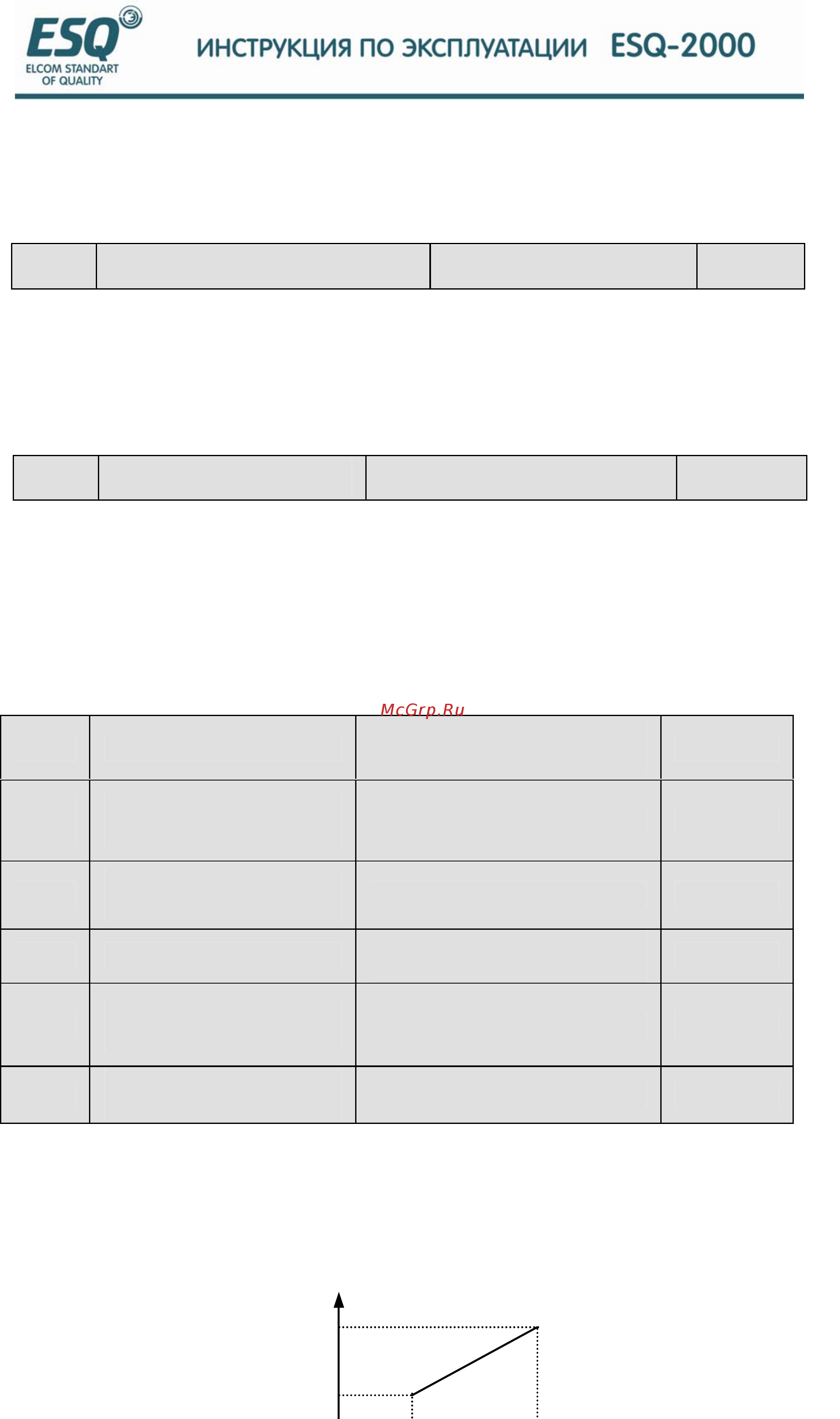

![ESQ ESQ-2000-4T1600G [113/208] Vci cci 3 vci cci 4 мин vci cci 5 mакс vci cci примечание при выборе аналогового входа cci в качестве входа тока ток преобразуется в напряжение](/img/pdf.png)
ESQ ESQ-2000-4T1600G [113/208] Vci cci 3 vci cci 4 мин vci cci 5 mакс vci cci примечание при выборе аналогового входа cci в качестве входа тока ток преобразуется в напряжение
![ESQ ESQ-2000-4T1600G [113/208] Vci cci 3 vci cci 4 мин vci cci 5 mакс vci cci примечание при выборе аналогового входа cci в качестве входа тока ток преобразуется в напряжение](/views2/1574703/page113/bg71.png)
112
2：VCI+CCI
3：VCI-CCI
4：Мин { VCI, CCI } 5：Mакс { VCI, CCI }
Примечание: при выборе аналогового входа CCI в качестве входа тока ток
преобразуется в напряжение.
При F3.01=0 заданные в F3.03 цифры будут напрямую использоваться
как указанные значения системы управления закрытого контура. Поэтому в
режиме управления системой закрытого контура через панель или
последовательный порт можно изменить системное указанное
значение,
изменив F3.03.
Данный параметр определяет значение цифровой настройки давления
Действует только когда F3.01=1(цифровое задание напряжения)
F3.05, F3.06, F3.08, F3.09 определяют кривую соотношения аналогового
задания закрытого контура и предполагаемого ответа. Их заданное значение
представляет собой процент от задания и фактическое значение обратной
реакции относительно эталона (10В или 20мA).
F3.05 Мин.указан.значение
диапазон: 0.0－
макс.указан.значение
0.0(％)
F3.06
Соответствующее знач. обр.
связ. для мин.указан.значен.
диапазон：0.0－100.0(%) 0.0(％)
F3.07
Соответствующ. знач.
давлен. для F3.06
диапазон：0.000－9.999мПа 0.000мПа
F3.08 Макс. указан.значение
диапазон：син.указан.значение
-100.0(％)
100.0(%)
F3.09
Соответствующее знач. обр.
связ. для макс.указан.значен.
диапазон：0.0%－100.0(％) 100.0(%)
F3.10
Соответствующ. знач.
давлен. для F3.09
диапазон：0.000－9.999мПа 0.000мПа
F3.03 Цифрова я настройка напряжения
диапазон：0.00－10.00В
0.00В
Полож.значен.обр.связи регулир.
Соотв. знач-ие обрат.связи
д
ля макс.
у
казан.знач.
Соотв. знач-ие ответ.
р
еакции
F3.04 Цифр. настр. напряжения
диапазон：0.000－9.999мПА
0.000мПа
