11 Протокол коммуникации через
последовательный порт (RS485/)
11.1 Краткое описание
В инверторах серии ESQ2000, ESQ2800, ESQ1000 и т.д. мы предлагаем
пользователю общий интерфейс коммуникации RS485. Через этот
коммуникационный интерфейс устройство старшего порядка (ПК, ПЛК и
т.д.) может централизованно контролировать работу инвертора (задавать
параметры, считывать состояние инвертора), кроме того для удобства
пользователя к нему можно подключить панель дистанционного управления.
Настоящий протокол коммуникации представляет собой
файл,
определяющий критерии интерфейса для реализации вышеупомянутых
функций. Пожалуйста, внимательно прочтите его и выполните
соответствующую настройку для управления инвертором в сетевом и
удаленном режиме.
11.2 Содержание и описание протокола

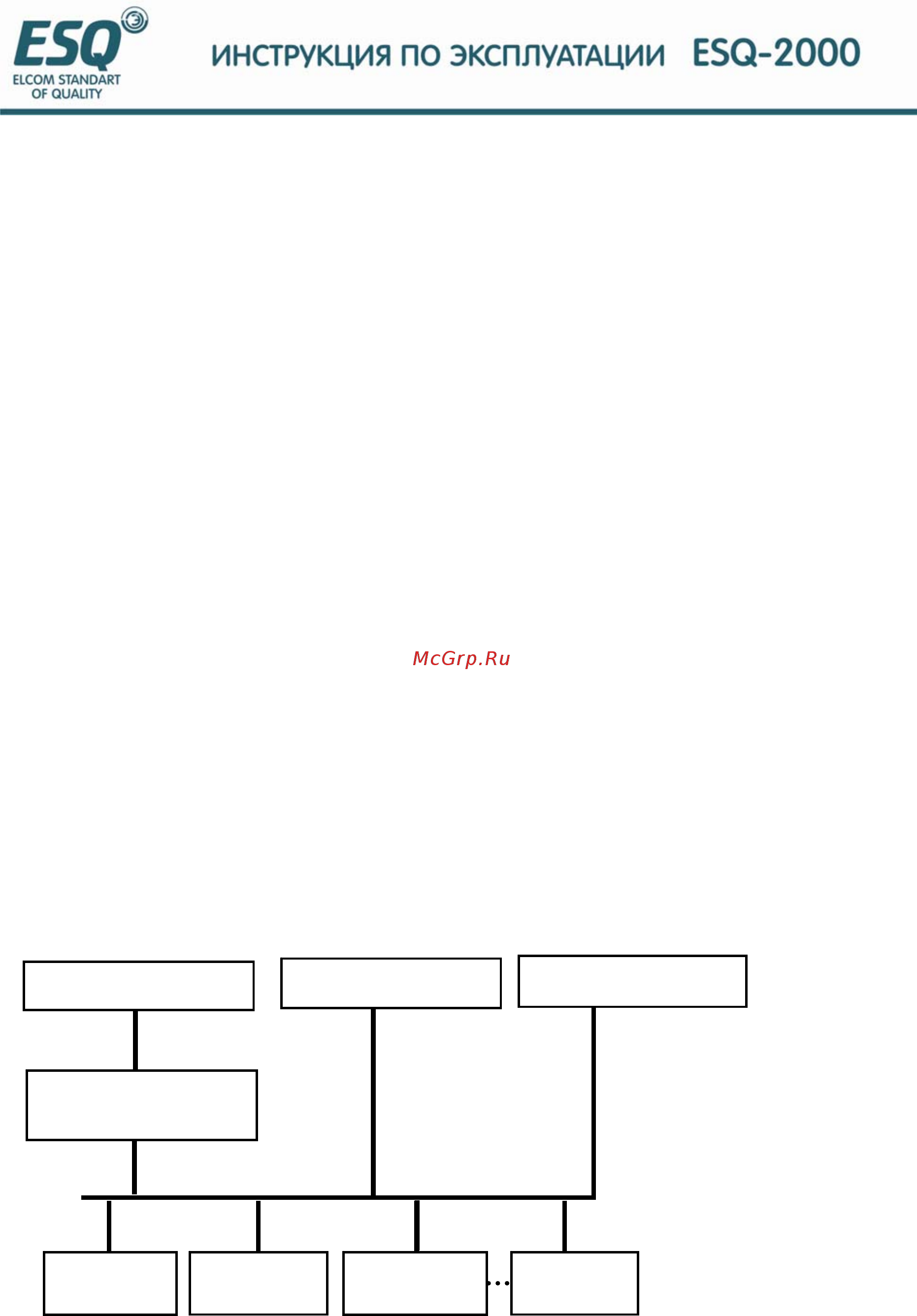

11.2.1 Режим построения коммуникационной сети
Основной блок в П
К
Основной блок в ПЛ
К
485 модуль
конверсии
ESQ2000 ESQ2000 ESQ2800 ESQ2800
/
RS485
RS485
Основной блок ESQ2000
