179
внешнего счетчика.

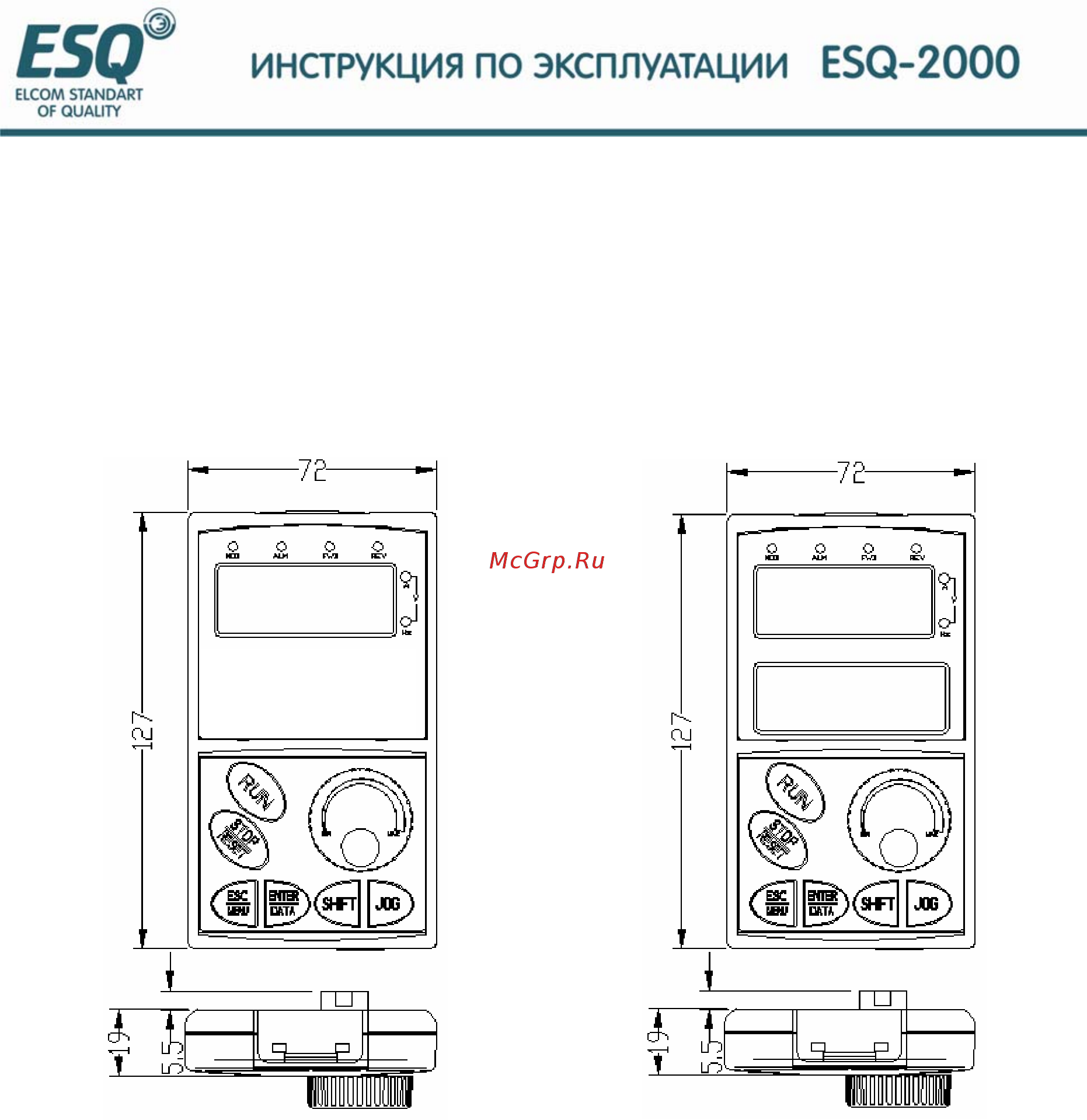

(a) Дистанционная панель KB3 (b) Дистанционная панель KB4
Рис. 9-7 Дистанционная панель
9.3.2 Кабель связи
(1) Кабель связи дистанционной панели управления
Тип：EN -LC0030 (3.0м)
Используется для соединения дистанционной панели с инвертором.
Примечание：1м, 2м, 3м, 5м, 10м, 15м – стандартные типоразмеры для
инверторов, применяемые в нашей компании; для кабелей длиной более 15м
требуется предварительный заказ.
