124
ВКЛ ВКЛ ВЫКЛ ВКЛ Многоступенчатая частота 13
ВКЛ ВКЛ ВКЛ ВЫКЛ Многоступенчатая частота 14
ВКЛ ВКЛ ВКЛ ВКЛ Многоступенчатая частота 15
Приведенную выше многоступенчатую частоту можно использовать в
режиме многостпенчатой скорости и простого ПЛК, см. примеры работы с
многоступенчатой скоростью ниже：
Сейчас мы определяем клемму управления X1, X2, X3, X4 отдельно
следующим образом：
После настройки F5.00=1, F5.01=2, F5.02=3, F5.03=4, X1, X2, X3, X4
используются для реализации многоступенчатого режима，как показано на
Рис.6-26.

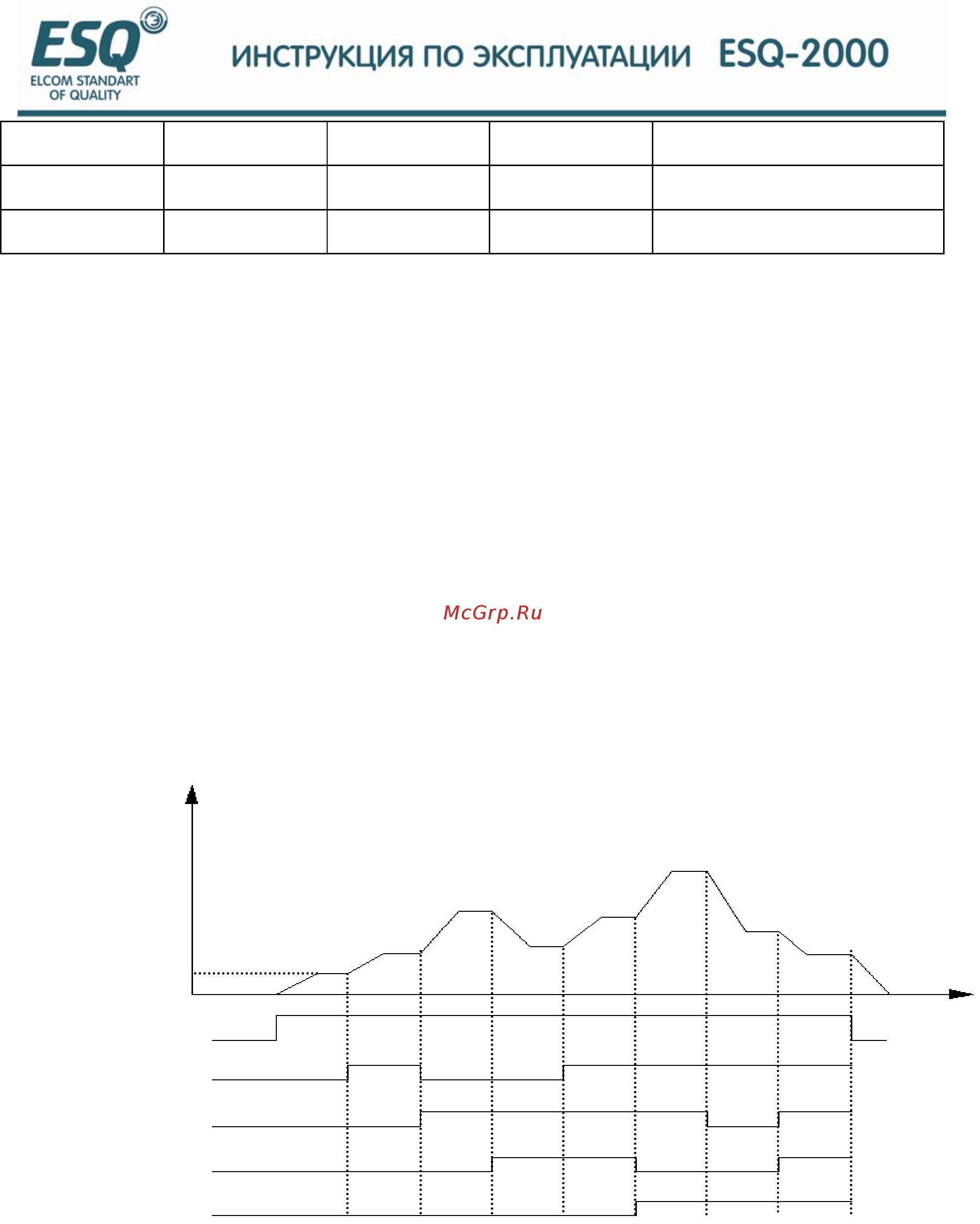

Рис.6-26 режим многоступенчатой скорости
На Рис.6-27 приведен пример канала команды запуска в работу через
клемму，можно осуществлять управление вращением вперед, назад при
помощи K
5
, K
6
. На Рис.6-26 при помощи различных логических
комбинаций K
1
, K
2
, K
3
, K
4
инвертор может работать в соответствии с
общей хаданной частотой на основании вышеприведенной таблицы.
Выход.частота
Общ.задан.част.
X4
X3
X2
X1
Команда запуск.
время
Скор. 1
Скор. 2
Скор. 6
Скор. 7
Скор. 11
Скор. 9
Скор. 15
вкл
вкл
вкл
вкл
K1
K2
K3
K4
K5
