50
нормально заданная частота С-00 параметров контроля режима ожидания. Как
показано на Рис.4-3 b，единица отображается правым световым индикатором.
Нажатием кнопки можно выводить на экран различные
параметры контроля режима ожидания в круговом порядке (отображает
группу C для 7 типов параметров контроля последовательно ， другие
параметры контроля можно определить по коду функции F2.14，F2.15, более
подробно см.
параметры контроля группы С на схеме функциональных
параметров в Главе 5). Дисплей переходит в режим отображения
постоянного параметра контроля C-00 (а именно, заданная частота)
автоматически, если в течение минуты не нажата ни одна кнопка.
(2) отображение параметров запуска
Инвертор переходит в состояние запуска, когда получена команда
запуска и на панели отображается нормальная выходная
частота С-01
параметров контроля состояния запуска. Как показано на Рис.4-3 c，единица
отображается правым световым индикатором.
Нажатием кнопки можно выводить на экран различные
параметры контроля режима запуска в круговом порядке (определяется
кодом функции F2.14 и F2.15). Во время вывода на экран можно нажать
, чтобы переключиться на отображение постоянного
параметра контроля C-01 (а именно, выходная
частота), в противном
случае будет отображаться последний выведенный на экран параметр.
(3) отображение сигнала об ошибке
SHIFT
SHIFT
ENTE
R
DATA

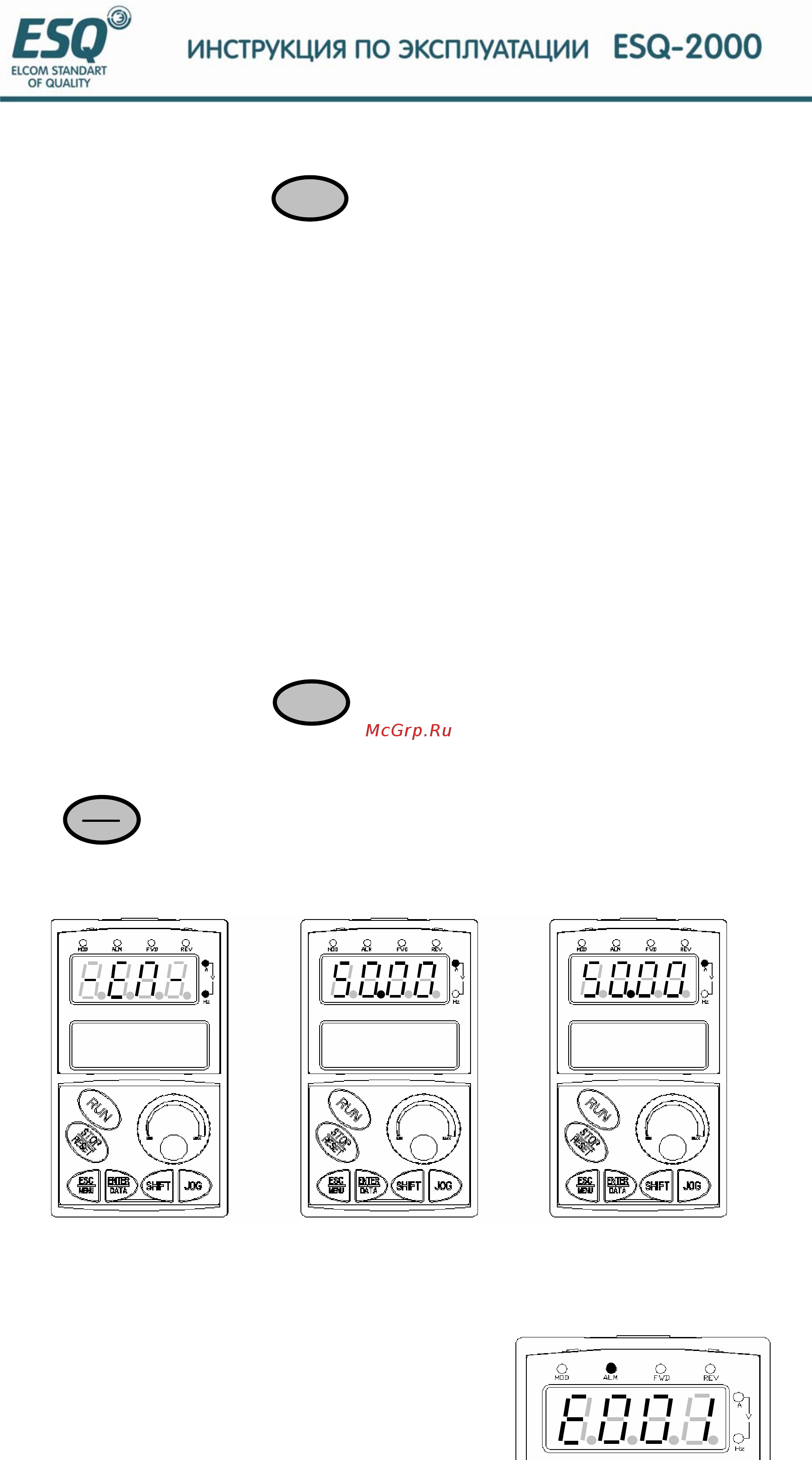

Рис. 4-3 включ. питания инве
р
то
р
а
,
ожидание
,
зап
у
ск
Включение питания，
-EN – на дисплее
Режим ожид.，отображ.
парам.режим.ожидан.
Режим запуска, отобр.
парам.режим.запуска
Рис.а
Рис.b
Рис.c
ESQ2000 ENC
Зад.частота
Стоп
Вых.частота
Об
щ
.зап
у
ск FWD
