90
выходной частоты увеличивается на градусы, начиная с 0.
Время подъема S-образной кривой показано как Рис.6-2 ， уклон
изменения выходной частоты является постоянным.
Время окончания S-образной кривой показано как Рис.6-2 ， уклон
изменения выходной частоты опускается до 0.
Данная функция определяет единицу времени ускорения/замедления.
0：секунда
1：минута

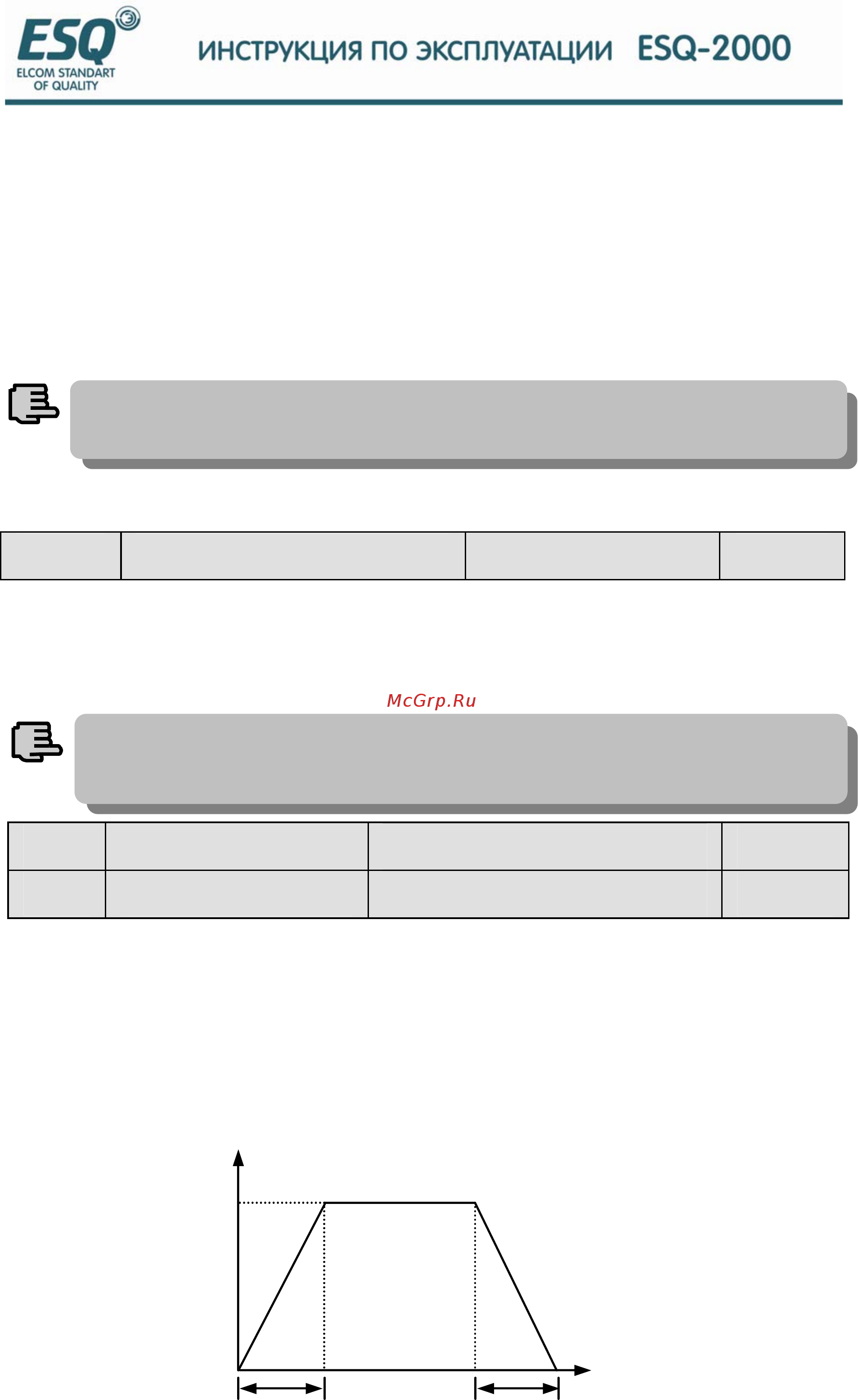

Время ускорения определяется как время для ускорения инвертора с
0Гц до 50.00Гц，см. t
1
на Рис.6-3，время замедления определяется как время
замедления инвертора с 50.00Гц до 0Гц, см. t
2
на Рис.6-3.
F0.14 Время ускор. 1
диапазон
：
01
－
6000 0
20.0
F0.15 Время ускор. 1
диапазон
：
01
－
6000 0
20.0
F0.13 Единица времени уск./зам.
диапазон
：
0
1
0
Режим ускор./замедл. по S-образной кривой подходит для запуска и остановки
элеватора, различных лент，транспортеров по нагрузкой и т.д.
Прим.
(1) функция действительна для всех процессов ускор./зам. за исключением
толчкового режима.
(2) Рекомендуется выбрать в качестве единицы времени секунды.
Прим.
t
1
t
2
время
Выхо
д
.частота
50.00Гц
