Benq MX611 [14/50] Монтаж проектора
![Benq MX611 [14/50] Монтаж проектора](/views2/1453261/page14/bge.png)

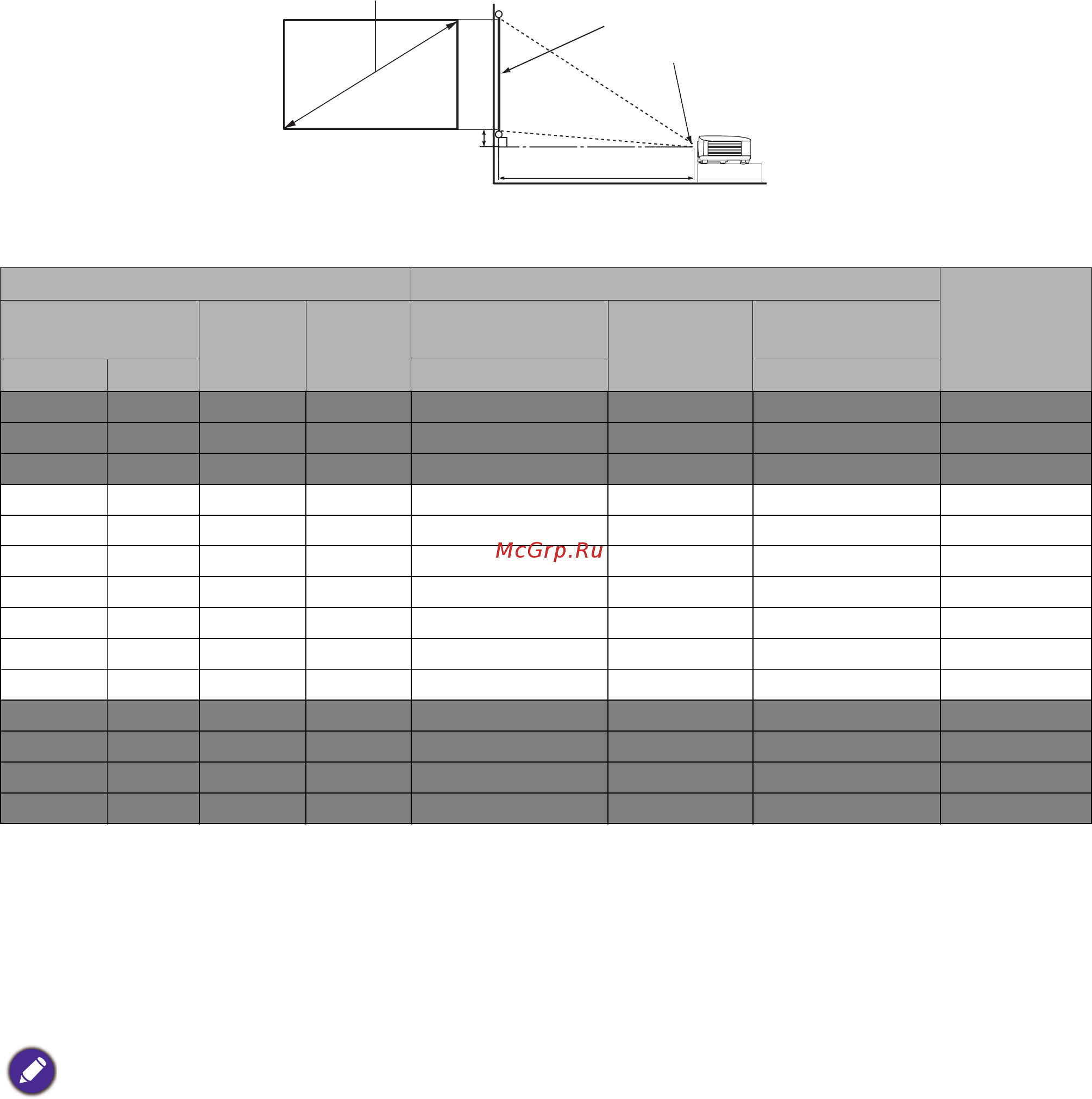

14 Расположение проектора
MW612
• Соотношение сторон экрана составляет 16:10, проецируемого изображения – 16:10
Например, при 120-дюймовом экране рекомендуемое расстояние проецирования
составляет 4200 мм.
• Например, если полученное расстояние проецирования составляет 6300 мм, наиболее
близким значением в столбце "Расстояние от проектора до экрана (мм)" является
6300 мм. В той же строке указано, что требуется размер экрана 180дюймов
(приблизительно 4,6 м).
Монтаж проектора
При необходимости монтажа проектора настоятельно рекомендуется использовать
правильно подобранный комплект для монтажа проектора BenQ, а также проверять
безопасность и надежность установки.
Размер экрана Расстояние от проектора до экрана (мм)
Смещение
(мм)
Диагональ
В (мм) Ш (мм)
Минимальное
расстояние
Среднее
значение
Максимальное
расстояние
Дюймы мм (макс. масштаб) (мин. масштаб)
35 889 471 754 1168 1225 1282 0
40 1016 538 862 1335 1400 1465 0
50 1270 673 1077 1669 1750 1831 0
60 1524 808 1292 2003 2100 2197 0
80 2032 1077 1723 2671 2800 2929 0
100 2540 1346 2154 3339 3500 3662 0
120 3048 1615 2585 4006 4200 4394 0
140 3556 1885 3015 4674 4900 5126 0
160 4064 2154 3446 5342 5600 5859 0
180 4572 2423 3877 6009 6300 6591 0
200 5080 2692 4308 6677 7000 7323 0
220 5588 2962 4739 7345 7700 8056 0
250 6350 3365 5385 8346 8750 9154 0
300 7620 4039 6462 10016 10500 10985 0
• Для достижения оптимального качества изображения рекомендуется проецировать его не на
серую поверхность.
• Все измерения являются приблизительными и могут отличаться от фактических размеров.
В случае стационарной установки проектора компания BenQ рекомендует до его окончательного
монтажа физически измерить размер проецируемого изображения и расстояние проецирования,
используя непосредственно сам проектор на месте монтажа, чтобы внести поправку на
оптические характеристики проектора. Это позволит определить точное положение проектора,
являющееся оптимальным для выбранного места установки.
В
Ш
Расстояние проецирования
Центр объектива
Экран
Диагональ экрана 16:10
Смещение
Содержание
