17 Расположение проектора
Коррекция трапец. искажения
Трапецеидальность выражается в том, что проецируемое изображение имеет форму
трапеции в результате проекции под углом.
В этом случае необходимо выполнить коррекцию вручную следующим образом.
1. Для вывода страницы коррекции трапец. искажения
выполните один следующих шагов.
• Нажмите кнопку / на проекторе или на ПДУ.
• Нажмите QUICK INSTALL (Быстрая установка) на
пульте дистанционного управления. Нажмите ,
чтобы выделить Трапец. искажения, а затем
нажмите OK.
• Перейдите в Дополнительно Меню - Дисплей > Трапец. искажения и нажмите
OK.

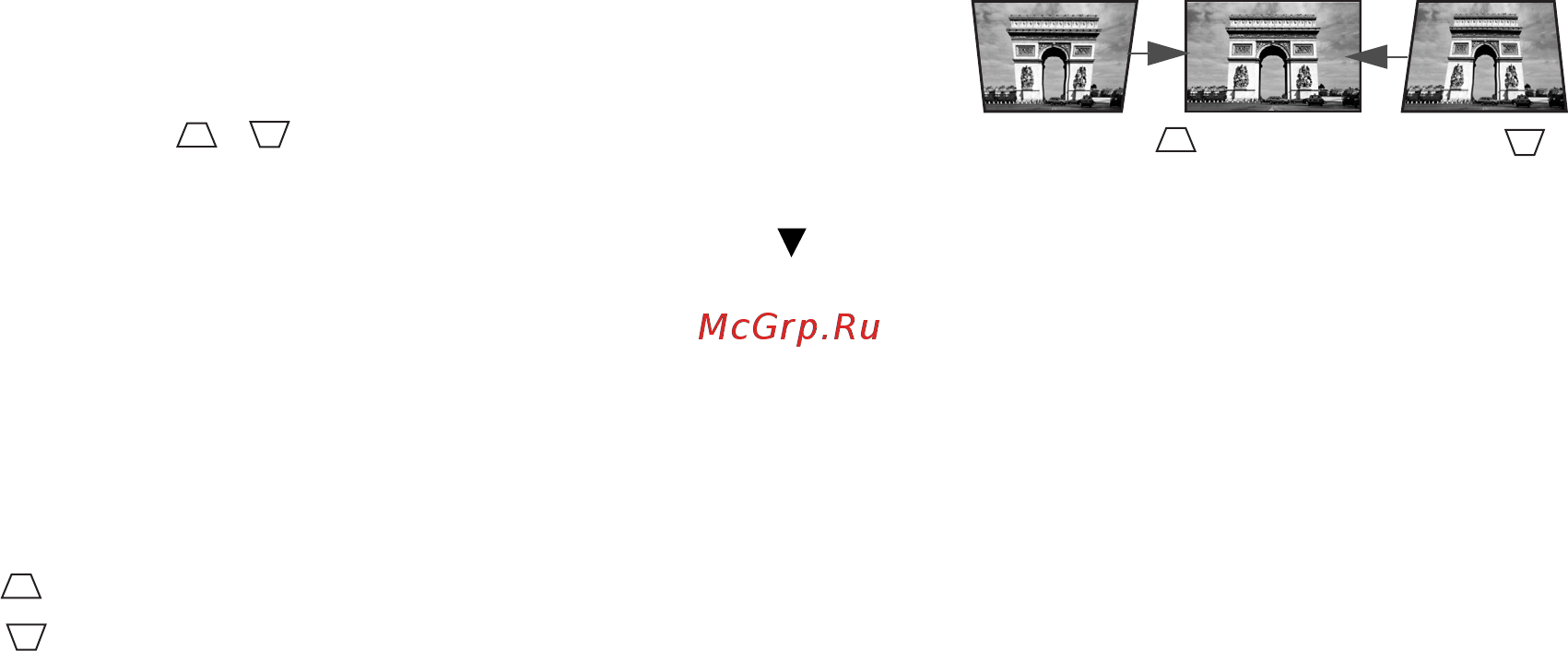

2. На экране появится страница корректировки параметра. Трапец. искажения.
Нажмите для коррекции трапецеидальности в верхней части изображения.
Нажмите для коррекции трапецеидальности в нижней части изображения.
Нажмите .
Нажмите .
