9 Введение

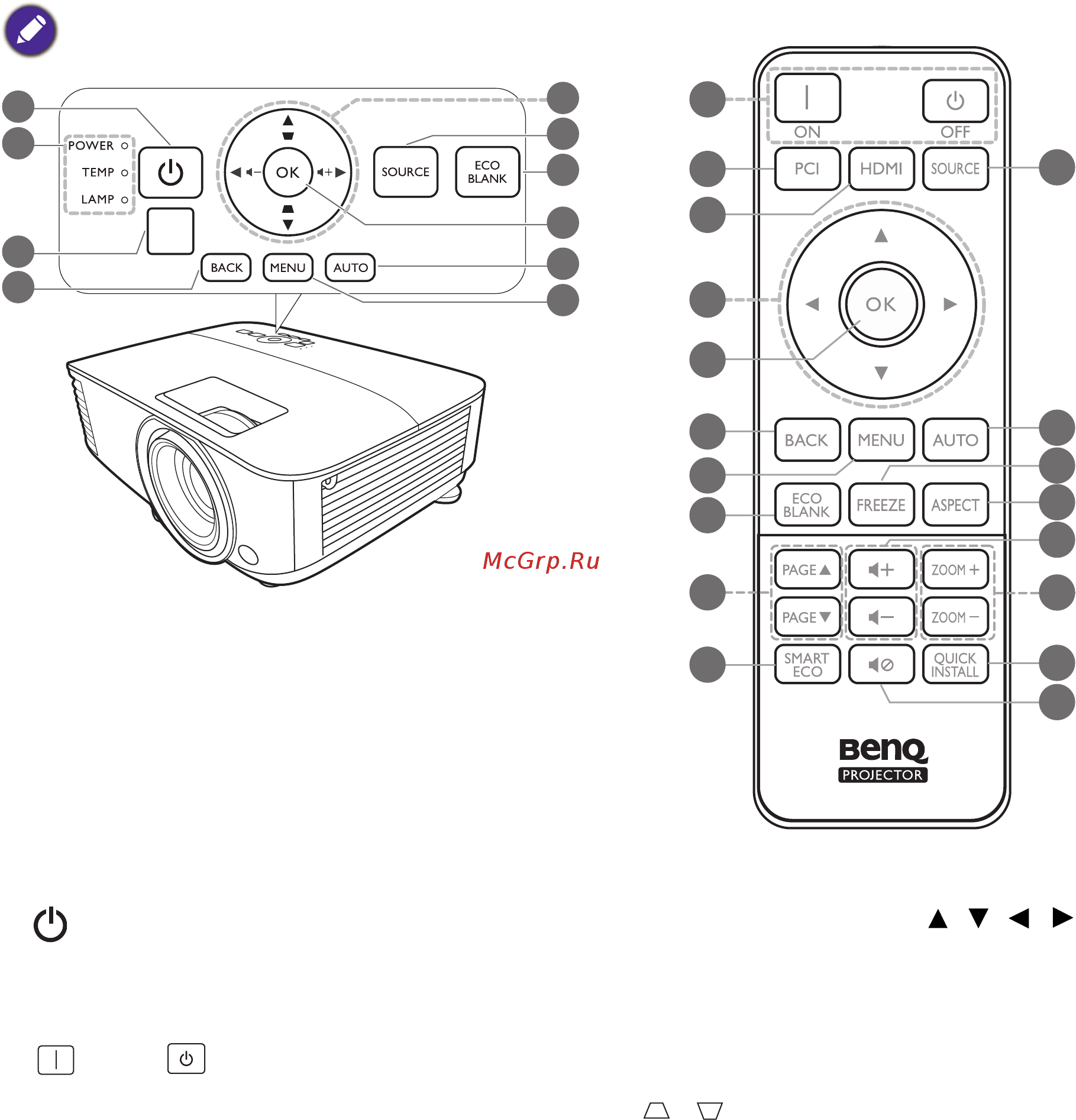

Элементы управления и функции
Проектор и пульт ДУ
1. Питание
Переключение проектора между
режимами ожидания и эксплуатации.
ВКЛ./ Выкл.
Переключение проектора между
режимами ожидания и эксплуатации.
2. Индикатор питания POWER
(Питание)/Индикатор температуры
TEMP (Температура)/Индикатор
лампы (LAMP)
(См. Индикаторы на стр. 43.)
3. Инфракрасный датчик ДУ
4. BACK (НАЗАД)
Переход к предыдущему экранному
меню и выход с сохранением настроек
меню.
5. Кнопки перемещения ( , , , )
При активном экранном меню кнопки
используются для выбора пунктов меню
и настроек.
Кнопки коррекции трапец. искажения
(, )
Отображается страница коррекции
трапец. искажения.
6. SOURCE (ИСТОЧНИК)
Вывод панели выбора источника
сигнала.
2
9
7
6
8
5
1
3
4
10
Все описанные в данном документе
нажимаемые кнопки доступны на
проекторе или на ПДУ.
1
5
13
11
4
7
8
10
12
14
6
9
16
18
15
20
17
19
