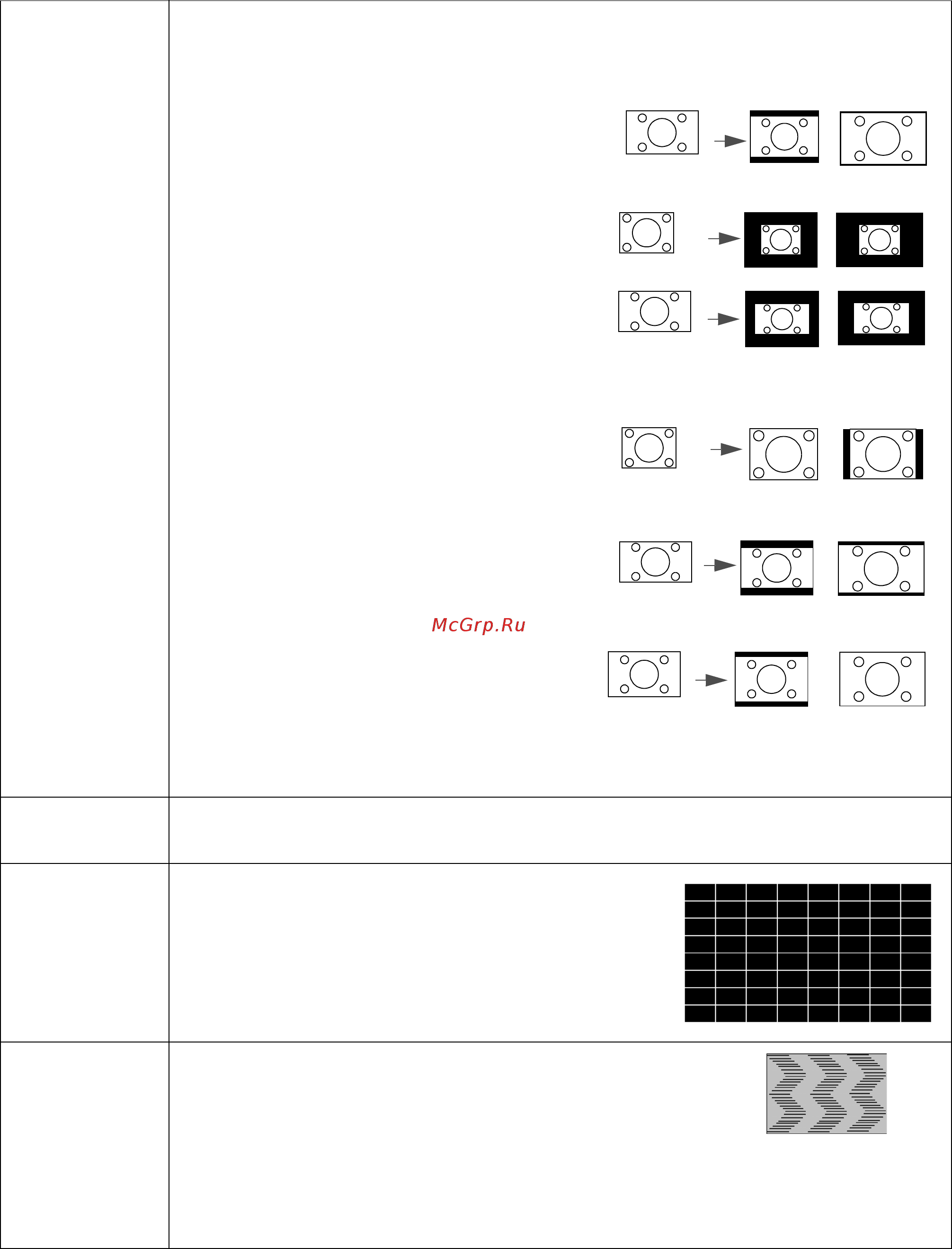

31 Работа с меню
Дисплей
Соотношение
сторон
Существует несколько способов установки соотношения сторон
изображения в зависимости от источника входного сигнала.
• Авто: Пропорционально изменяет
масштаб изображения в
соответствии с физическим
разрешением проектора (ширина по
горизонтали или по вертикали).
• Реальн.: Изображение проецируется
с исходным разрешением, а его
размер изменяется в соответствии
с областью отображения. Для
входных сигналов с меньшим
разрешением, проецируемое
изображение будет представлено
в оригинальном размере.
• 4:3: Масштабирование изображения
производится так, что оно
воспроизводится в центре экрана
с соотношением сторон 4:3.
• 16:9: Масштабирование
изображения производится так, что
оно воспроизводится в центре
экрана с соотношением сторон 16:9.
• 16:10: Масштабирование
изображения производится таким
образом, что оно воспроизводится в
центре экрана с соотношением
сторон 16:10.
Трапец.
искажения
Коррекция любого трапецеидального искажения изображения.
См. Коррекция трапец. искажения на стр. 17.
Тестовый
образец
Отрегулируйте размер и фокус изображения
и убедитесь, что проецируемое изображение
не искажено.
Наст. ПК
и компоненты
YPbPr
• Фаза: Регулировка фазы синхронизации для
уменьшения искажения изображения. Данная
функция доступна только при выбранном
сигнале ПК (аналоговый RGB) или YPbPr.
• Размер по горизонтали: Настройка ширины изображения по
горизонтали. Данная функция доступна только при выбранном сигнале
ПК (аналоговый RGB).
15:9
(MS610/
MX611)
(MW612)
Изображение 4:3
16:9
Изображение 4:3
16:9
16:10
