Введение10

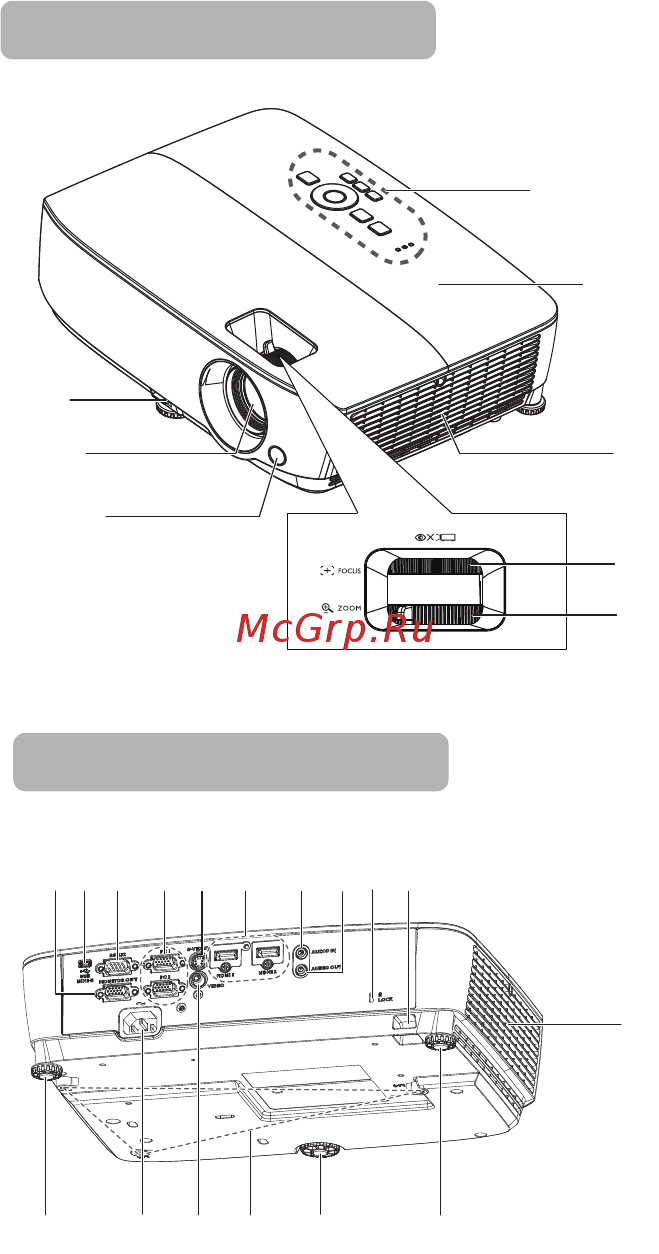

Внешний вид проектора
1. Внешняя панель управления
(Подробнее см «Проектор» на
стр. 11.)
2. Крышка лампы
3. Вентиляционное отверстие
(забор воздуха)
4. Регулятор фокуса
5. Регулятор масштаба
6. Инфракрасный датчик ДУ на
передней панели
7. Объектив проектора
8. Рычаг регулятора наклона
9. Гнездо выходного сигнала
RGB
10. Входной мини-разъем USB
типа B
11. Порт управления RS-232
12. Гнездо входного сигнала RGB
(ПК)/компонентного
видеосигнала (YPbPr/YCbCr)
13.
Гнездо виде
овхода S-Video
14. Гнездо входа HDMI
15. Гнездо аудиовхода
16. Гнездо аудиовыхода
17. Разъем для замка Kensington
(защита от кражи)
18. Проушина для блокирования
19. Вентиляционное отверстие
(выпуск нагретого воздуха)
20. Задняя регулировочная ножка
21. Ножка переднего регулятора
наклона
22. Отверстия для крепления на
потолке
23. Гнездо видеовхода
24. Гнездо шнура питания
1
2
7
6
8
4
5
3
Вид спереди/сверху
9
10
11 12
13
14
15 16
17
18
19
2021
20
2223
24
