Подключение22
Или, если на мониторе есть входное гнездо DVI, возьмите кабель для
соединения разъемов VGA и DVI-A и подключите конец кабеля с
разъемом DVI к входному гнезду DVI на видеомониторе.
3. Другой разъем кабеля подключите к гнезду MONITOR-OUT проектора.
• Выходной сигнал с разъема MONITOR OUT подается только при
поступлении входного сигнала с разъема PC. Если проектор включен,
выходной сигнал с раз
ъема MONITOR OUT зависит от входного
сигнала с разъема PC.
• Чтобы использовать этот способ подключения при работе проектора
в режиме ожидания, необходимо включить функцию Monitor Out в
меню НАСТРОЙКИ СИСТЕМЫ: Дополнит.. Подробнее см. в разделе
«Настройки реж. ожид.» на стр. 56.

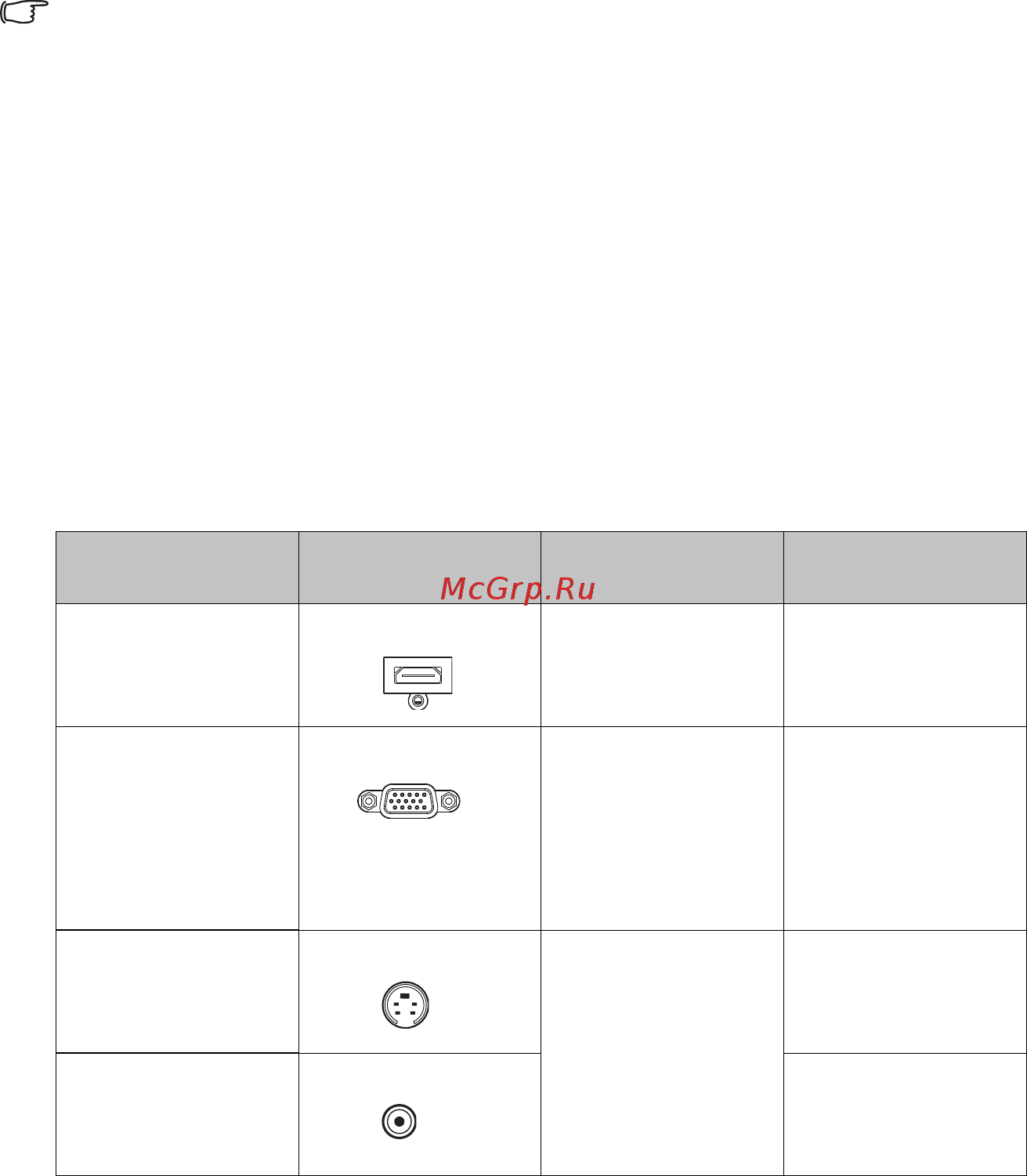

Подключение источников видеосигнала
Проектор требуется подключать к источнику видеосигнала только одним из
описанных выше способов; тем не менее все способы подключения
обеспечивают различное качество видеосигнала. Наиболее вероятно, что
выбранный способ подключения будет зависеть от наличия соответствующих
разъемов как на проекторе, так и на источнике видеосигнала (см. ниже):
Название
разъема
Вид разъема Ссылка на
описание
Качество картинки
HDMI 1/HDMI 2 HDM1 1/HDMI 2 «Подключение
источника сигнала
HDMI» на стр. 23
Самое лучшее
Компонентный
видеосигнал
PC 1/PC 2 «Подключение
устройства-
источника
компонентного
видеосигнала» на
стр. 24
Улучшенное
S-Video S-VIDEO «Подключение
устройства-
источника сигнала
S-Video или
композитного
видеосигнала» на
стр. 25
Хорошее
Видео ВИДЕО Обычный
