Подключение20
Подключение
При подключении источника сигнала к проектору обеспечьте следующее:
1. Перед выполнением любых подключений обязательно выключите все
оборудование.
2. Для каждого источника сигнала используйте соответствующий кабель.
3. Кабели должны быть плотно вставлены в разъемы.

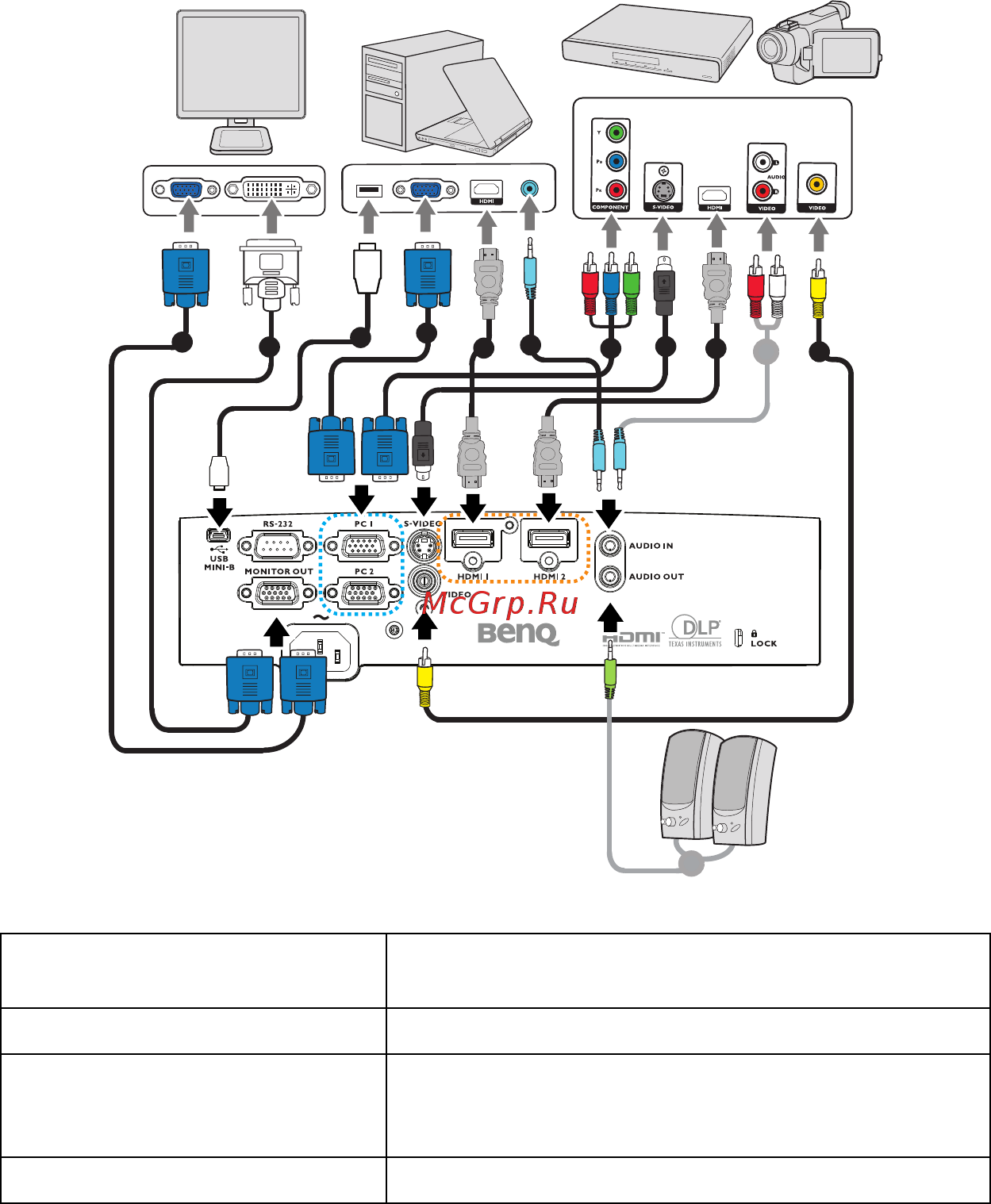

1. Кабель VGA 2. Кабель для соединения разъемов VGA
и DVI-A
3. Кабель USB 4. Кабель HDMI
5. Аудиокабель (разъем
PC/RCA)
6. Соединительный кабель для
подключения разъема компонентного
видеосигнала к ра
зъему VGA (DSub)
7. Кабель S-Video 8. Видеокабель
4
1
2
1
5
6
7
4
5 8
5
3
