Установка проектора 17
Выбор размера проецируемого
изображения
Размер проецируемого изображения зависит от расстояния между
объективом проектора и экраном, выбранного увеличения и формата
видеосигнала.
Размеры проецирования
Для расчета нужного положения центра объектива данного проектора см.
«Габаритные размеры» на стр. 68.
MS535/MX535
Формат экрана - 4:3 и проецируемого изображения - 4:3.
Например, при использовании проектора MS535/MX535 и экрана с
диагональю 120 дюймов среднее проекционное расстояние составляет 5270
мм с вертикальным смещением в 110 мм.
Если измеренное проекционное расстояние составляет 5,0 м (5000 мм), то
ближайшим значением в столбце "Проекционное расстояние (мм)" будет 5270
мм. В этой строке указано, что потребуется экран с диагональю 120 дюймов
(ок
оло 3,0 м).

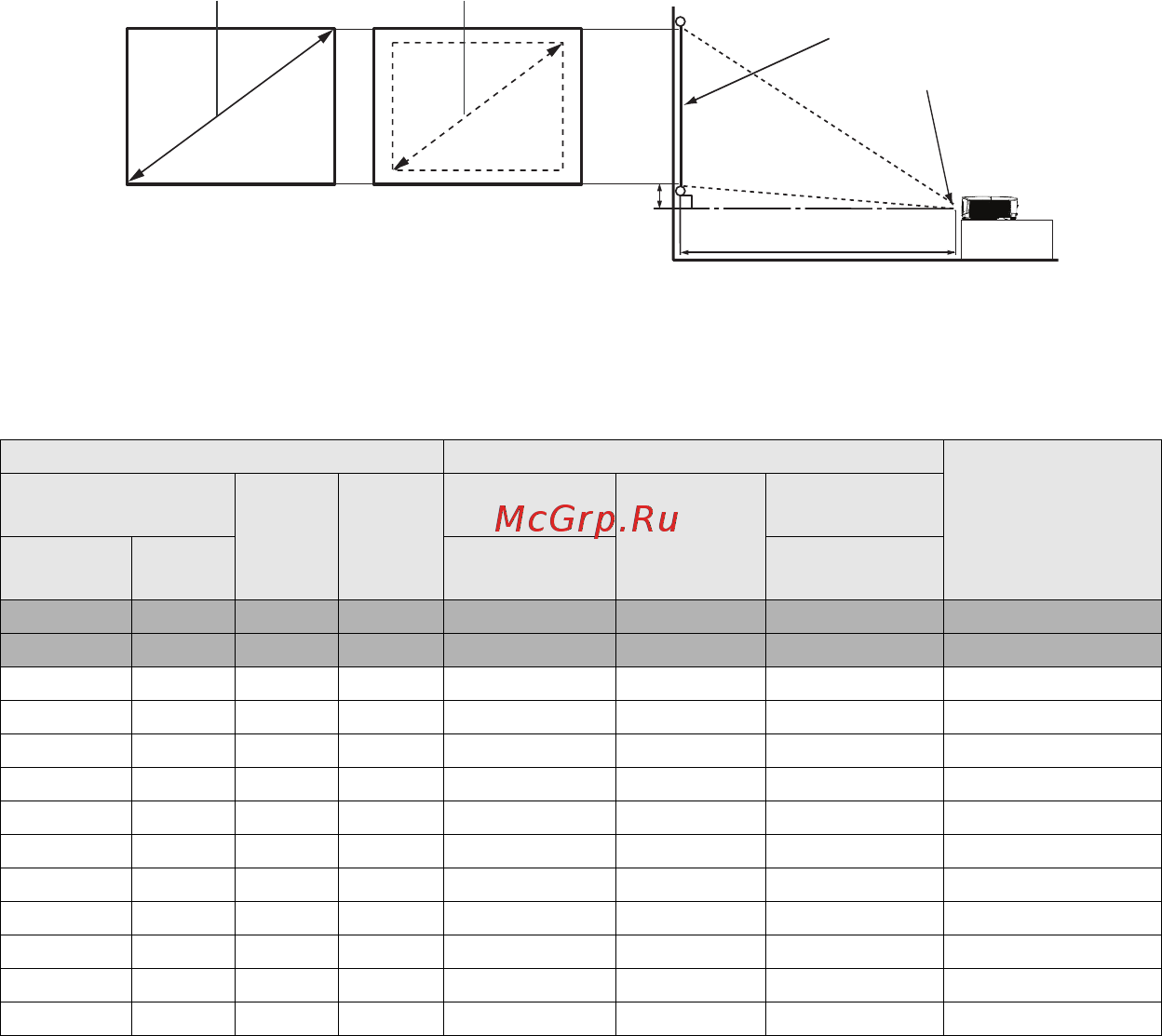

Проекционое расстояние
Центр объектива
Экран
Вертикальное
смещение
Диагональ
Ш
В
Диагональ
Ш
Размер экрана Проекционное расстояние (мм) Вертикальное
смещение (мм)
Диагональ Ш
(мм)
В
(мм)
Мин.
расстояние
Среднее
значение
Макс.
расстояние
Дюймы мм (макс.
масштаб)
(мин.
масштаб)
30 762 610 457 1153 1273 1392 27
35 889 711 533 1356 1495 1633 32
40 1016 813 610 1558 1717 1875 37
50 1270 1016 762 1963 2161 2359 46
60 1524 1219 914 2368 2605 2843 55
80 2032 1626 1219 3177 3493 3810 73
100 2540 2032 1524 3987 4382 4777 91
120 3048 2438 1829 4796 5270 5745 110
150 3810 3048 2286 6010 6603 7195 137
200 5080 4064 3048 8034 8824 9614 183
220 5588 4470 3353 8843 9712 10581 201
250 6350 5080 3810 10057 11045 12032 229
300 7620 6096 4572 12081 13266 14450 274
