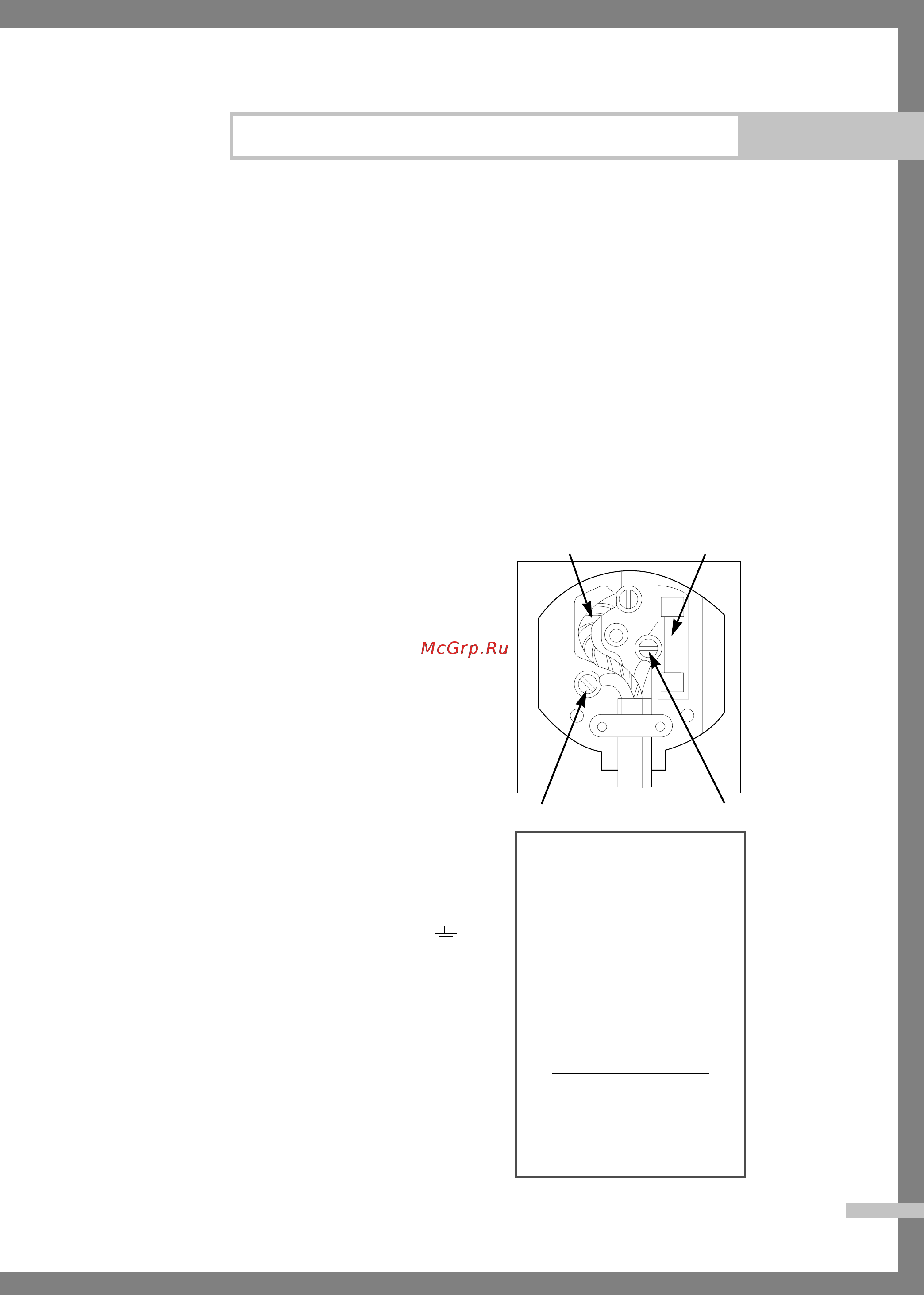

Установка стиральной машины В сливной трубе Фирма Samsung рекомендует использовать соединенную с канализационным стояком вертикальную сливную трубу высотой 65 см высота трубы должна быть не менее 60 см и не более 90 см Внутренний диаметр сливной трубы должен быть больше диаметра сливного шланга Сливной шланг может быть удлинен до 180 см Используйте удлиняющий шланг внутренний диаметр которого как минимум равен диаметру оригинального шланга и подходящий фитинг Удлинитель шланга должен стелиться по полу и только часть примыкающая к месту слива должна быть приподнята Подключение машины к сети переменного тока Для пользователей в Европе Вам НЕ НУЖНО заземлять штепсельную вилку стиральной машины Для пользователей в США Вам НУЖНО заземлить штепсельную вилку стиральной машины Перед использованием машины проверьте подключение вместе с квалифицированным электриком и убедитесь что машина заземлена должным ЗЕЛЕНЫЙ И ПРЕДОХРАНИТЕЛЬ образом номинал 13А ЖЕЛТЫЙ Для пользователей в Великобритании Инструкции по электромонтажу ПРЕДУПРЕЖДЕНИЕ ЭТО ИЗДЕЛИЕ ДОЛЖНО БЫТЬ ЗАЗЕМЛЕНО Эго изделие должно бьп ь заземлено В случае короткого замыкания заземление уменьшает риск поражения электрическим током обеспечивая цепь утечки для электрического тока Изделие снабжено сетевым шнуром содержащим заземляющий провод который подключается к заземляющей клемме штепсельной вилки Штепсельная вилка должна подключаться к розетке которая установлена и заземлена должным образом Провода в сетевом шнуре окрашены в соответствии со следующим кодом Зеленый и желтый Земля Синий Нейтральный Коричневый Фаза Так как цвета проводов сетевого шнура машины могут не соответствовать цветным меткам идентифицирующим клеммы вашей вилки поступайте следующим образом Подсоедините зеленый и желтый провод к контакту вилки помеченному буквой Е или символом земля или окрашенному в зеленый или зелено и желтый цвет Подсоедините провод синего цвета к контакту вилки помеченному буквой Ы или имеющему черный цвет Подсоедините провод коричневого цвета к контакту вилки помеченному буквой Ь или имеющему красный цвет Если у вас возникают сомнения по поводу этих инструкций проконсультируйтесь с квалифицированным электриком или специалистом по обслуживанию стиральных машин Изготовитель этой стиральной машины не несет никакой ответственности за травмы людей или материальной ущерб вызванные несоблюдением этих требований В данной машине нет никаких частей обслуживаемых пользователем и если сетевой шнур поврежден его может заменить только квалифицированный обслуживающий персонал утвержденный изготовителем поскольку для замены требуются специальные инструменты СИНИЙ КОРИЧНЕВЫЙ ПРЕДУПРЕЖДЕНИЕ Перед испэльзовашем изделия убедитесь в том что штепсельная вилка и сетевой шнур не повреждены Если вам по какой либо причине необходимо удалить литую вилку незамедлительно выньте из нее предохранитель а затем избавьтесь от вилки Ни гри каких обстоятельствах не вставляйте отрезанную вилку в электрическую розетку так как это может привести к поражению электрическим током ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ Питание вашей стиральной машиьы должно осуществляться от отдельной электрической цепи В противном случае может сработать автомат защиты сети или перегореть плавкий предохранитель SAMSUNG Washing Machine Owner s Instructions 5
