– 3 9 –

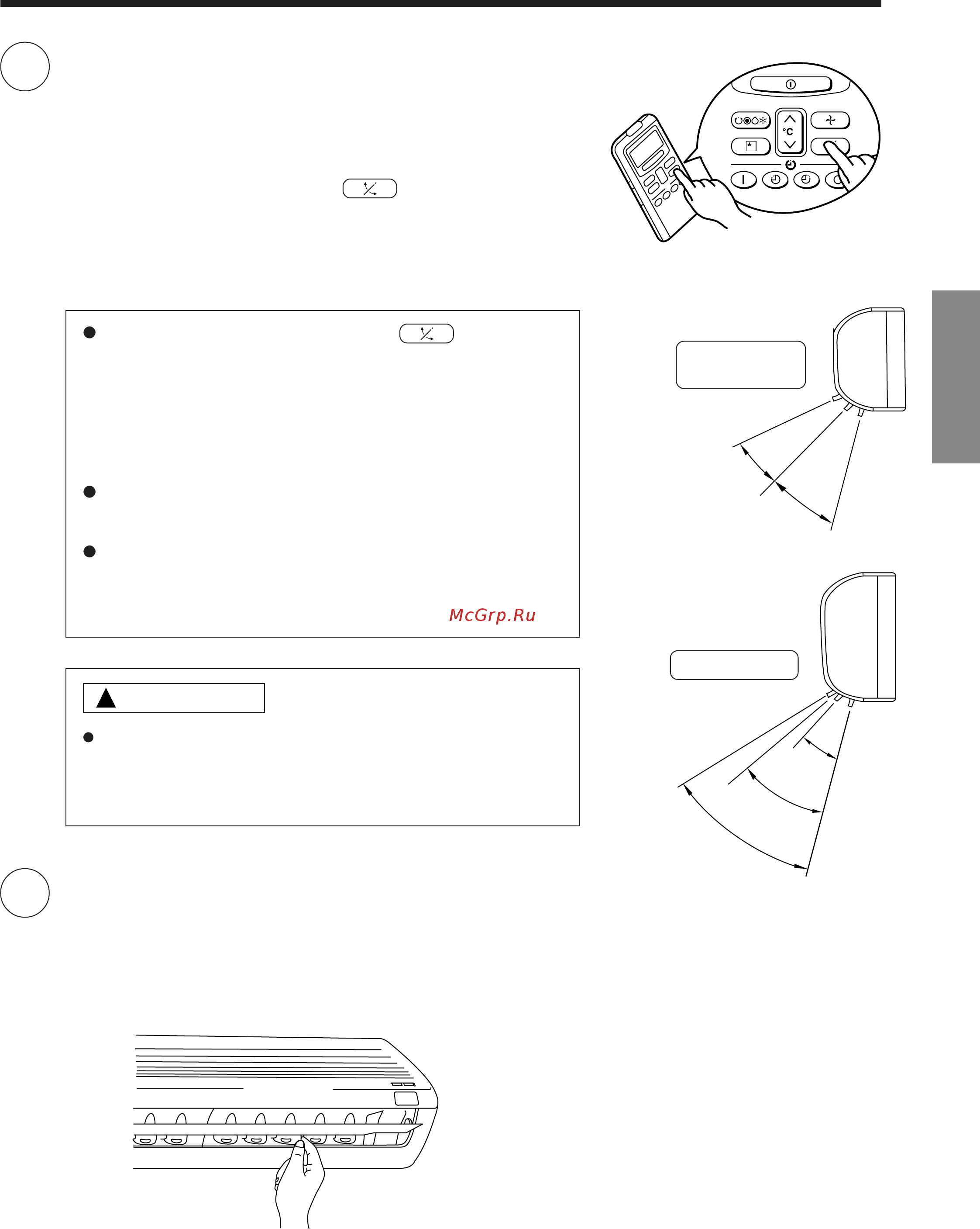

РЕГУЛИРОВКА ЛЕФЛЕКТОРОВ ПОТОКА ВОЗДУХА
1
Регулировка потока воздуха от кондиционера в
направлении вверх и вниз.
Горизонтальный отражатель автоматически установлен
под углом, наиболее подходящем для каждого вида
операции. Установка желаемого угла лопастей
вентилятора,а также качание их вверх или вниз
достигается с помощью кнопки (АВТОПОВОРОТ).
(При изменении угла направления лопастей рефлектора
он не устанавливается в автоматический режим до тех
пор, пока Вы его не зададите).
При однократном нажатии клавиши (АВТОМАТИ-
ЧЕСКИЙ ПОВОРОТ) производится автоматический
поворот направления горизонтального дефлектора потока
воздуха вверх и вниз. При повторном нажатии клавиши
дефлектор останавливается в занимаемом в данный
момент положении. До начала поворота дефлектора
может пройти несколько секунд (около 6 секунд).
Диапазон регулирования поворота горизонтального
дефлектора потока воздуха показан на рисунке справа.
По окончании работы устройства, горизонтальный
рефлектор воздуха двигается и затем останавливается в
положении, при котором выходные отверстия воздуха
закрыты.
!
ОСТОРОЖНО
При операции “Охлаждение” не держите
горизонтальный рефлектор долго в плавающем
состоянии. На нем может образовываться роса и
подкапывать.
2
Регулирование направления потока воздуха кондиционера
влево и вправо.
Задействуя вертикальный дефлектор потока воздуха, как
показано на рисунке, отрегулировать направление потока
воздуха кондиционера влево и вправо.
при
охлаждении
при
охлаждении
и сушке
при
сушке
при
нагреве
при
нагреве
примерно
35°
примерно
30°
примерно
37°
примерно
42°
примерно
20°
RAS-09BH1
RAS-07BH1
RAS-14BH1
Й
И
К
С
С
У
Р
