Hitachi RAC-14BH1 [21/29] Монтаж внутреннего блока

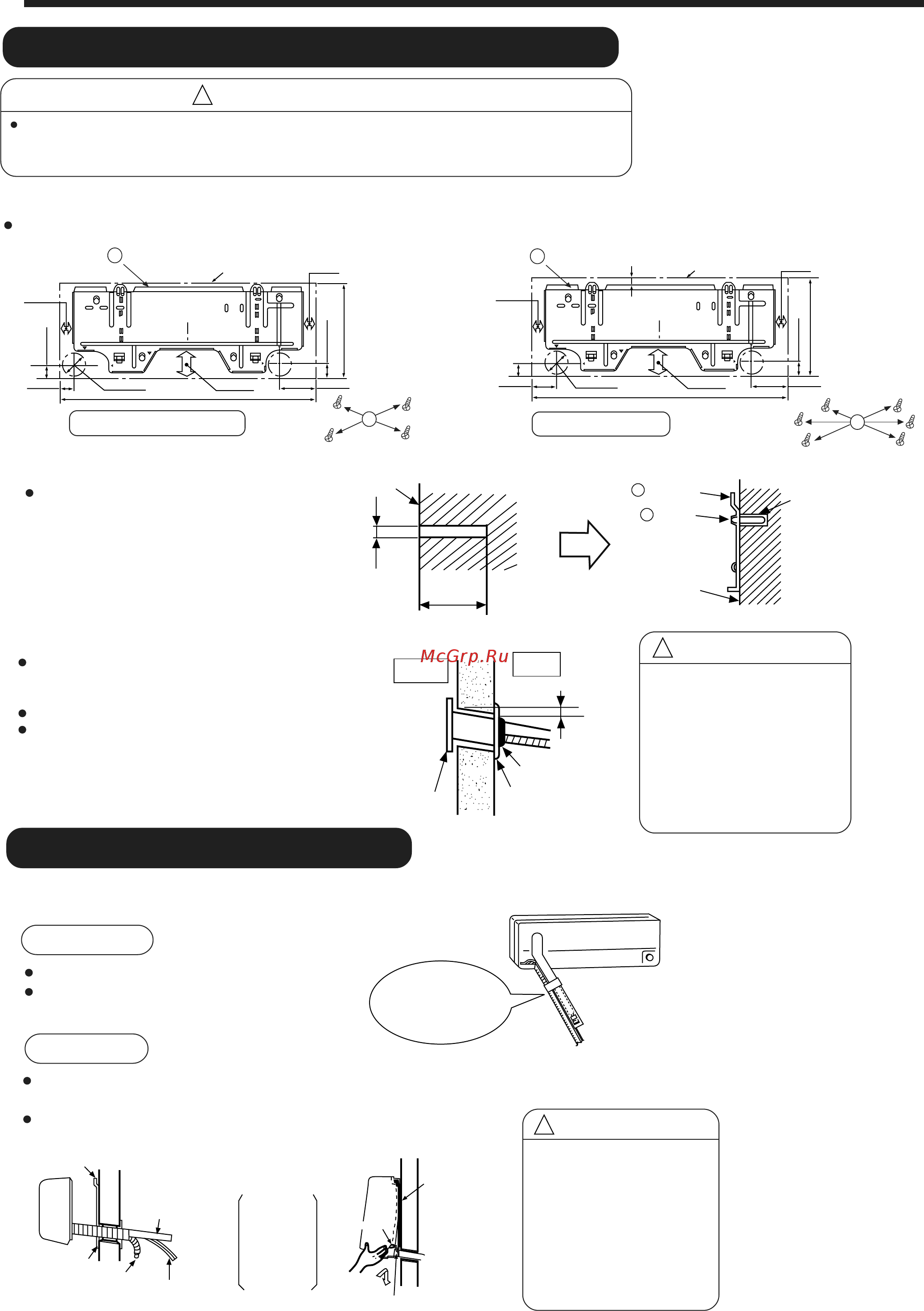

![Hitachi RAC-09BH1 [21/29] Монтаж внутреннего блока](/views2/1577673/page21/bg15.png)
– 4 8 –
70мм
30мм
42,5мм
ø65мм
815мм
30мм
42,5мм
298мм
103мм
30мм
5мм
22
мм
65
мм
40
мм
ø65
мм
784
мм
40
мм
40
мм
248
мм
128
мм
65
мм
T
I
35мм
ø
4,8мм
1
2
2~5
мм
Connecting cords,
pipe and drain hose
must be tied together
with Vinyl tape.
2
2
1
1
RAS-14BH1
RAS-07BH1/09BH1
К
О
Л
Б
Й
И
Н
Н
Е
Р
Т
У
Н
В
Монтаж Подвески, Проход Стены и Монтаж Защитной Трубки
ПРЕДУПРЕЖДЕНИЕ
Сток контейнера с водой внутри ВНУТРЕННЕГО блока может быть сделан слева. Поэтому
по двеска должна быть укреплена г оризонтально или слегка наклонена в сторону дренажной
муфты. Иначе, конденсированнная вода может переполнить во дяной контейнер.
!
Прямое Закрепление на Стене
Пожалуйста, используйте скрытые балки в стене для закрепления по двески.
Внешний размер
охлаждающег о блока
Внешний размер
охлаждающег о блока
Процедуры Монтажа и Меры Предосторожности
Процедуры укрепления подвески.
1. Просверлить отверстия в стене.
2. Вставить пробки в отверстия.
Стена
Подвеска
Винт
Стена
Пробка
Проход Стены и Монтаж Защитной Трубки
Просверлить в стене отверстие ø 65 мм,
которое слегка наклонено к наружной стороне.
Сверлить стену под небольшим уг лом.
Обрезать защитную тр убку по толщине стены.
Пустой промежуток в рукаве защитной трубки
должен быть по лностью закрыт шпатлевкой
во избежание попадания дождевых капель в
комнату.
защитная
трубка
Стена
Внутренняя
сторона
Наружная
сторона
Рукав
защитной
трубки
зашпатлевать
(закрыть
замазкой)
Убедитесь, что провод не
находится в контакте с
каким-либо металлом в
стене.Пожалуйста,
используйте защитную
трубку в качестве провода,
проходящего через полую
часть стены т ак, чтобы
предотвратить возможность
повреждения мышами.
ПРЕДУПРЕЖДЕНИЕ
!
МОНТАЖ ВНУТРЕННЕГО БЛОКА
ВЕРТИКАЛЬНО НАПРАВЛЕННЫЙ ТРУБОПРОВОД
Подготовка
Монтаж
Подсоединить соединтельный прово д
Выт ащить трубку, соединительный
прово д и дренажную муфту.
Верхняя часть ВНУТРЕННЕГО блока
подвешивается на подвеску.
Выступ в нижней части ВНУТРЕННЕГО
блока зацепляется за подвеску.
Подвеска
защитная
трубка
дренажная
муфта
Соединительный
провод
Рефрижераторная
трубка
Поднимите
корпус блока
вверх и затем
с силой
направьте ег
о вниз.
Крюк
Подвеска
Выступ
Пожалуйста, потяните
нижнюю часть
ВНУТРЕННЕГ О блока к
себе для проверки,
хорошо ли блок закреплен
на подвеске.
Неправильный монт аж
может вызва ть вибр
ацию и шум.
ПРЕДУПРЕЖДЕНИЕ
!
