– 4 3 –
ОБСЛУЖИВАНИЕ
Перед чисткой кондиционера необходимо выключить устройство и от соединить
электропитание.
!
ОСТОРОЖНО

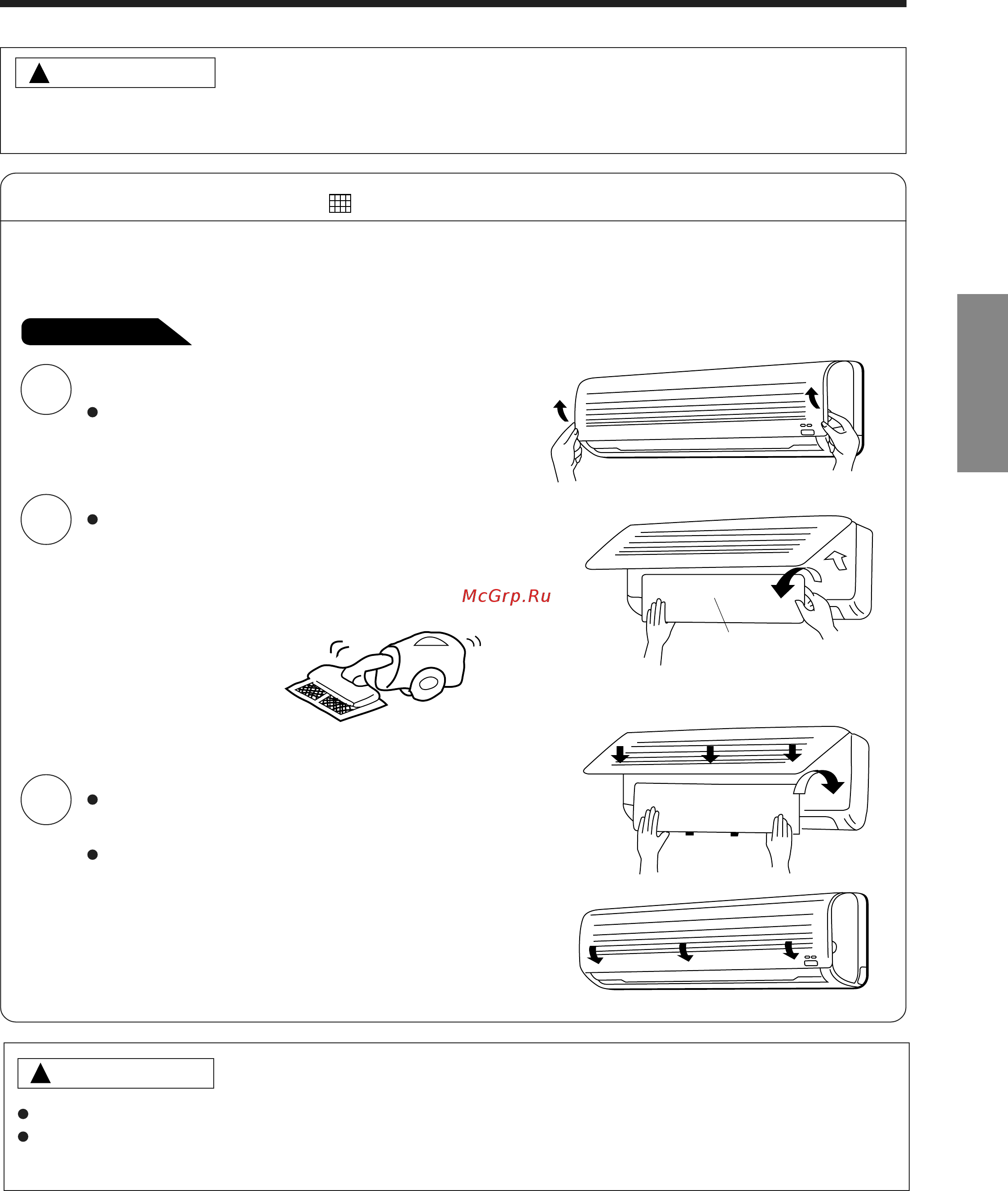

1. ВОЗДУШНЫЙ ФИЛЬТР
Воздушный фильтр необходимо чистить, так как на нем оседает пыль из комнаты. При
запыленном фильтре уменьшается поток воздуха и охладительная способность. Может
возникнуть шум при работе. При чистке соблюдайте следующие правила.
1
Откройте лицевую панель и снимите фильтр.
Нежно приподнимите и снимите воздухо-
очищающий и освежающий фильтр с рамки
воздушного фильтра.
2
Соберите пыль с воздушного фильтра с помощью
пылесоса. Если скопление пыли слишком
большое, то ополосните фильтр трубопроводной,
проточной водой и нежно почистите мягкой
щёткой. Высушите фильтры в тени.
3
Установите фильтр пометкой “FRОИТ” вперёд и
вставьте их в изначальное положение.
После присоединения фильтров, передвиньте
переднюю панель в положение, указанное на
рисунке тремя стрелками, и закройте ее.
Не мойте горячей водой с температурой выше 40°С. Это может вызвать усадку фильтра.
После мытья стряхните влагу полностью и высушите в тени; не подвергайте воздействию прямых
солнечных лучей. Это может вызвать усадку.
ПРОЦЕДУРА
МЕТОД ВЫНИМАНИЯ
МЕТОД УСТАНОВКИ
Воздушный
фильтр
!
ОСТОРОЖНО
Й
И
К
С
С
У
Р
