– 3 1 –
785
775
RAS-07BH1/RAS-09BH1
RAC-14BH1
250
500
175
300
RAC-07BH1/RAC-09BH1
RAS-14BH1
815
298
194
820
520
280
ВНУТРЕННИЙ БЛОК
НАРУЖНЫЙ БЛОК
ШИРИНА (мм)
МОДЕЛЬ
ВЫСОТА (мм)
ТОЛЩИНА (мм)
НАИМЕНОВАНИЕ МОДЕЛИ И РАЗМЕСЫ

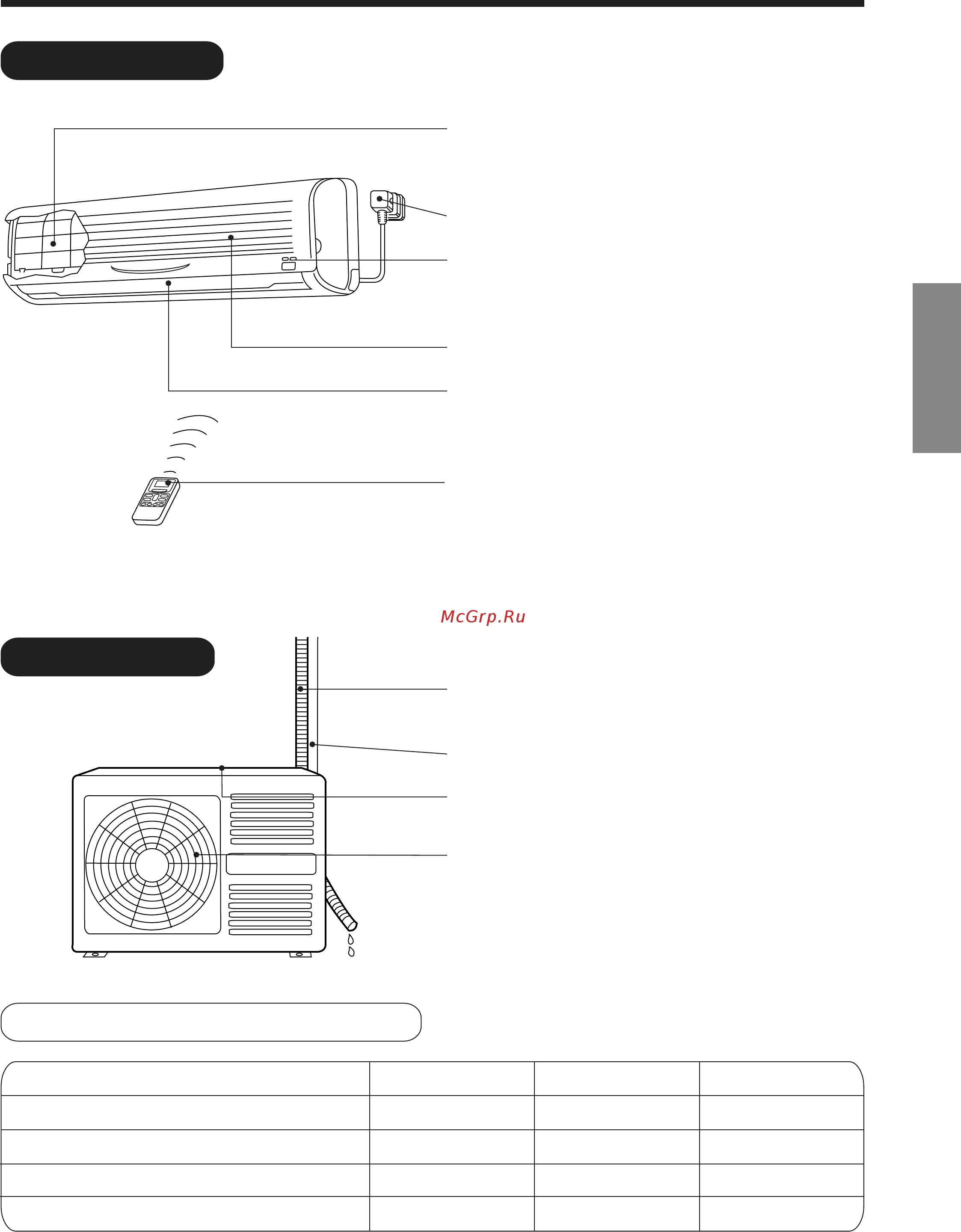

НАИМЕНОВАНИЯ И Ф УНКЦИИ КАЖДОГО УЗЛА
ВОЗДУШНЫЙ ФИЛЬТР
Предотвращает попадание пыли во внутренний блок.
(смотри стр. 43 )
ШТЕПСЕЛЬ (НЕ ПРИДАН)
ИНДИКАТОРЫ ВНУТРЕННЕГО БЛОКА
Световой индикатор, показывающий условия работы.
(смотри стр. 3 2 )
ПЕРЕДНЯЯ ПАНЕЛЬ (ВХОД ВОЗДУХА)
ГОРИЗОНТАЛЬНЫЙ ОТРАЖАТЕЛЬ •
ВЕРТИКАЛНЫЙ ОТРАЖАТЕЛЬ ВЫХОД
ВОЗДУХА)
(смотри стр.39)
ДИСТАНЦИОННЫЙ РЕГУЛЯТОР
Посылает тиналы управления работой
внутреннего блока, а также для работы всей
системы.
(смотри стр. 3 3 )
ДРЕНАЖНАЯ ТРУБКА
Сток сконденсированной воды.
СОЕДИНИТЕЛЬНЫЙ ПРОВОД
ВХОД ВОЗДУХА (СЗАДИ, ЛЕВАЯ СТОРОНА)
ВЫХОД ВОЗДУХА
Й
И
К
С
С
У
Р
