50
Русский
CY-TUP133W/TUN133W
51
CY-TUP133W/TUN133W
Русский

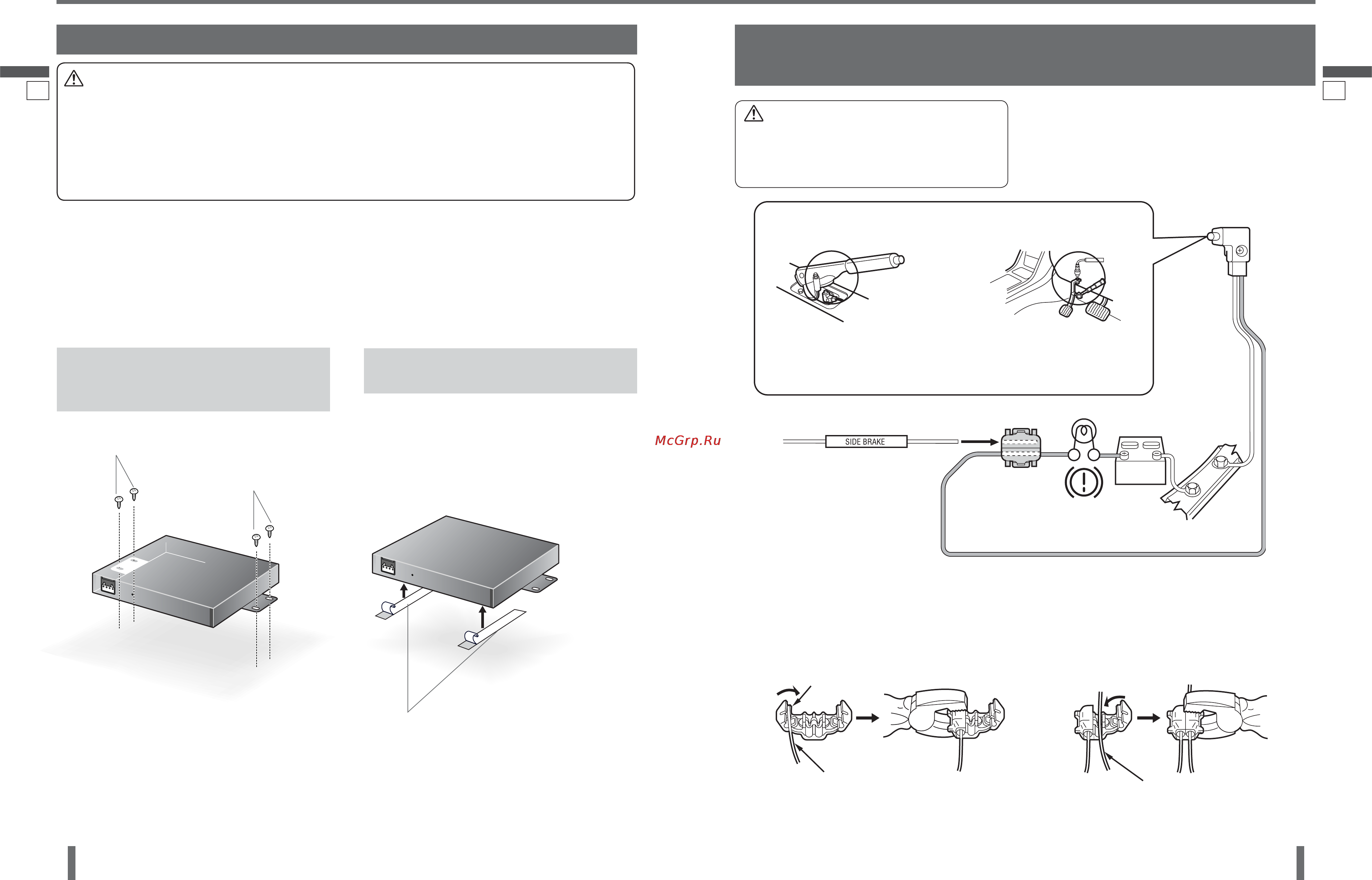

Крепление аппарата с помощью
полосок “липучки”
.
Приклейте на аппарат полоски “липучки”
, а затем закрепите аппарат на ковровом
покрытии салона.
Крепление аппарата с помощью
самонарезающих винтов
.
(Рекомендуется)
Монтаж блока тюнера
Предупреждение
p Во избежание повреждения из-за перегрева нельзя монтировать аппарат в следующих местах:
• Рядом с соплами отопителя.
• На приборной панели или задней вещевой полке, где на аппарат могут падать прямые
солнечные лучи.
p Нельзя монтировать аппарат рядом с дверями, где на него могут упасть капли дождя.
p Будьте внимательны, чтобы не создать помехи креплениям, не повредить сверлом топливный
бак, жгуты проводов или другие компоненты.
При монтаже на наклонной поверхности “липучка” не обеспечивает
достаточную надежность крепления, поэтому рекомендуется
использовать крепежные винты.
Примечание:
p Обработайте антикоррозионным составом отверстия и самонарезающие винты.
p Обеспечьте безопасное расстояние между данным аппаратом и другой электронной аппаратурой.
Примечание:
p Некоторые ковровые покрытия не подходят
для крепления этим способом. В этом случае
обратитесь для выполнения монтажа в
ближайший авторизованный сервисный центр
Panasonic.
Монтаж
(продолжение)
19
Полоска “липучки”
Самонарезающий винт
Самонарезающий винт
Монтаж соединительного кабеля
стояночного (ручного) тормоза
Местоположение выключателя стояночного (ручного) тормоза
отличается в разных автомобилях. Обратитесь к автомобильному
дилеру за информацией о точном местоположении выключателя
стояночного (ручного) тормоза.
Соединительный кабель
стояночного (ручного) тормоза
(Светло-зеленый)
При задействовании стояночного
(ручного) тормоза аппарат
соединяется с “массой” через
шасси.
Соединительный кабель
стояночного (ручного)
тормоза
(Светло-зеленый)
Выключатель
стояночного (ручного)
тормоза
Сигнальная лампа тормоза
Аккумуляторная
батарея
Шасси
автомобиля
Вставьте до этого места.
Провод питания
Стояночный
тормоз
Педаль
рабочего тормоза
Закрепите защелкивающийся соединитель
на конце соединительного провода
стояночного (ручного) тормоза.
Смонтируйте защелкивающийся соединитель
на проводе питания у рычага стояночного
(ручного) тормоза.
Защелкивающийся соединитель
Предупреждение
p По соображениям безопасности
необходимо обратиться для монтажа этого
кабеля в ближайший специализированный
установочный центр.
20
