Panasonic CY-TUP133W [13/16] Электрический монтаж
![Panasonic CY-TUP133W [13/16] Электрический монтаж](/views2/1000570/page13/bgd.png)
54
Русский
CY-TUP133W/TUN133W
55
CY-TUP133W/TUN133W
Русский
23
Электрический монтаж
(продолжение)

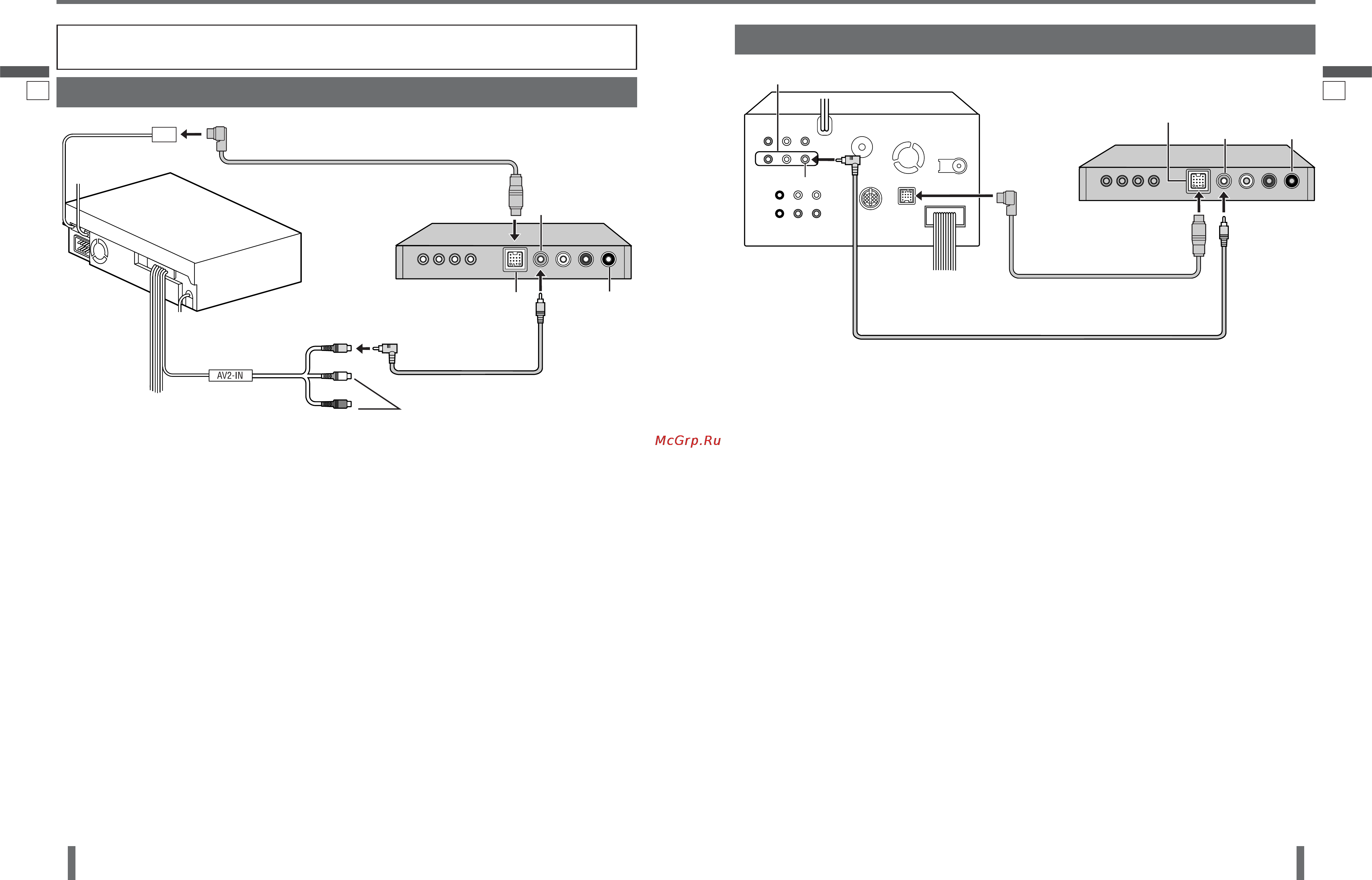

Соединение с головным устройством (CQ-VD7003W)
Примечание:
p См. подробные инструкции по монтажу
аппаратуры и проводки в отдельных
монтажных инструкциях и руководствах для
конкретной аппаратуры.
p Для подсоединения данного аппарата
к головному устройству (CQ-VD7003W,
дополнительное) используйте межблочный
кабель головного устройства/модуля
расширения и кабель RCA (видео)
(прилагаются).
Имейте в виду относительно пульта ДУ
головного устройства (стр. 41):
p Пульты ДУ некоторых головных устройств
могут не иметь специальных кнопок для
управления телевизором, поэтому некоторые
операции управления телевизором будут
недоступны. Но это не свидетельствует
о неисправности тюнера или головного
устройства.
24
Соединение с головным устройством (CQ-VD6503W)
Примечание:
p См. подробные инструкции по монтажу
аппаратуры и проводки в отдельных
монтажных инструкциях и руководствах для
конкретной аппаратуры.
p Для подсоединения данного аппарата
к головному устройству (CQ-VD6503W,
дополнительное) используйте межблочный
кабель головного устройства/модуля
расширения и кабель RCA (видео)
(прилагаются).
Имейте в виду относительно пульта ДУ
головного устройства (стр. 41):
p Пульты ДУ некоторых головных устройств
могут не иметь специальных кнопок для
управления телевизором, поэтому некоторые
операции управления телевизором будут
недоступны. Но это не свидетельствует
о неисправности тюнера или головного
устройства.
REMOTE IN
Не
используется.
Головное устройство:
CQ-VD7003W
VIDEO
(желтый)
ТВ-тюнер:
CY-TUP133W/
CY-TUN133W
TO HEAD UNIT
Кабель RCA
Межблочный кабель головного устройства/модуля расширения
Видео (желтый)
Видео (желтый)
REMOTE IN
Не
используется.
Головное
устройство:
CQ-VD6503W
VIDEO
(желтый)
ТВ-тюнер:
CY-TUP133W/
CY-TUN133W
TO HEAD UNIT
Кабель RCA
Межблочный кабель головного
устройства/модуля расширения
Видео (желтый)
Видео
(желтый)
AV2-IN
Головное устройство с системным гнездом
Не используется.
